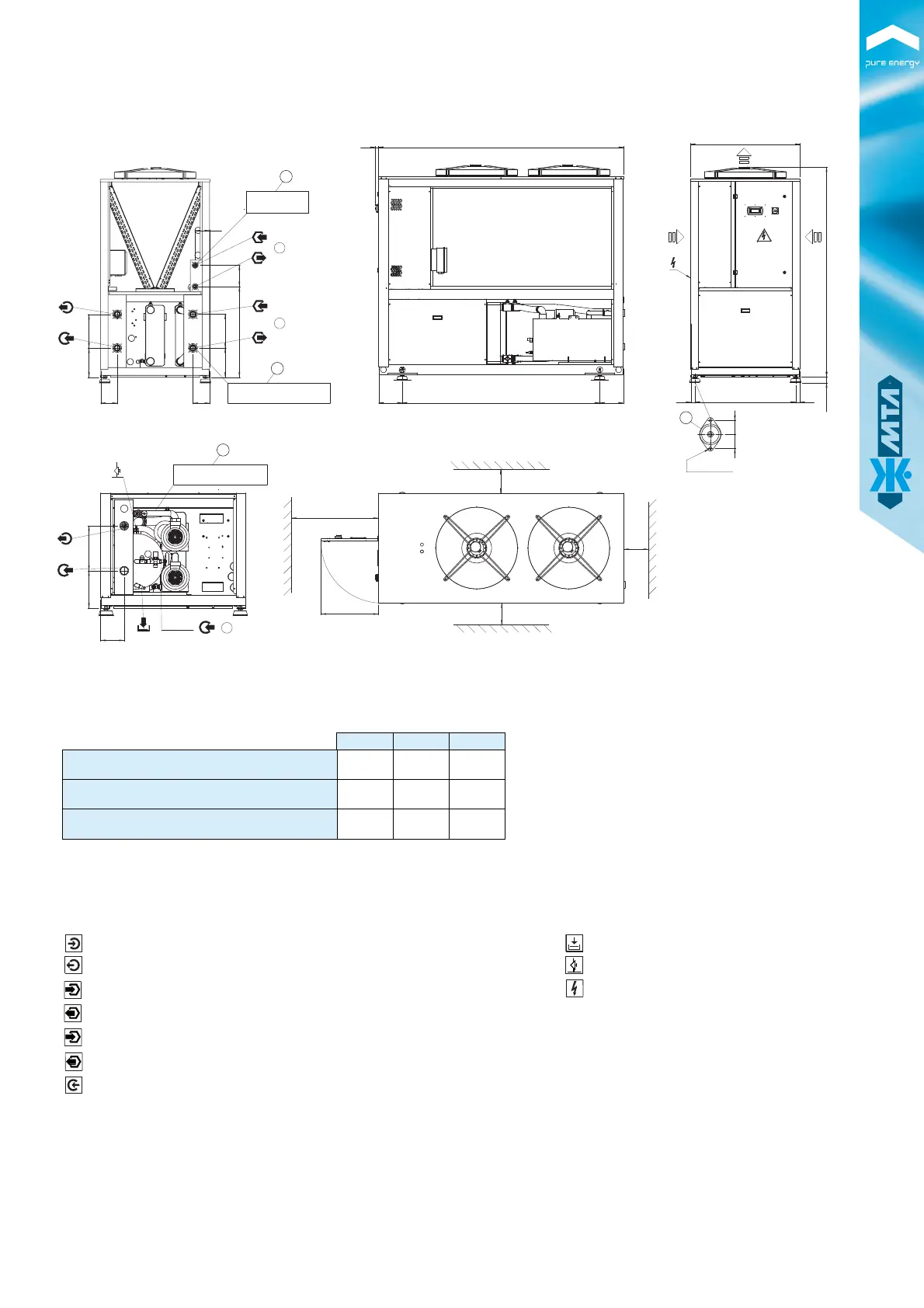

PLANS D’ENCOMBREMENT - OVERALL DIMENSIONS
Désurchauffeur
Desuperheater
*
Ballon-tampon + 2 Pompe
Tank + 2 Pumps
*
Condenseur de Récupération
Condenser Heat Recovery
*
*
A
B
N° 2
ø 13**
145
215
916.5
340
296
168
284
340
179
1200 min.
580
1000 min.
1000 min.
1000 min.
1108
42
421016
80-110
ø IN 1/2”
70
2120
70
168
340
297
2477
237.5
1994
237.5
31
C
TAT 030 TAT 035 TAT 040
Raccords évaporateur
Evaporator connections
ø OUT, ø IN
G 2” F G 2” F G 2” F
Raccords désurchauffeur
Desuperheater connections
ø OUT, ø IN
G 1” F G 1” F G 1” F
Raccords condenseur de récupération
Condenser Heat Recovery connections
ø OUT, ø IN
G 2” F G 2” F G 2” F
TAT 030 - 035 - 040
: Entrée eau évaporateur Evaporator water inlet
: Sortie eau évaporateur Evaporator water outlet
: (A) Entrée eau désurchauffeur Desuperheater water inlet
: (A) Sortie eau désurchauffeur Desuperheater water outlet
: (B) Entrée eau condenseur de récupération Condenser Heat Recovery water inlet
: (B) Sortie eau condenseur de récupération Condenser Heat Recovery water outlet
: Évacuation eau Water discharge
: Purge air Air vent
: Alimentation électrique Electrical power supply
: En option Optional
*
: Trous Holes
**
: (C) Kit chargement automatique Automatic filling
