10
Installez le déflecteur
(Boulonnerie D)
ATTENTION: N’utilisez pas la tondeuse si le déflecteur
de la goulotte ou un système de ramassage de l’herbe
approuvé n’est pas en place. Le déflecteur a pour rôle de
diriger vers la pelouse tout objet projeté par la lame.
1. Le déflecteur de la goulotte étant un dispositif de sécurité,
il est conseillé de ne pas utiliser la tondeuse s’il n’est pas
correctement installé.
2. Positionnez le déflecteur sur le plateau de coupe et
alignez les trous. Voir la Figure 9.
3. De bas en haut, insérez les boulons ordinaires dans le
déflecteur. Maintenez chaque boulon en place avec une rondelle plate et un contre-écrou.
REMARQUE: Vérifiez que tous les écrous et boulons sont bien serrés.
Installation de la corde du démarreur
(Boulonnerie C)
1. La corde du démarreur est attaché au moteur. Une
longueur supplémentaire de corde peut être enroulée
autour de la poignée du démarreur. Dans ce cas,
déroulez-la.
2. Débranchez le fil de la bougie et mettez-le à la terre.
Appuyez sur la poignée de commande de la lame et sortez
la corde du compartiment du moteur.
3. Placez le boulon de guidage sur la poignée du démarreur
avec l’ouverture du boulon vers l’avant de la tondeuse, comme sur l’illustration. Enfoncez le boulon de guidage
dans le côté droit du guidon et attachez-le avec un contre-écrou à six pans. Voir la Figure 10.
REMARQUE: Si la corde du démarreur se dégage du guide sur le guidon, débranchez la bougie et mettez-la à la
masse. Appuyez sur la poignée de commande de la lame et faites lentement sortir la corde du moteur. Glissez la
corde du démarreur dans le boulon de guidage sur le guidon.
CHAPITRE 4: UTILISATION
Commandes
Poignée de commande de la lame
La poignée de commande de la lame se trouve sur
le guidon supérieur de la tondeuse. Voir la Figure
11. Il faut serrer cette poignée contre le guidon
pour que la tondeuse fonctionne. Le fait de lâcher
la poignée arrête le moteur et la lame.
Démarreur à lanceur
La poignée du démarreur à lanceur est attachée
au guidon. Placez-vous derrière la tondeuse, en
position de travail, pour mettre la tondeuse en
marche.
AVERTISSEMENT: Ce mécanisme de
commande est un dispositif de sécurité.
N’essayez jamais d’éviter son emploi.
Déflecteur
Contre-écrou
Rondelle plate
Boulon ordinaire

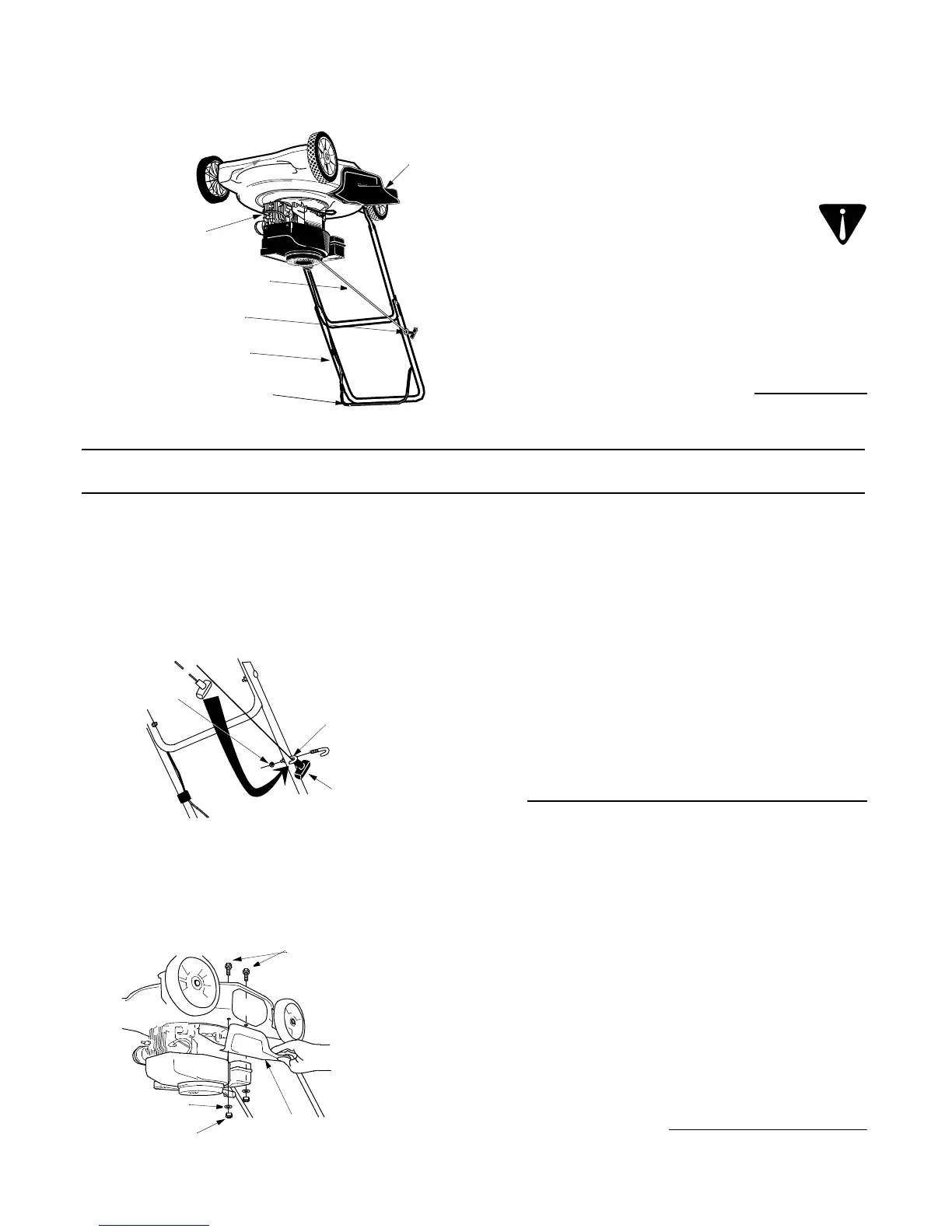

Figure 9
à six pans
Boulon de
guidage de
Poignée du
lanceur
Contre-écrou
Figure 10
la corde
à six pans
Figure 11
Poignée de commande
Guidon supérieur
Démarreur à lanceur
Deflecteur
Bougie
de la lame
Corde du démarreur
