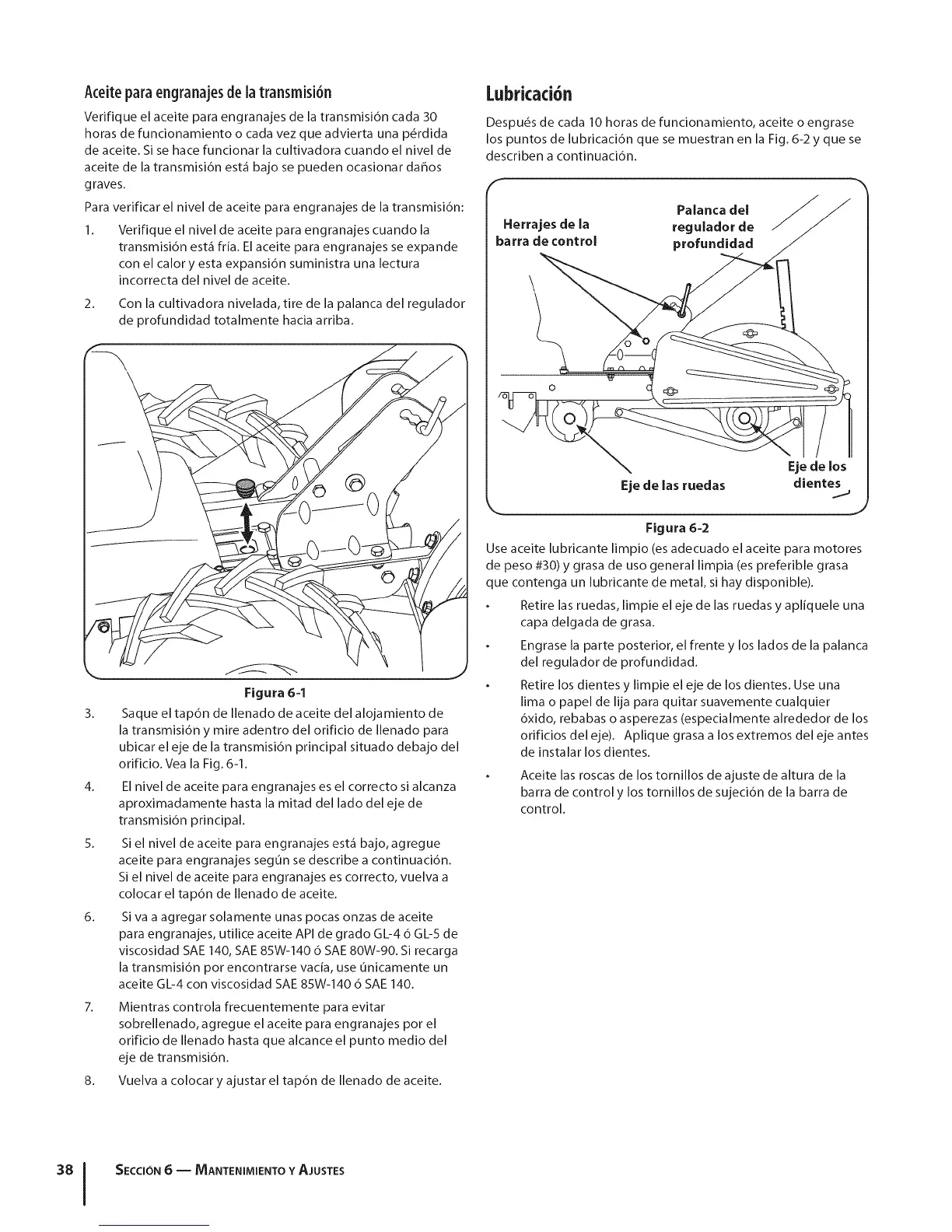

Aceiteparaengranajesde la transmisi6n
Verifique el aceite para engranajes de la transmisi6n carla 30
horas de funcionamiento o cada vez que advierta una p_rdida
de aceite. Si se hace funcionar la cultivadora cuando el nivel de
aceite de la transmisi6n est,1 bajo se pueden ocasionar dahos
graves.
Para verificar el nivel de aceite para engranajes de la transmisi6n:
1. Verifique el nivel de aceite para engranajes cuando la
transmisi6n est,1 fria. El aceite para engranajes se expande
con el calory esta expansi6n suministra una lectura
incorrecta del nivel de aceite.
2. Con la cultivadora nivelada, tire de la palanca del regulador
de profundidad totalmente hacia arriba.
Figura 6-1
3. Saque el tap6n de Ilenado de aceite del alojamiento de
la transmisi6n y mire adentro del orificio de Ilenado para
ubicar el eje de la transmisi6n principal situado debajo del
orificio. Vea la Fig. 6-1.
4. El nivel de aceite para engranajes es el correcto si alcanza
aproximadamente hasta la mitad del lado del eje de
transmisi6n principal.
5. Si el nivel de aceite para engranajes est,1 bajo, agregue
aceite para engranajes seg0n se describe a continuaci6n.
Si el nivel de aceite para engranajes es correcto, vuelva a
colocar el tap6n de Ilenado de aceite.
6. Siva a agregar solamente unas pocas onzas de aceite
para engranajes, utilice aceite API de grado GL-4 6 GL-5 de
viscosidad SAE 140, SAE 85W-140 6 SAE 80W-90. Si recarga
la transmisi6n por encontrarse vacia, use 0nicamente un
aceite GL-4 con viscosidad SAE 85W-140 6 SAE 140.
7. Mientras controla frecuentemente para evitar
sobrellenado, agregue el aceite para engranajes pot el
orificio de Ilenado hasta que alcance el punto medio del
eje de transmisi6n.
8. Vuelva a colocar y ajustar el tap6n de Ilenado de aceite.
Lubricaci6n
Despu_s de cada 10 horas de funcionamiento, aceite o engrase
los puntos de lubricaci6n que se muestran en la Fig. 6-2 y que se
describen a continuaci6n.
f
Herrajes de la
barra de control
Palanca del
regulador de
profundidad
Eje de los
Eje de las ruedas dientes
J
Figura 6-2
Use aceite lubricante limpio (es adecuado el aceite para motores
de peso #30) y grasa de uso general limpia (es preferible grasa
que contenga un lubricante de metal, si hay disponible).
Retire las ruedas, limpie el eje de las ruedas y apliquele una
capa delgada de grasa.
Engrase la parte posterior, el frente y los lados de la palanca
del regulador de profundidad.
Retire los dientes y limpie el eje de los dientes. Use una
lima o papel de lija para quitar suavemente cualquier
6xido, rebabas o asperezas (especialmente alrededor de los
orificios del eje). Aplique grasa a los extremos del eje antes
de instalar los dientes.
Aceite las roscas de los tornillos de ajuste de altura de la
barra de control y los tornillos de sujecidn de la barra de
control.
SECCION 6 -- MANTENIMIENTO Y AJUSTES
