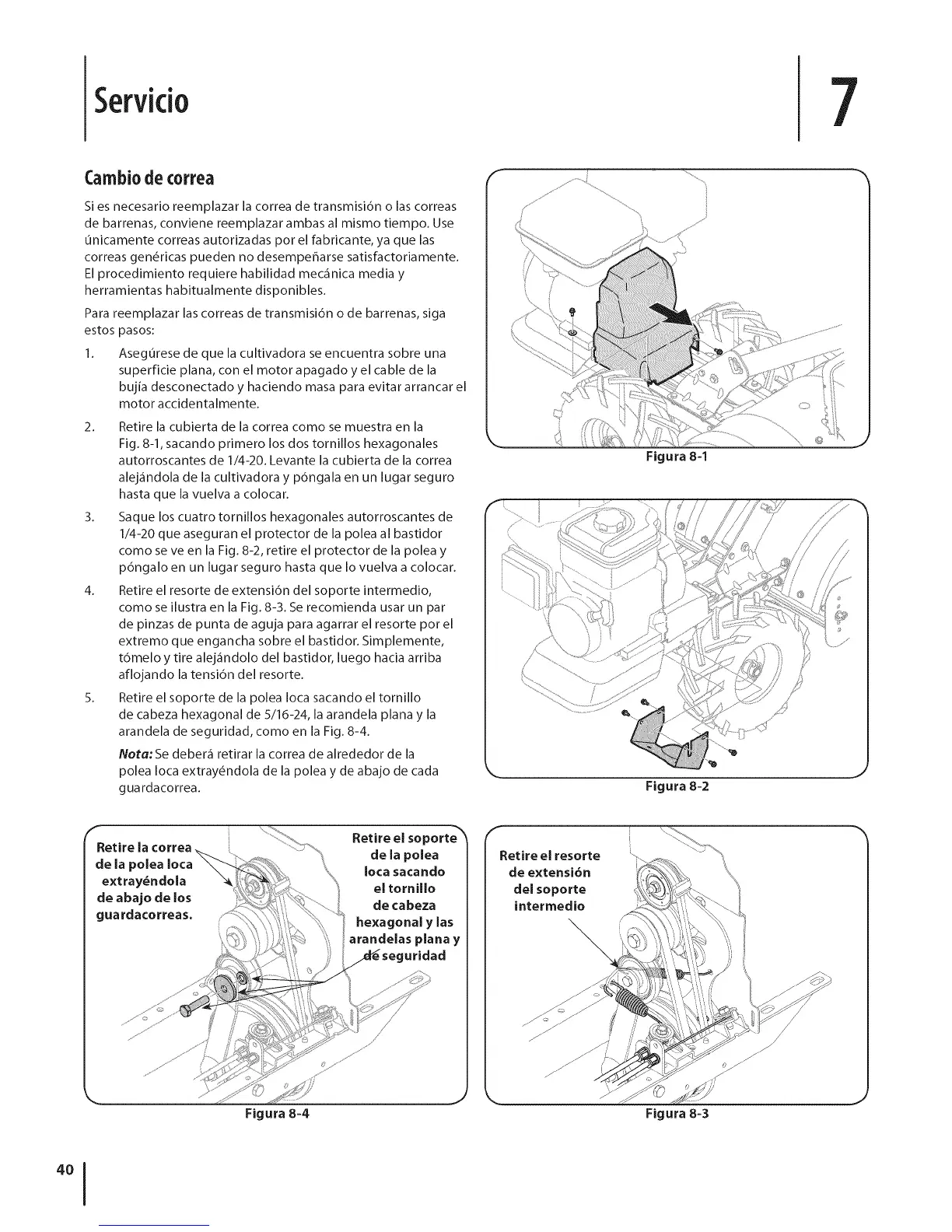

Servkio
7
Carnbiode ¢orrea
Si es necesario reemplazar la correa de transmisi6n o las correas
de barrenas, conviene reemplazar ambas al mismo tiempo. Use
unicamente correas autorizadas por el fabricante, ya que las
correas gen_ricas pueden no desemper_arse satisfactoriamente.
El procedimiento requiere habilidad mec_inica media y
herramientas habitualmente disponibles.
Para reemplazar las correas de transmisi6n o de barrenas, siga
estos pasos:
1. Aseg0rese de que la cultivadora se encuentra sobre una
superficie plana, con el motor apagado y el cable de la
bujia desconectado y haciendo masa para evitar arrancar el
motor accidentalmente.
2. Retire la cubierta de la correa como se muestra en la
Fig. 8-1, sacando primero los dos tornillos hexagonales
autorroscantes de 1/4-20. Levante la cubierta de la correa
alej_indola de la cultivadora y p6ngala en un lugar seguro
hasta que la vuelva a colocar.
3. Saque los cuatro tornillos hexagonales autorroscantes de
1/4-20 que aseguran el protector de la polea al bastidor
como se ve en la Fig. 8-2, retire el protector de la polea y
p6ngalo en un lugar seguro hasta que Io vuelva a colocar.
4. Retire el resorte de extensi6n del soporte intermedio,
como se ilustra en la Fig. 8-3. Se recomienda usar un par
de pinzas de punta de aguja para agarrar el resorte pot el
extremo que engancha sobre el bastidor. Simplemente,
t6melo y tire alej_indolo del bastidor, luego hacia arriba
aflojando la tensi6n del resorte.
5. Retire el soporte de la polea Ioca sacando el tornillo
de cabeza hexagonal de 5/16-24, la arandela plana y la
arandela de seguridad, como en la Fig. 8-4.
Nota:Se deber_i retirar la correa de alrededor de la
polea Ioca extray_ndola de la polea y de abajo de cada
gua rdacorrea.
Figura 8-1
Figura 8=2
Retire el so
de extensi6n
del soporte
interrnedio
Figura 8=4 Figura 8=3
