3. De la gauche, placez la tige de la manivelle de réglage du
guidon dans le trou supérieur du support de montage.
Maintenez-la en place avec l’autre contre-écrou à collet qui
a été retiré plus tôt. Placez l’extrémité hex. du support de
retenue au dessus du contre-écrou à collet. Voir la Figure
3-1.
4. Serrez le boulon hex. installé au paragraphe 2. Faites
attention de ne pas serrer excessivement.
5. Placez le guidon à la position voulue et serrez la tige de la
manivelle de réglage.
Installation des câbles
Procédez comme suit pour installer les câbles:
1. Faites passer les deux câbles sur la droite du guidon.
2. Raccordez le câble de la marche arrière (rouge) à la
commande de la marche arrière en faisant passer le crochet
en Z, de l’intérieur vers l’extérieur, dans le trou aménagé
dans la commande de la marche arrière. Voir la Figure 3-2 à
la page suivante.
3. Raccordez le câble de la marche avant (noir) à la barre
d’embrayage en faisant passer le crochet en Z, de
l’extérieur vers l’intérieur, dans le trou aménagé dans la
barre d’embrayage. Voir la Figure 3-2.
AVERTISSEMENT! Pour éviter tout dommage
corporel ou matériel, ne faites pas démarrer le
moteur avant d’avoir terminé l’assemblage. Veuillez
lire toutes les consignes de sécurité et le chapitre
«Fonctionnement» de cette notice d’utilisation.
Assemblage
Déballage
REMARQUE: Faites attention de ne pas pincer les câbles des
commandes en déballant la machine.
1. Le motoculteur est lourd. N’essayez pas de le dégager de sa
plate-forme d’expédition avant d’être avisé de le faire dans
les instructions d’assemblage.
2. Sortez toutes les pièces détachées du carton. Comparez les
pièces avec la liste du contenu du carton. (Adressez-vous
au concessionnaire local ou à la station technique agréée
par MTD si des pièces manquent ou sont endommagées).
3. Sortez toutes les garnitures d’emballage du carton. Retirez
les agrafes au fond du carton et dégagez le carton de la
plate-forme d’expédition.
IMPORTANT: Ce motoculteur a été expédié SANS ESSENCE NI
HUILE. Quand l’assemblage est terminé, consultez la notice
d’utilisation du moteur quant au carburant et à l’huile à moteur
recommandés.
Guidon
REMARQUE: Les côtés droit et gauche s’entendent de la position
du conducteur, debout derrièrele motoculteur.
1. Installez le guidon sur le motoculteur avec la boulonnerie
placée sur les supports de montage du guidon, c’est-à-
dire un boulon hex. de 5/16 – 18 x 3 po, une manivelle de
réglage du guidon, un support de retenue et deux contre-
écrous à collet de 5/16 – 18. Retirez cette boulonnerie des
supports de montage sur le motoculteur.
2. Insérez le guidon dans les supports de montage en
alignant les trous aménagés. De la gauche, insérez le
boulon hex. de 5/16 – 18 x 3 po dans le trou inférieur. Placez
l’extrémité à trou rond du support de retenue hex. par
dessus le boulon hex. et maintenez en place, sans serrer,
avec une rondelle Belleville et le contre-écrou à collet de
5/16 – 18 retiré plus tôt.
Remarque: La partie en cloche de la rondelle Belleville doit
être orientée vers l’écrou pour créer la tension qui bloquera
mieux le contre-écrou à collet quand il sera serré. Ne serrez
pas encore.

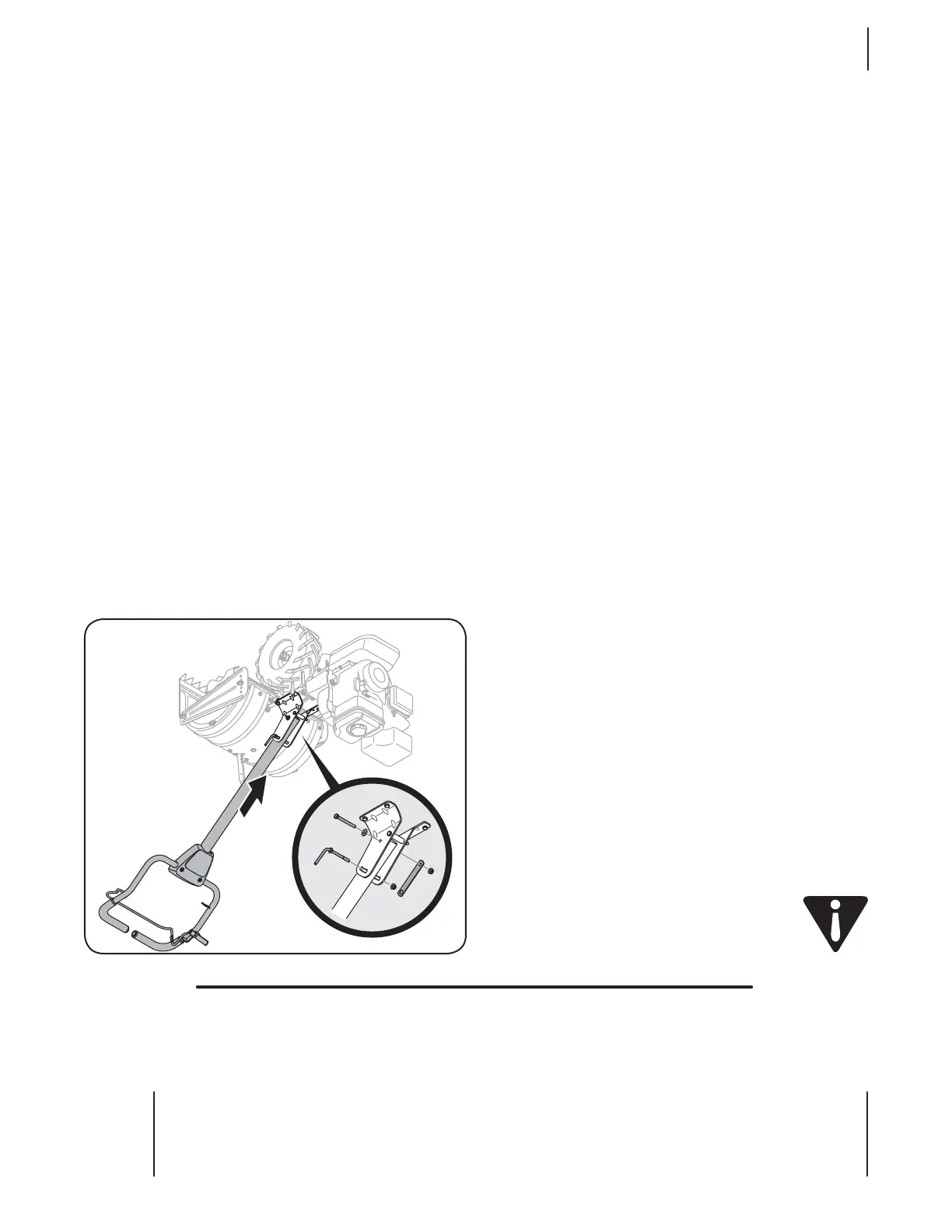

Figure 3-1
Contenu du carton
t Un motoculteur t Une notice d’utilisation t Un guidon t Un bidon d’huile
Assemblage et Installation
3
