10 SECTION 3 — ASSEMBLAGE ET MONTAGE
-FHVJEFEFMBDPSEFEVEÏNBSSFVSFTUJOTUBMMÏTVSMBESPJUF
du guidon supérieutr. Desserrez le boulon à oreilles qui
maintient le guide de la corde en place. Voir la Figure 3-6.
a. Tenez la commande de la lame contre le guidon
supérieur.
b. Dégagez lentement la poignée du démarreur à
lanceur du moteur et faites passer la corde dans son
guide. Voir la Figure 3-6.
c. Serrez le bouton à oreilles du guide.
d. Utilisez l’attache-câble pour maintenir les câbles
contre le guidon inférieur.
2. Retirez les boulons à tête en T des supports du guidon,
comme la Figure 3-3.
3. Suivez les instructions ci-dessous pour terminer
l’assemblage du guidon .
a. Relevez le guidon jusqu’à ce que les trous du guidon
inférieur (voir l’éclaté de la Figure 3-3) s’alignent avec
MFTUSPVTEFTTVQQPSUTEVHVJEPO7PJSMB'JHVSF
REMARQUE 2VBOEWPVTSFMFWF[MFHVJEPOBTTVSF[WPVTEFOF
pas le dégager complètement.
b. *OTÏSF[MFTCPVMPOTËUÐUFFO5FOMFWÏTBV
paragraphe 1b, dans les supports du guidon et dans
le guidon inférieur et serrez à fond pour maintenir le
HVJEPOFOQMBDF7PJSMB'JHVSF
c. Remettez les écrous à oreilles et les boulons
ordinaires dans les trous inférieurs du guidon,
comme à la Fig. 3-5.

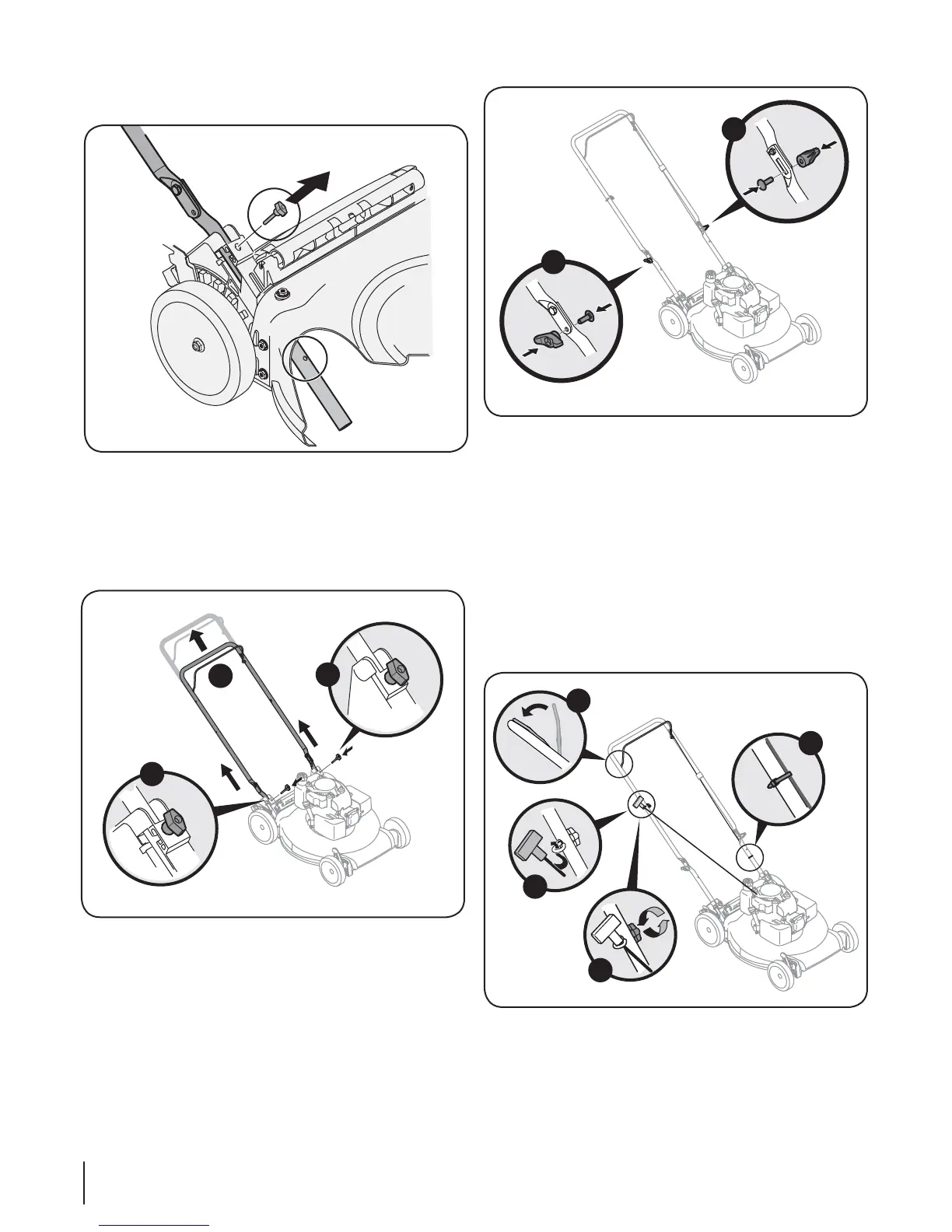

Figure 3-5
Figure 3-6
Figure 3-3
Figure 3-4
