Assemblage et Montage
3
9
REMARQUE: Les modèles représentés peuvent varier légèrement
de votre tondeuse.
REMARQUE : Veuillez noter que cette notice d’utilisation
concerne les modèles de cette tondeuse équipés des grandes et
des petites roues. Bien que cette notice d’utilisation représente
le modèle à petites roues, les instructions et les caractéristiques
s’appliquent également au modèle à grandes roues, à moins
d’indications contraires.
Assemblage
NOTE: Cette machine est expédiée SANS HUILE NI ESSENCE.
Après l’assemblage, faites les pleins d’essence et d’huile
conformément aux instructions de la notice d’utilisation du
moteur fournie avec la machine.
Guidon
1. Retirez les pièces détachées et les garnitures d’emballage
qui peuvent se trouver entre les guidons supérieur et
inférieur.

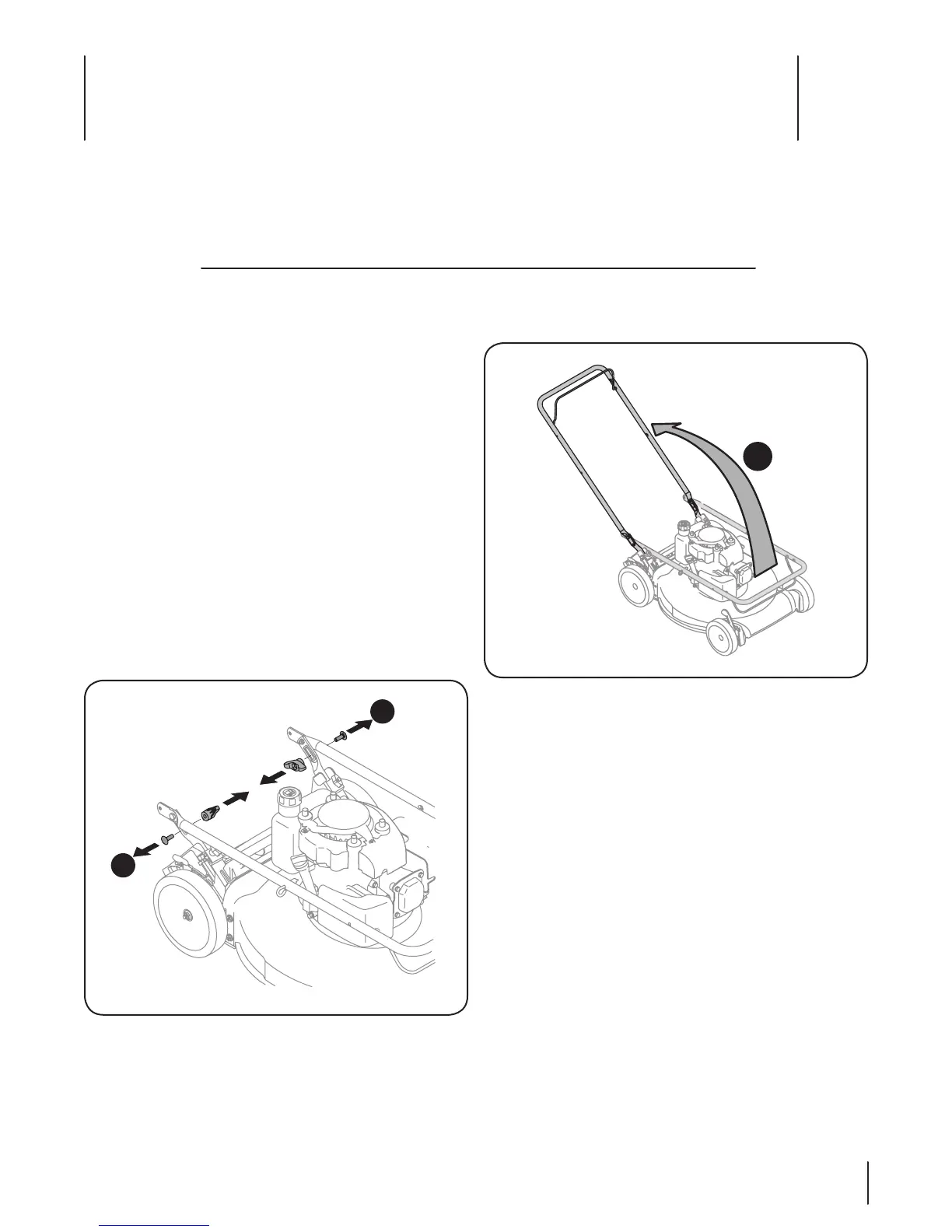

a. Enlevez les écrous à oreilles et les boulons ordinaires
du guidon, comme à la Fig. 3-1. Ne desserrez pas ou
n’enlevez pas les vis à tête hex. adjacentes.
Figure 3-1
b. Stabilisez la tondeuse pour qu’elle ne bouge pas,
puis relevez le guidon supérieur, comme à la Figure
3-2. Ne pincez pas le câble en redressant le guidon.
Figure 3-2
Pièces détachées dans le carton
• Un tondeuse • Un sac à herbe † • Un bidon d’huile
• Une notice d’utilisation de la tondeuse • Une notice d’utilisation du moteur • Une goulotte d’éjection latérale †
† le cas écheant
