INSTRUÇÕES PARA A LIMPEZA E A MANUTENÇÃO
Fig. 25
Fig. 23
Fig. 24
Alavanca do starter
Parafuso
Parafuso

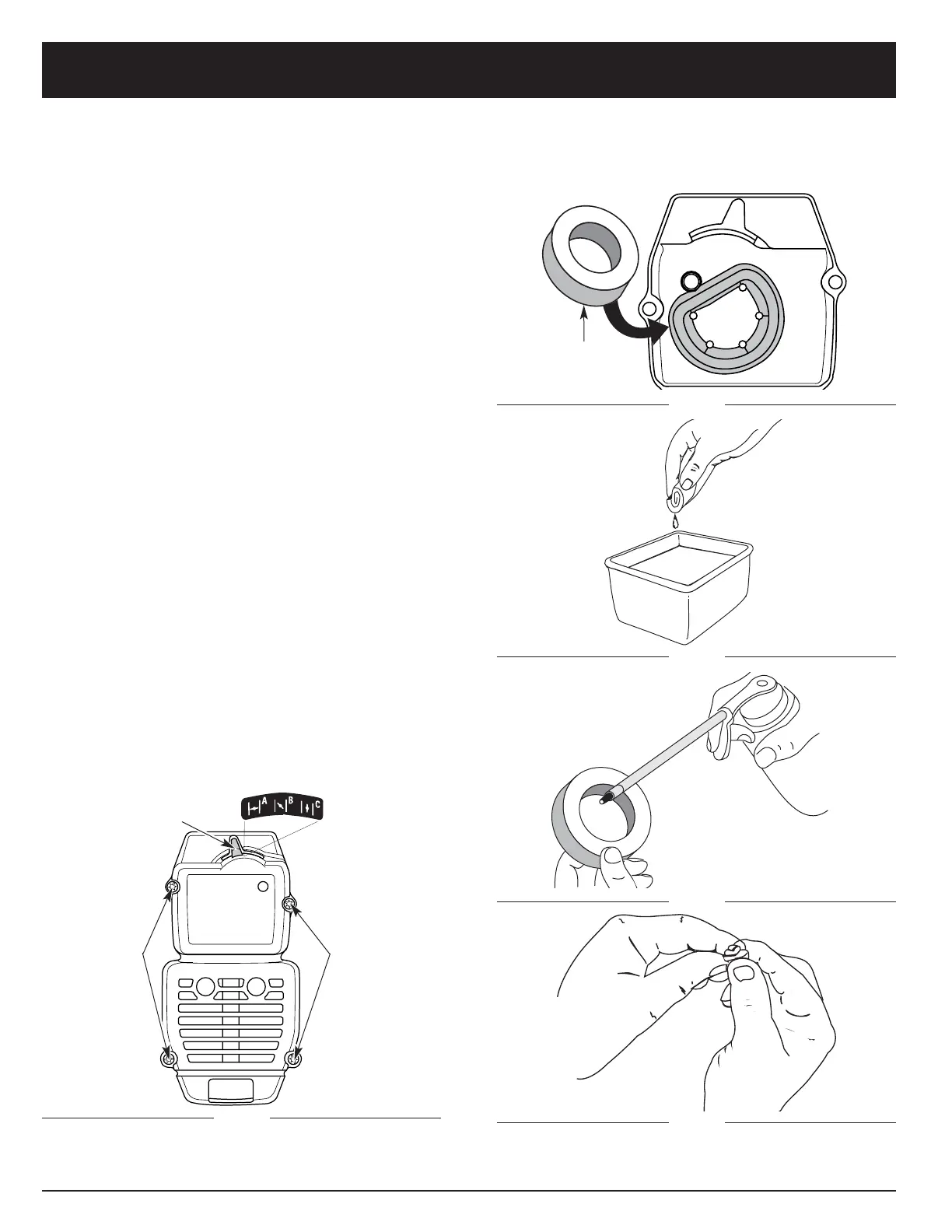

MANUTENÇÃO DO FILTRO DE AR
Desmontagem do cárter do filtro de ar/escape
1. Coloque a alavanca do starter na posição intermédia (B).
NOTA: A alavanca do starter deve estar na posição intermédia
(B) (Fig. 21) para que o cárter do filtro de ar/escape
possa ser retirado.
2. Retire os quatro (4) parafusos de retenção do cárter do
filtro de ar/escape (Fig. 21). Utilize uma chave de fenda de
lâmina plana ou com uma ponteira Torx n°T20.
3. Retire o cárter do motor. Sem forçar.
Limpeza do filtro de ar
Limpe e lubrifique o filtro de ar após dez horas de
funcionamento. É um ponto de manutenção importante. Se
não assegurar a limpeza do filtro de ar, a garantia ficará
ANULADA.
1. Retire o cárter do filtro de ar/escape. Consulte a secção
"Desmontagem do cárter do filtro de ar/escape".
2. Retire o filtro de ar na traseira do cárter de filtro de
ar/escape (Fig. 22).
3. Lave o filtro com detergente e água (Fig. 23). Passe
cuidadosamente por água. Escorra-o e deixe-o secar
totalmente.
4. Aplique óleo limpo suficiente para lubrificar ligeiramente o
filtro (Fig. 24).
5. Aperte o filtro para espalhar e eliminar o excesso de óleo
(Fig. 25).
6. Coloque o filtro de ar no cárter do filtro de ar/escape
(Fig. 22).
NOTA: A utilização do aparelho sem filtro de ar e cárter de
filtro de ar/escape implica a ANULAÇÃO da garantia.
Instalação do cárter do filtro de ar/escape
1. Coloque o cárter do filtro de ar/escape na traseira do
carburador e do escape.
NOTA: A alavanca do starter deve estar na posição intermédia
(B) (Fig. 21) para que o cárter do filtro de ar/escape possa
ser instalado.
Fig. 21
Filtro de ar
Fig. 22
2. ntroduza os quatro (4) parafusos nos orifícios do cárter do
filtro de ar/escape (Fig. 21) e aperte-os. Utilize uma chave
de fenda de lâmina plana ou com uma ponteira Torx
n°T20. Não aperte demais e sem forçar.
