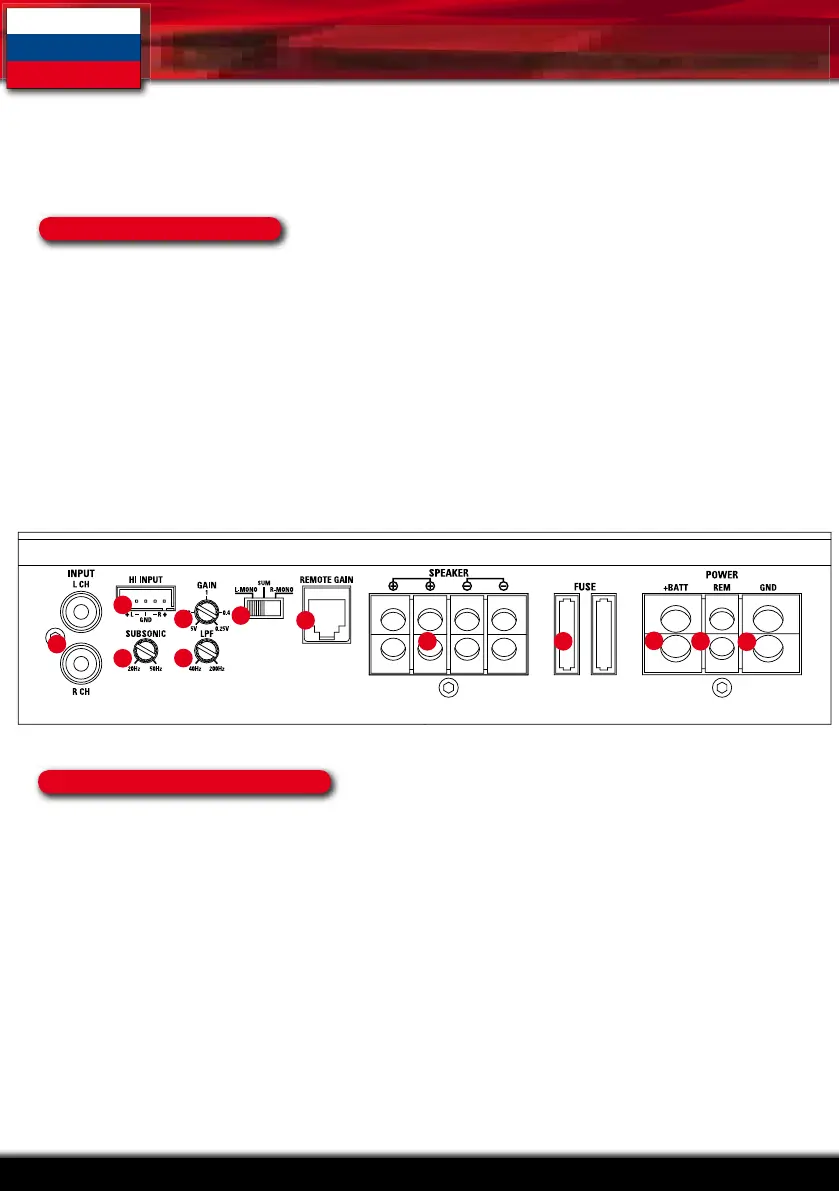

Расположение на панели входа/выхода
1. Входные разъемы RCA – RCA разъемы ввода, предназначенные для подключения источника сигнала, у которых есть RCA или
линейные уровни выходных сигналов. Для надлежащего функционирования необходим источник сигнала с минимальным уровнем
в 200мВ. Для снижения возможного проникновения шумов в систему, рекомендуется использование высококачественных кабелей
«витая пара».
2. Высоковольтные входы – Этот ввод позволяет усилителю функционировать от источников сигнала с высоковольтными выходами
динамиков. Провода выходов динамика от источника сигнала должны быть подсоединены непосредственно к жгуту проводов
усилителя.
**Примечание: Когда используются высоковольтные входы динамиков, следует подсоединить дистанционный провод для
включения/выключения усилителя. **
3. Регулятор усиления – Этот регулятор используется для настройки совместимости чувствительности входного сигнала усилителя
и используемого источника сигнала. Рабочий диапазон варьируется от 200мВ коэффициента усиления до упора по часовой стрелке
и до 5В против часовой стрелки.
Вступление:
Спасибо за выбор усилителя MTX XTHUNDER для усиления акустической системы вашего автомобиля. Каждый усилитель MTX
XTHUNDER имеет сертификат CEA2006, что предполагает 100% гарантию того, что ваш усилитель будет выдавать каждый ватт,
который задекларирован.
Спецификация
Основные характеристики:
• Сертифицированная CEA2006 выходная мощность : 300 Вт. RMS на 4 Ом и ≤ 1% THD+N
• Сертифицированная CEA2006 выходная мощность : 500 Вт. RMS на 2 Ом и ≤ 1% THD+N
• Отношение сигнал/шум (1 Вт.) : >75дБ
• THD+Шум (1 Вт.) : ≤ 0.1%
• Частотная характеристика (-3 дБ) : 20Гц-250Гц
• Максимальный выходной сигнал : 5B
• Максимальная чувствительность : 200мВ
• Размеры : 220mm x 210mm x 50mm
• Кроссовер : НЧ 24 дБ 40Гц -200Гц
• Регулятор среза ВЧ 20Гц -50Гц
• Высоковольтные входы.
