Bedienungsanleitung
Himax A 2825-xxxx – bürstenloser Innenläufer
MULTIPLEX Modellsport GmbH & Co. KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Seite 2/2
nleitung Himax A 2825-xxxx # 82 5877 (07-03-12/DAMA) Irrtum und Änderung vorbehalten! © MULTIPLEX
Für relativ langsam fliegende Modelle sind Luftschrauben mit
einem Durchmesser-Steigungs-Verhältnis (D/S) von bis zu 2:1
(etwa 10“ x 5“ oder 12“ x 6“) zu verwenden.
Flugmodelle, die für hohe Geschwindigkeiten konstruiert sind,
benötigen Luftschrauben mit einem D/S von bis zu 1:1 (z.B.
5“ x 5“). Den höchsten Standschub erreicht man mit einem D/S
von 2:1, die höchste Geschwindigkeit mit einem D/S von 1:1.
Dabei ist stets die Höchstdrehzahl des Motors und der
gewählten Luftschraube zu beachten!
Beispiel: Antriebsauslegung eines schnellen Jet-Modells
mit einem Gesamtgewicht von ca. 0,8 kg
Durch das Gesamtgewicht von 0,8 kg und der Art des Modells
ergibt sich eine notwendige Eingangsleistung von (0,8 kg x 250
Watt/kg Æ ) ca. 200 Watt.
Wir nehmen an, Sie wollen Ihr Modell mit einem 3S LiPo Pack
betreiben, (90 % der Nominalspannung von 3,7 V/Zelle x 3
Zellen Æ ) mit 9,9 Volt. Daraus ergibt sich der notwendige Strom
von (200 Watt / 9,9 V Æ ) ca. 20 A.
Da es sich um ein schnelles Modell handelt, würden Sie eine
Luftschraube mit einem D/S Verhältnis von ca. 1:1 wählen. Dies
bedeutet, Sie benötigen eine Luftschraube von ca. 5“ x 4“.
Messen Sie jedoch trotzdem immer die Drehzahl sowie die
Stromaufnahme Ihres Motors unter Last bei Vollgas. Eine zu
hohe Leistungsaufnahme kann zu einer Überhitzung des Motors
führen.

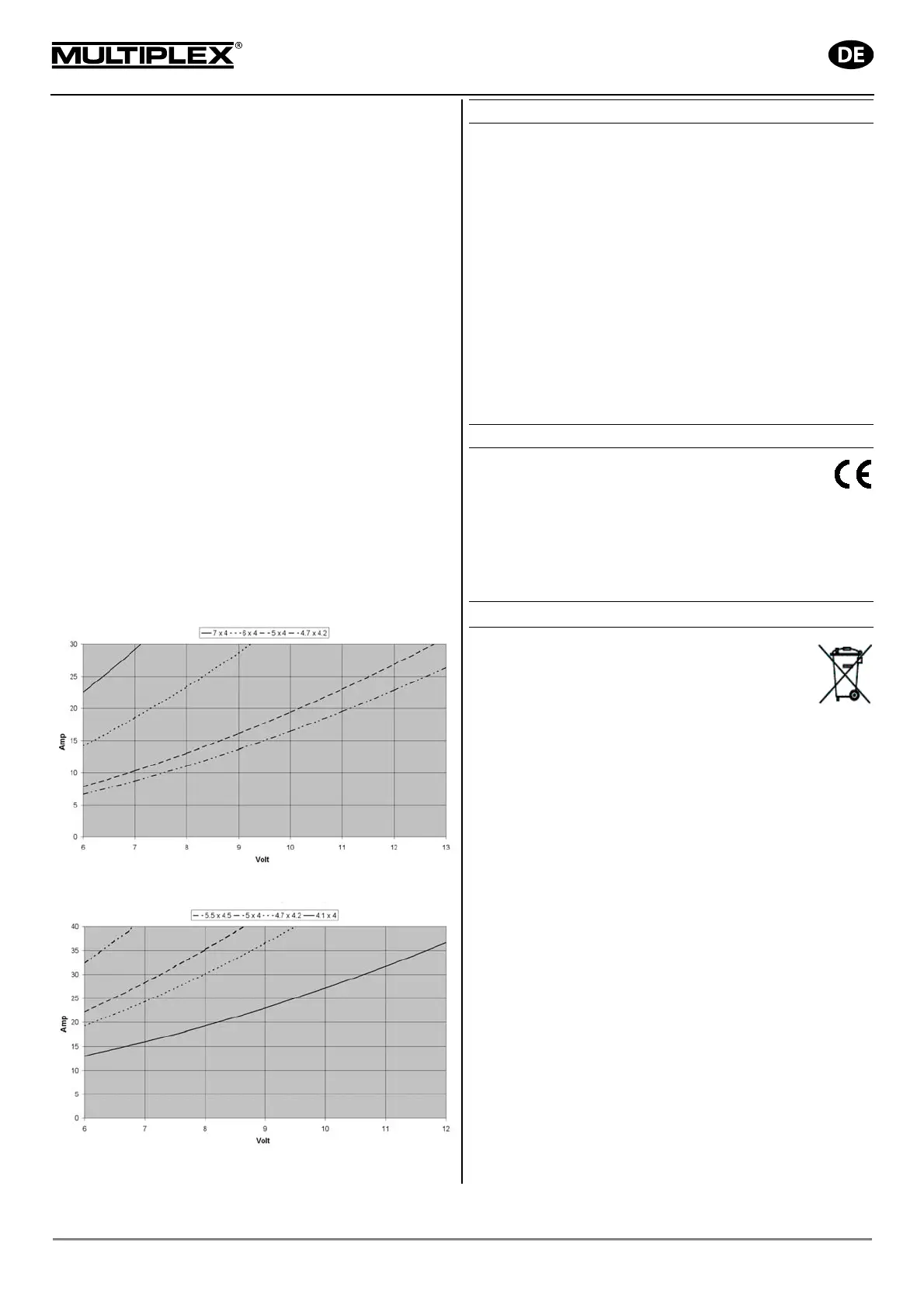

Spannungs- und Stromdiagramme der A 2825-Motorserie
A 2825-2700 Strom über Spannung mit versch. Luftschrauben
A 2825-3600 Strom über Spannung mit versch. Luftschrauben
7. GEWÄHRLEISTUNG
Für unsere Produkte leisten wir entsprechend den derzeit
geltenden gesetzlichen Bestimmungen Gewähr. Wenden Sie
sich mit Gewährleistungsfällen an den Fachhändler, bei dem Sie
das Gerät erworben haben.
Von der Gewährleistung ausgeschlossen sind Fehlfunktionen,
die verursacht wurden durch:
• Unsachgemäßen Betrieb (z.B. Überhitzung), falsche
Anschlüsse, Verpolung
• Verwendung von nicht originalem MULTIPLEX-Zubehör
• Versehentliche oder absichtliche Beschädigung
• Defekte auf Grund normaler Abnutzung
• Betrieb außerhalb der technischen Spezifikationen
• Veränderungen / Reparaturen, die nicht von MULTIPLEX
oder einer autorisierten MULTIPLEX-Service-Stelle ausge-
führt wurden Æ nutzen Sie unseren Service für Reparaturen
8. CE-PRÜFUNG
Die Bewertung der Geräte erfolgt nach europäisch
harmonisierten Richtlinien. Sie besitzen daher ein
Produkt, das hinsichtlich der Konstruktion die Schutzziele
der Europäischen Gemeinschaft zum sicheren Betrieb der
Geräte erfüllt.
Diese Konformitätserklärung kann bei Bedarf bei der
MULTIPLEX Modellsport GmbH & Co.KG angefordert werden.
9. ENTSORGUNGSHINWEISE
Elektrogeräte, die mit der durchgestrichenen
Mülltonne gekennzeichnet sind, zur Entsorgung nicht
in den Hausmüll geben, sondern einem geeigneten
Entsorgungssystem zuführen.
In Ländern der EU (Europäische Union) dürfen Elektrogeräte
nicht durch den Haus- bzw. Restmüll entsorgt werden (WEEE -
Waste of Electrical and Electronic Equipment, Richtlinie
2002/96/EG). Sie können Ihr Altgerät bei öffentlichen
Sammelstellen Ihrer Gemeinde bzw. Ihres Wohnortes (z.B.
Recyclinghöfe) abgeben. Das Gerät wird dort für Sie
fachgerecht und kostenlos entsorgt.
Mit der Rückgabe Ihres Altgerätes leisten Sie einen wichtigen
Beitrag zum Schutz der Umwelt!
