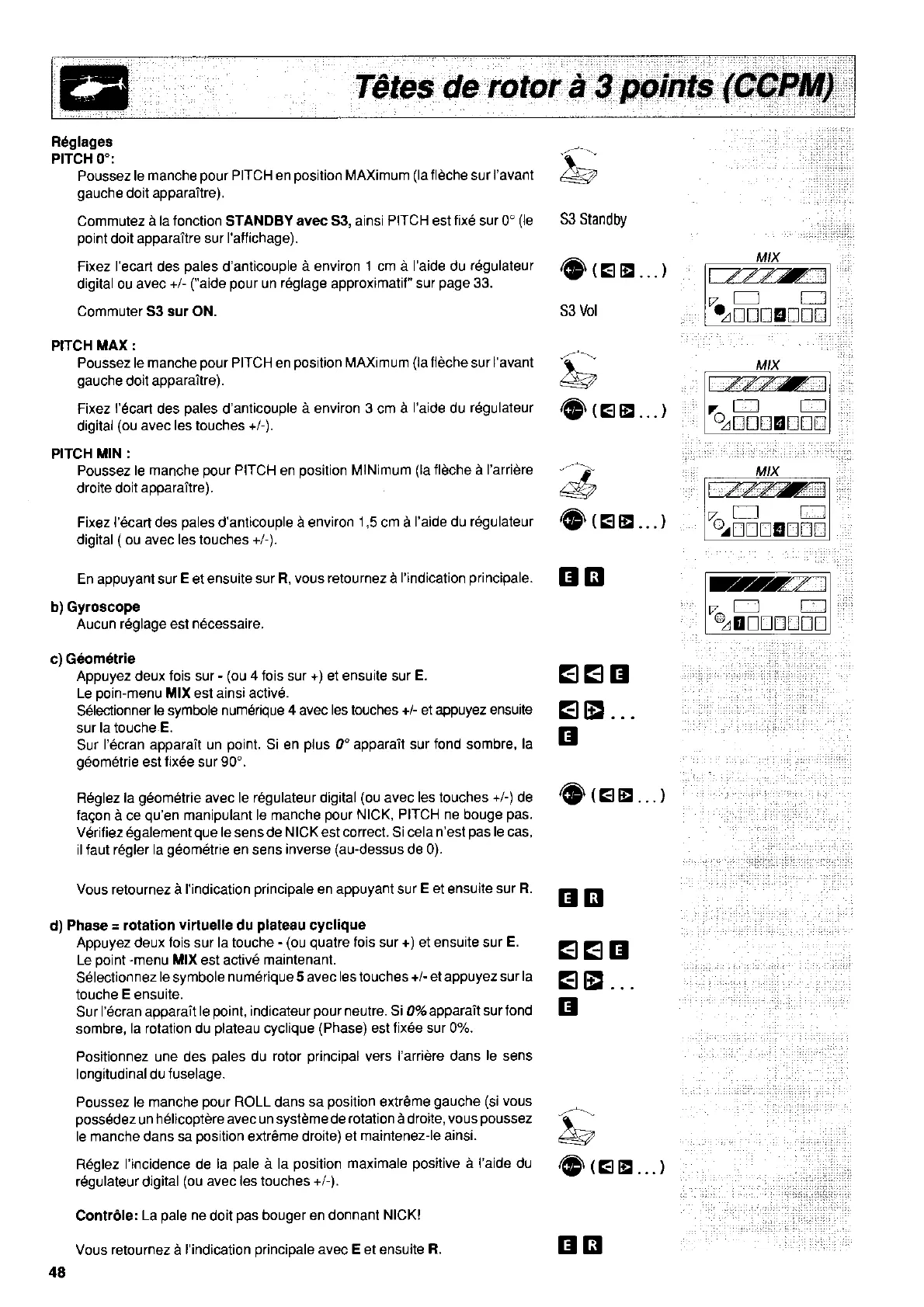

Multiplex Commander MC - Page 114

Röglages
PITCH O':
Poussez le
manche
pour
PITCH en
position
MAXimum
(la
fldche
sur
I'avant
gauche
doit apparaitre).
Commutez ä la
fonction
STANDBY avec
53, ainsi PITCH est
fixe
sur 0'
(le
point
doit apparaitre
sur l'aflichage).
Fixez l'ecart des
pales
d'anticouple
ä environ 1 cm ä I'aide du
r6gulateur
digital ou avec
+^
("aide pour
un
169lage
approximatif" sur
page
33.
Commuter
53 sur ON.
PITCH
MAX :
Poussez le manche
pour
PITCH en
position
NIAX|mum
(la
flöche
sur
I'avant
gauche
doit apparaitre).
Fixez
I'ecart
des
pales
d'anticouple ä environ 3 cm ä
l'aide
du
regulateur
digilal
(ou
avec les touches
+f).
PITCH MIN :
Poussez
le manche
pour
PITCH en
position
MlNimum
(la
flÖche
ä
I'arriöre
droite
doit apparaitre).
Fixez l'öcart des
pales
d'anticouple ä environ
1,5
cm ä
I'aide du 169ulateur
digital
(
ou avec les touches
+/-)
En appuyant sur
E
et ensuite
sur R, vous retournez ä
l'indication
principale.
b)
Gyroscope
Aucun
reglage est necessaire.
c) G60mötrie
Appuyez deux
lois sur
-
(ou
4 fois sur +) et ensuite sur
E.
Le
poin-menu
MIX est ainsi active.
Selectionner
le symbole
numerique 4
avec
les touches +/- et appuyez ensuite
sur la touche
E.
Sur
l'€cran apparait un
point.
Si en
plus
0'apparait
sur fond sombre,
la
960m6trie
est
fixee
sur 90'.
Reglez
la
geometrie
avec
le regulateur digital
(ou
avec
les touches +/-) de
fagon ä ce
qu'en
manipulant le manche
pour
NICK, PITCH ne bouge
pas.
V6rifiez
6galement
que
le sens de
NICK
est
correct. Si cela n'est
pas
le
cas,
il faut 169ler la
geometrie
en sens
inverse
(au-dessus
de 0).
Vous retournez ä
l'indication
principale
en appuyant sur
E
et ensuite
sur R.
d)
Phase
=
rotation virtuelle du
plateau
cyclique
Appuyez deux
fois sur la touche
-
(ou quatre
fois sur +) et ensuite sur
E.
Le
point
-menu
MIX
est active
maintenant.
56lectionnez
le
symbole
num6rique 5 avec
les
touches
+^
et appuyez
sur
la
touche
E
ensuite.
Sur
l'6cran apparait
le
point,
indicateur
pour
neutre.
Si 0% apparait
sur fond
sombre,
la rotation du
plateau
cyclique
(Phase)
est fix6e sur 0%.
Positionnez une des
pales
du rotor
principal
vers l'arridre dans
le
sens
longitudinal du
luselage.
Poussez le manche
pour
ROLL
dans
sa
position
extrCme
gauche
(si
vous
possedez
un
h6licoptöre avec un systÖmede
rotation ädroite, vous
poussez
le manche dans sa
position
extrCme
droite) et maintenez-le ainsi.
R6glez
l'incidence
de
la
pale
ä la
position
maximale
positive
ä I'aide du
regulateur digital
(ou
avec les touches
+/-).
Contröle:
La
pale
ne
doit
pas
bouger en donnant
NICK!
Vous retournez ä
I'indication
principale
avec E et ensuite
R.
