vorbehalten! © MULTIPLEX
! Diese Bedienungsanleitung ist Bestandteil des
Produktes. Sie beinhaltet wichtige Informationen und
Sicherheitshinweise. Sie ist deshalb jederzeit griffbereit
aufzubewahren und bei der Weitergabe des Produktes an
Dritte mitzugeben.
1. EINLEITUNG
Der Hochleistungsantriebssatz „FunJET“ # 33 2630 ist für
schnelle Jet-Modelle bis 800 g, wie unseren FunJET,
ausgelegt. Für zügiges Fliegen empfehlen wir die Ver-
wendung von 2S LiPo Akkus (Standard). Wer es rasanter
mag, dem empfehlen wir den Einsatz von 3S LiPo Akku-
packs (Fun).

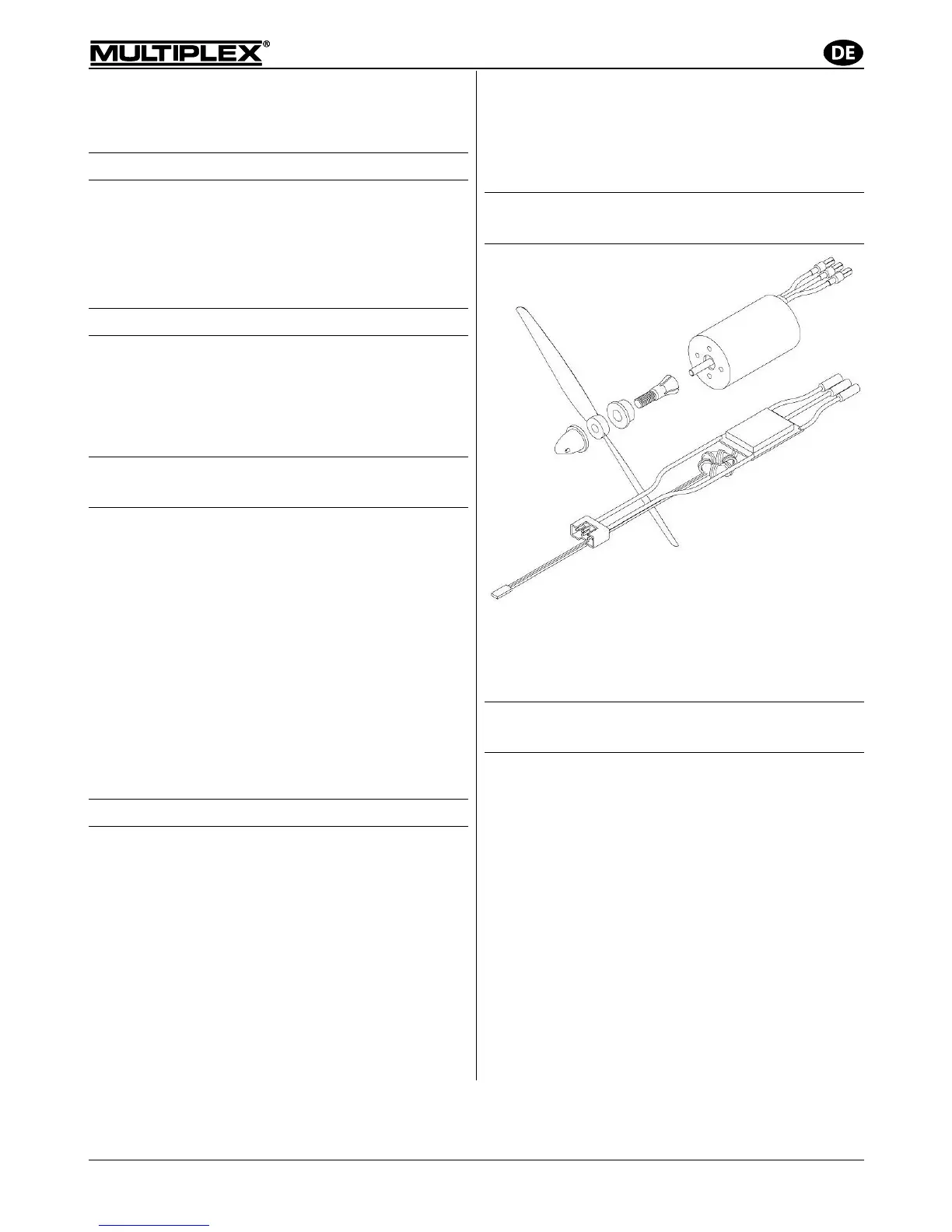

2. INHALT / ERSATZTEILE
• 1 Himax A 2825-2700 # 33 3040
• 1 Regler MULTIcont BL-37/II
# 7 2276
• 1 Propeller 5,5“ x 4,5“ # 73 3141
• 1 Mitnehmer mit Spinner # 33 2308
• Diverse Kleinteile zur Montage im Modell
3. TYPISCHE BETRIEBSDATEN
ANTRIEBSSATZ „FUNJET“
2S LiPo / Prop: 5,5” x 4,5” Stromaufnahme: ca. 15,0 A
3S LiPo / Prop: 5,5“ x 4,5“ Stromaufnahme: ca. 30,0 A
Empfohlener Antriebsakku:
Standard:
MULTIPLEX Li-BATT BX 2/2500 # 15 7190
MULTIPLEX Li-BATT BX 2/3200 # 15 7135
Fun:
MULTIPLEX Li-BATT BX 3/2500 # 15 7191
MULTIPLEX Li-BATT BX 3/3200 # 15 7136
Verwenden Sie den beiliegenden Motor Himax
A 2825-2700, in Verbindung mit der empfohlenen Luft-
schraube, nicht mit mehr als 3S LiPo oder 9 NiXX
Zellen!
4. SICHERHEITSHINWEISE
Der Antriebssatz „FunJET“ ist ausschließlich für die Ver-
wendung im Modellbau vorgesehen. Unsachgemäßer
Gebrauch kann zu schwerwiegenden Verletzungen
führen.
• Vor erster Inbetriebnahme Anleitung lesen
• Prüfen Sie vor jeder Inbetriebnahme den festen Sitz des
Motors und der Luftschraube
• Entfernen Sie vor Einschalten des Antriebes alle beweg-
lichen Gegenstände aus dem Ansaugbereich der
Luftschraube
• Kommen Sie nicht mit Ihren Extremitäten oder Ihrer
Kleidung in die Nähe der laufenden Luftschraube
• Den Motor niemals in der Hand anlaufen lassen
• Stoppen Sie den Motor sofort, falls Vibrationen auftre-
ten. Klären Sie vor dem nächsten Anlauf die Ursachen
für die Vibrationen, ggf. müssen Sie die Luftschrauben-
blätter wuchten
• Achten Sie auf ausreichende Kühlung der Antriebsein-
heit und behindern Sie die Luftzirkulation nicht
5. MONTAGE DES
ANTRIEBSSATZ „FUNJET“
1. Verschrauben Sie den Motor mit dem Motorspant
2. Mitnehmer mit Spannring auf die Motorwelle schieben
3. Propeller auf den Mitnehmer schieben und mit
beiliegendem Spinner sichern
6. INBETRIEBNAHME DES
ANTRIEBSSATZ „FUNJET“
1. Verbinden Sie die drei Kabel des Reglers beliebig mit
den drei Kabeln des Motors
2. Verbinden Sie den Regler über das UNI-Anschluss-
kabel mit Ihrem Empfänger
3. Schalten Sie Ihren Sender ein und prüfen Sie, ob das
Bedienelement für die Motorsteuerung auf „AUS“ steht
4. Verbinden Sie den Antriebsakku mit dem Regler
5. Prüfen Sie die Drehrichtung des Motors, dieser muss in
Flugrichtung im Uhrzeigersinn drehen. Falls dies nicht
der Fall sein sollte, ziehen Sie den Antriebsakku ab und
vertauschen Sie zwei der drei Motoranschlusskabel
6. Schalten Sie die Motorbremse des Reglers AUS, die
Vorgehensweise entnehmen Sie der Anleitung des
Reglers
