Istruzioni d’uso
Himax C 4220-xxxx – motore brushless a cassa rotante
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Pagina 2/2
Istruzioni Himax C 4220-xxxx (08-08-04/DAMA) Con riserva di errori e modifiche! © MULTIPLEX
Per modelli che hanno un volo relativamente lento, usare eliche
con un rapporto diametro-passo (D/P) di massimo 2:1 (ca. 10“ x
5“ o 12“ x 6“).
Per modelli veloci utilizzare eliche con un D/P di massimo 1:1
(p.es. 5“ x 5“). La spinta massima si ottiene con un D/P di 2:1, la
velocità massima con un D/P di 1:1.
In nessun caso superare il numero di giri massimo consentito
per il motore e l’elica!
Esempio Motorizzazione per un modello acrobatico con un
peso complessivo di ca. 2,0 kg, utilizzando un Himax
C 4220-0620
Prendendo come riferimento il peso complessivo di 2,0 kg ed il
tipo di modello si ottiene una potenza in entrata di (2,0 kg x 250
Watt/kg Æ ) ca. 500 Watt.
Presupponiamo che si voglia alimentare il modello con un pacco
batteria LiPo 4S, (90 % della tensione nominale di 3,7
V/elemento x 4 elementi Æ ) con 13,2 Volt. La corrente
necessaria è in questo caso (500 Watt / 13,2 V Æ ) ca. 38 A.
Visto che il modello ha un volo relativamente lento, sarà
necessaria un’elica con un rapporto D/P di ca. 2:1. Questo
significa che l’elica adatta sarà di ca. 15“ x 8“.
Misurare in ogni caso il numero di giri e l’assorbimento di
corrente del motore sotto sforzo e gas al massimo. Un
assorbimento troppo elevato può provocare il surriscaldamento
del motore.

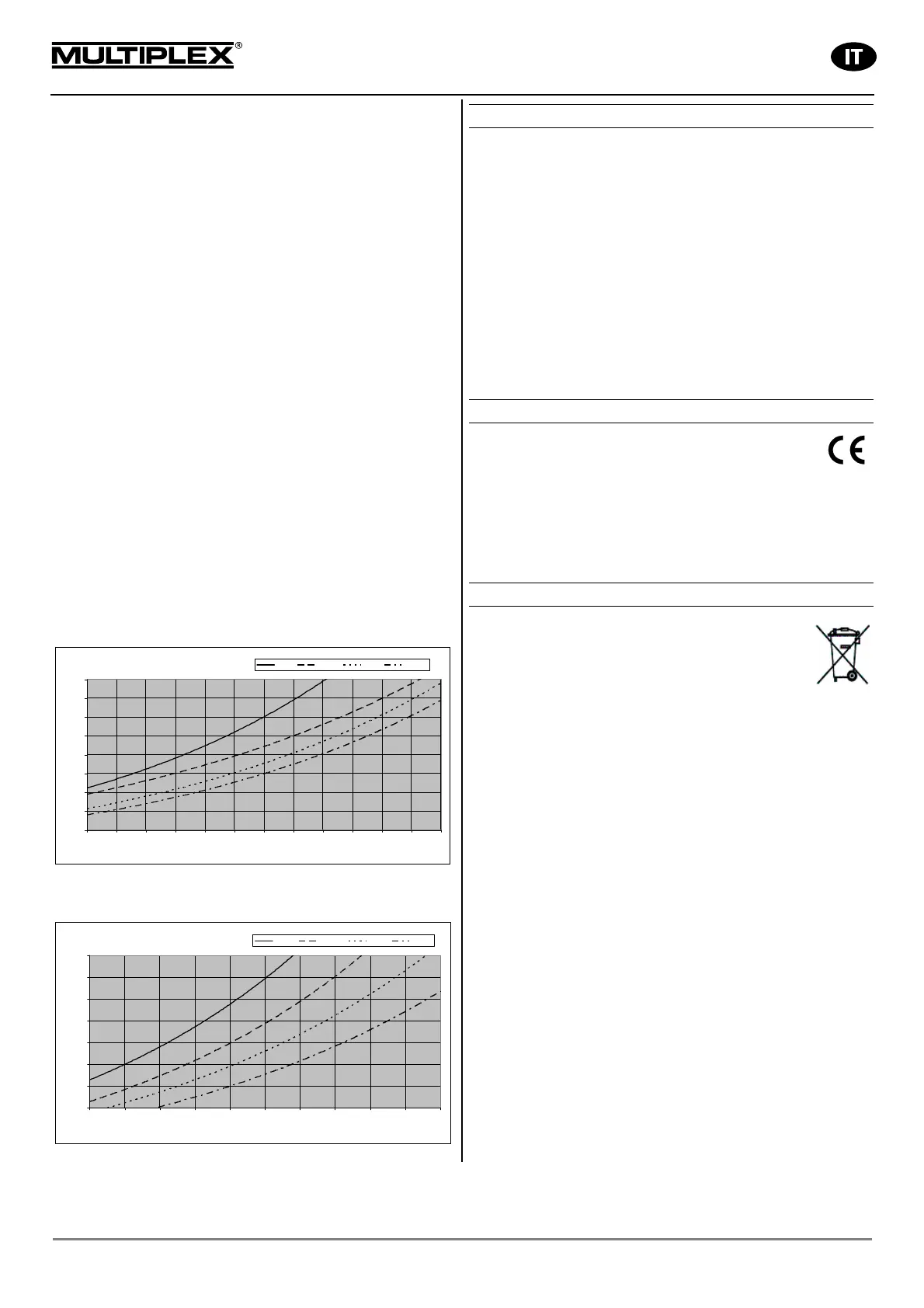

Diagrammi corrente/tensione per motori serie C 4220
10
15
20
25
30
35
40
45
50
12 13 14 15 16 17 18 19 20 21 22 23 24
Volts
Amp
15 x 8 14 x 8.5 13 x 8 13 x 6.5
C 4220-0510 Corrente e tensione con eliche diverse
20
25
30
35
40
45
50
55
10 11 12 13 14 15 16 17 18 19 20
Volts
Amps
15 x 8 14 x 8.5 13 x 8 12 x 8
C 4220-0620 Corrente e tensione con eliche diverse
7. GARANZIA
I prodotti MULTIPLEX sono coperti da garanzia, come previsto
dalle leggi vigenti. In caso di riparazione in garanzia, rivolgersi al
rivenditore presso il quale il prodotto è stato acquistato.
Sono esclusi dalla garanzia i difetti dovuti a:
• uso improprio (p.es. surriscaldamento), collegamento errato,
cortocircuiti
• utilizzo di accessori non originali MULTIPLEX
• danneggiamento volontario/involontario
• difetti dovuti a normale usura
• funzionamento aldifuori delle specifiche tecniche
modifiche/riparazioni non effettuate dalla MULTIPLEX o
centro assistenza autorizzato MULTIPLEX Æ per le
riparazioni contatta il nostro centro assistenza
8. CONTRASSEGNO CE
La valutazione degli apparecchi avviene secondo le
normative europee. Lei è quindi in possesso di un
apparecchio che rispetta i requisiti di costruzione e
sicurezza stabiliti dall’Unione Europea.
La dichiarazione di conformità per l’apparecchio può essere
richiesta alla MULTIPLEX Modellsport GmbH & Co.KG
all’indirizzo riportato a fondo pagina.
9. SMALTIMENTO
Apparecchi elettrici contrassegnati con il bidone della
spazzatura depennato, non possono essere smaltiti
nella spazzatura domestica, ma devono essere
apportati ad un idoneo sistema di riciclaggio.
Nei paesi dell’UE (Unione Europea) gli apparecchi elettrici non
possono essere smaltiti nella spazzatura domestica (WEEE -
Waste of Electrical and Electronic Equipment, direttiva
2002/96/EG). Per lo smaltimento di un apparecchio dismesso,
servirsi dei sistemi di riciclaggio e raccolta siti nel comune di
residenza (p.es. centri di riciclaggio), dove l’apparecchio verrà
smaltito in modo idoneo e gratuito.
Con lo smaltimento adeguato degli apparecchi dismessi, si da
un contributo importante per la salvaguardia dell’ambiente!
