Manual de instrucciones
Himax C 4220-xxxx – motor sin escobillas de carcassa rotatoria
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Página 2/2
Instrucciones Himax C 4220-xxxx (08-08-04/DAMA) ¡Salvo error, omisión o modificación técnica! © MULTIPLEX
En los modelos relativamente más lentos, generalmente, son
apropiadas las hélices con una relación diámetro / paso (D/P)
de hasta 2:1 (más o menos una 10” x 5” o 12” x 6”).
Los aviones que han sido diseñados para obtener las mayores
velocidades necesitan una hélice con una relación de hasta 1:1
(Por ejemplo, 5” x 5”). Alcanzará el mayor empuje estático con
una relación de 2:1, y la mayor velocidad con una relación de
1:1.
¡No olvide comprobar que el equipamiento seleccionado no
supera el régimen máximo de giro de la hélice y el motor!
Ejemplo: Configuración del sistema de propulsión de un modelo
acrobático con un peso total de aprox. 2,0 Kg., y
utilizando el Himax C 4220-0620
Con el peso de 2,0 Kg. en orden de vuelo y el tipo de modelo se
calcula que la potencia necesaria es de unos
(2,0 Kg. x 250 W/Kg.) 500 vatios.
Supongamos que desea utilizar su modelo con una batería de 4
elementos LiPo en serie (90% de la tensión nominal de 3,7
V/elemento x 4 elementos Æ) con 13,2 voltios. Con esta
alimentación se deduce que el consumo es de unos
(500 vatios / 13,2 voltios Æ) 38 A.
Ya que se trata de un modelo que vuela relativamente lento,
utilice una hélice con una relación D/P de aprox. 2:1. Esto
quiere decir que necesitará una hélice de 15" x 8"
aproximadamente.
Aun así, mida las revoluciones y el consumo, poniendo el motor
a todo gas bajo carga. Un consumo excesivo puede dar lugar a
un calentamiento severo del motor.

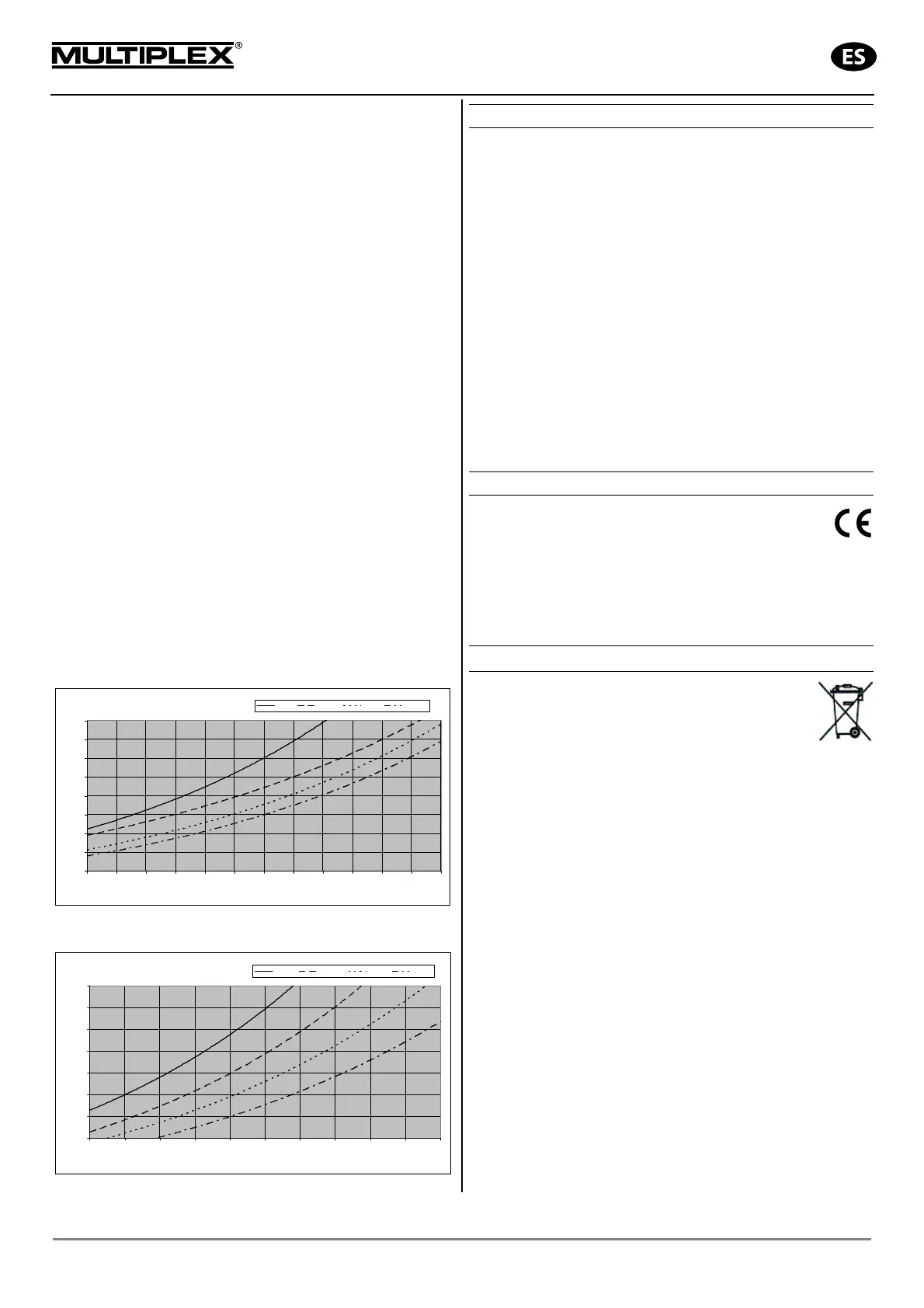

Diagrama de consumo y voltaje de los motores tipo C 4220
10
15
20
25
30
35
40
45
50
12 13 14 15 16 17 18 19 20 21 22 23 24
Volts
Amp
15 x 8 14 x 8.5 13 x 8 13 x 6.5
C 4220-0510 Consumo y voltaje con distintas hélices
20
25
30
35
40
45
50
55
10 11 12 13 14 15 16 17 18 19 20
Volts
Amps
15 x 8 14 x 8.5 13 x 8 12 x 8
C 4220-0620 Consumo y voltaje con distintas hélices
7. GARANTÍA
Aplicamos para nuestros productos la garantía legalmente
establecida en cada momento. En caso necesario, diríjase al
distribuidor autorizado donde haya comprado el producto para
reclamar la garantía.
La garantía no cubrirá los posibles desperfectos ocasionados
por:
• Manejo inadecuado (p. ej. Sobrecalentamiento), conexiones
erróneas o inversión de polaridad
• Uso de accesorios no originales de MULTIPLEX
• Daños ocasionados por el usuario con y sin intención de
causarlos
• Desgaste por el uso
• Funcionamiento fuera de los márgenes técnicos
especificados
• Modificaciones / reparaciones efectuadas por otras personas
distintas a MULTIPLEX o los servicios técnicos autorizados
por MULTIPLEX Æ Use nuestros servicios para las
reparaciones
8. DECLARACIÓN DE CONFORMIDAD CE
El dispositivo ha sido probado según las siguientes
normas armonizadas de la Unión Europea: Por tanto,
posee un producto que ha sido diseñado para cumplir
con las regulaciones respecto la operatoria segura de
dispositivos de la Unión Europea.
Si lo necesita, puede solicitar esta declaración de conformidad a
MULTIPLEX Modellsport GmbH & Co.KG.
9. NOTAS SOBRE EL RECICLADO
Los dispositivos electrónicos señalizados con una
papelera bajo una cruz, no deben ser arrojados a la
basura normal, sino que se han de depositar en un
contenedor para su reciclaje.
En los países de la UE (Unión Europea) los dispositivos
eléctricos-electrónicos no deben ser eliminados arrojándolos en
el cubo de la basura doméstica. (WEEE - Es el acrónimo de
Reciclado de equipos eléctricos y electrónicos en inglés.
Directiva CE/96/2002). Seguro que dispone en su comunidad, o
en su población, de un punto de reciclado donde depositar estos
dispositivos cuando no le sean útiles. Todos los dispositivos
serán recogidos gratuitamente y reciclados o eliminados de
manera acorde a la normativa.
¡Con la entrega para el reciclado de sus antiguos aparatos,
contribuirá enormemente al cuidado del medio ambiente!
