Notice d’utilisation
Himax C 4220-xxxx - moteur brushless à cage tournante
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Page 2/2
Notice d’utilisation Himax C 4220-xxxx (08-08-04/DAMA) Sous réserve de toute erreur ou modifications! © MULTIPLEX
Considérez que, pour un modèle devant être rapide, vous avez
besoin d’une toute autre hélice en fonction des différents
modèles du type acrobatie, écolage ou acrobatie 3D (volant
relativement lentement et donc plus de poussée).
Pour des modèles volants relativement lentement il est conseillé
d’utiliser des hélices dont le rapport diamètre/pas (D/P)
d’environ 2:1 (par ex. : 10“ x 5“ ou 12“ x 6“).
Des modèles conçus pour des vitesses plus élevées nécessitent
des hélices avec un rapport D/P jusqu’à 1:1 (par ex .:
5“ x 5“). La plus grande puissance au démarrage est obtenue
avec une hélice dont le rapport D/P est de 2:1, et la plus grande
vitesse avec un rapport D/P de 1:1.
Pour cela il est nécessaire de veiller à ne pas dépasser la
vitesse de rotation max. du moteur et de l’hélice choisie!
Exemple: Dimensionnement de la propulsion pour des modèles
d’acrobatie d’un poids total d’env. 2,0 kg en utilisant
le moteur Himax C 4220-0620
Par son poids de 2,0 kg et du type de modèle, la puissance
d’entrée nécessaire est d’env. (2,0 kg x 250 Watt/kg Æ)
500 Watt.
Supposons maintenant que vous souhaitez utiliser un pack
d’accu 4S LiPo, (90 % de la tension nominale de 3,7 V/élément
x 4 éléments Æ) vous avez 13,2 Volts. De la le courant
nécessaire sera d’env. (500 Watt / 13,2 V Æ ) 38 A.
Du fait qu’il s’agisse d’un modèle volant très doucement, nous
choisirions une hélice avec un rapport D/P d’env. 2:1. Cela
signifie que vous avez besoin d’une hélice du type 15“ x 8“.
Néanmoins mesurez toujours la vitesse de rotation ainsi que le
courant consommé sous charge du moteur en pleine puissance.
Une puissance consommée trop importante peut entraîner une
surchauffe du moteur.

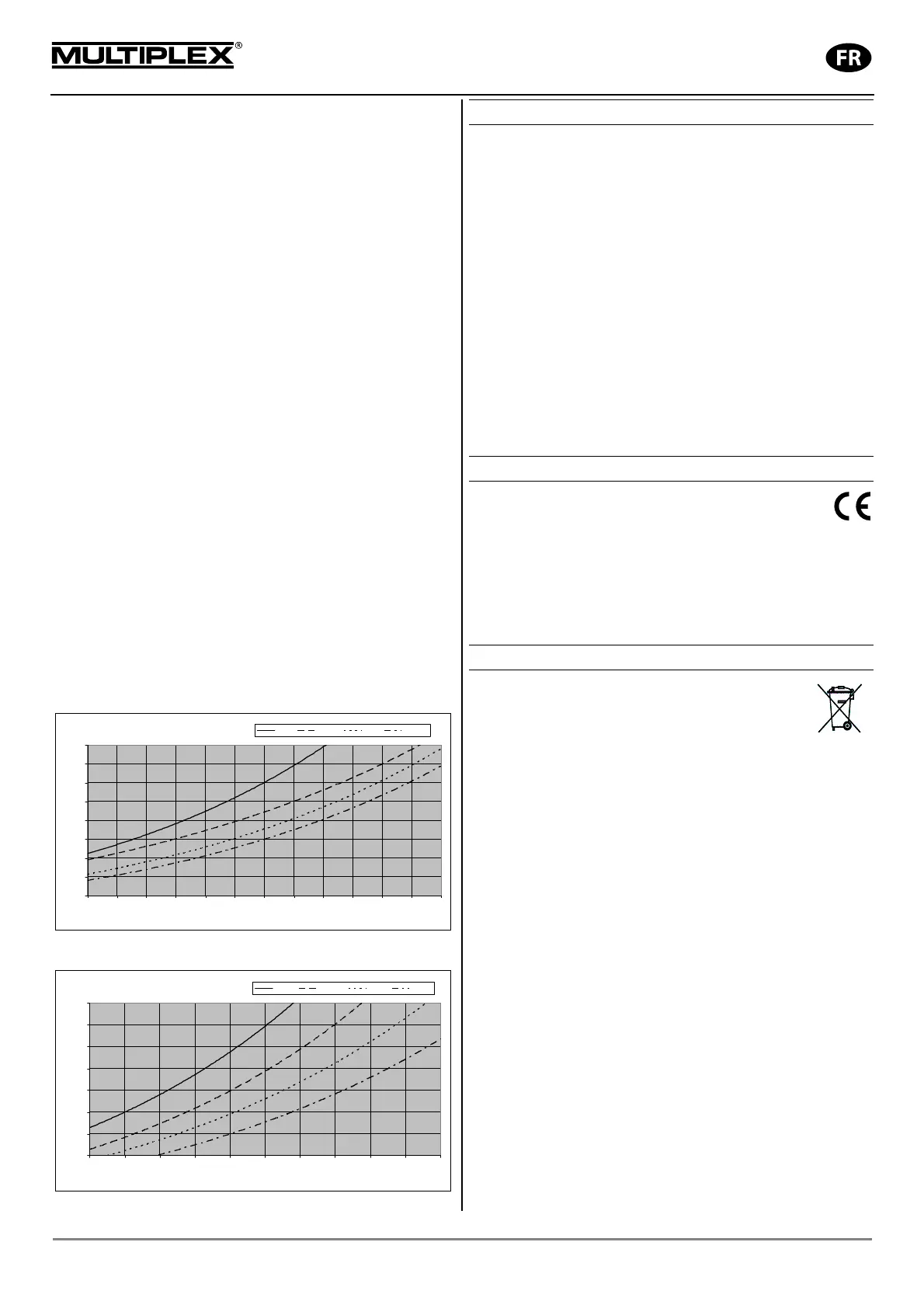

Diagramme courant-tension de la série à des moteurs
C 4220
10
15
20
25
30
35
40
45
50
12 13 14 15 16 17 18 19 20 21 22 23 24
Volts
Amp
15 x 8 14 x 8.5 13 x 8 13 x 6.5
C 4220-0510
courant/tension avec différentes hélices
20
25
30
35
40
45
50
55
10 11 12 13 14 15 16 17 18 19 20
Volts
Amps
15 x 8 14 x 8.5 13 x 8 12 x 8
C 4220-0620
courant/tension avec différentes hélices
7. GARANTIE
Nous garantissons nos produits en fonctions des textes de lois
en vigueurs actuellement. Dans le cas de problèmes dans la
période de garantie, adressez-vous directement à votre re-
vendeur habituel chez qui vous avez achetez ce matériel.
Ne sont pas couvert par la garantie sont des défauts ou mauvais
fonctionnement causés par:
• Utilisation non conforme (par ex.: surchauffe), mauvaise
connexion ou inversion de polarité
• Utilisation de matériel n’étant pas d’origine MULTIPLEX
• Dommages volontaires ou involontaires
• Défaut suite à une usure naturelle
• Utilisation en dehors des spécifications techniques
• Modifications / réparations n’ayant pas étés effectués par la
société MULTIPLEX ou un représentant du service après
vente MULTIPLEX Æ utilisez notre service après vente pour
les réparations
8. CONFORMITE CE
L’homologation de ce produit ce fait en fonction des
directives européennes harmonisées. De ce fait vous
possédez un produit qui, par sa construction, respecte la
restriction de sécurités européennes en vigueurs concernant
l’utilisation sécurisée des appareils électroniques.
Si nécessaire, vous pouvez demander cette déclaration de
conformité auprès de la société MULTIPLEX Modellsport GmbH
& Co.KG.
9. CONSIGNES DE RECYCLAGES
Il est strictement interdit de jeter les appareils
électroniques repérés par une étiquette avec une
poubelle barrée dans les ordures ménagères,
emmenez les au point de recyclage le plus proche.
Dans les différents pays constituants l’union européenne, il est
interdit de jeter les appareils électroniques dans les ordures
ménagères ou une poubelle quelconque, mais doivent êtres
recyclés selon le principe de la WEEE (Waste of Electrical and
Electronic Equipment, directive 2002/96/EG). Vous pouvez donc
apporter votre appareil aux différents points de collecte de votre
commune ou de votre quartier (par ex.: la déchetterie la plus
proche). Celui-ci y sera recyclé gratuitement dans les règles.
En rapportant votre vieil appareil vous contribuer activement à la
préservation de la nature!
