Bedienungsanleitung
Himax C 4220-xxxx – bürstenloser Außenläufer
MULTIPLEX Modellsport GmbH & Co.KG • Westliche Gewerbestraße 1 • D-75015 Bretten • www.multiplex-rc.de Seite 2/2
Anleitung Himax C 4220-xxxx (08-08-04/DAMA) Irrtum und Änderung vorbehalten! © MULTIPLEX
Für relativ langsam fliegende Modelle sind Luftschrauben mit
einem Durchmesser-Steigungs-Verhältnis (D/S) von bis zu 2:1
(etwa 10“ x 5“ oder 12“ x 6“) zu verwenden.
Flugmodelle, die für hohe Geschwindigkeiten konstruiert sind,
benötigen Luftschrauben mit einem D/S von bis zu 1:1 (z.B.
5“ x 5“). Den höchsten Standschub erreicht man mit einem D/S
von 2:1, die höchste Geschwindigkeit mit einem D/S von 1:1.
Dabei ist stets die Höchstdrehzahl des Motors und der ge-
wählten Luftschraube zu beachten!
Beispiel: Antriebsauslegung eines Kunstflugmodells
mit einem Gesamtgewicht von ca. 2,0 kg unter
Verwendung des Himax C 4220-0620
Durch das Gesamtgewicht von 2,0 kg und der Art des Modells
ergibt sich eine notwendige Eingangsleistung von (2,0 kg x 250
Watt/kg Æ ) ca. 500 Watt.
Wir nehmen an, Sie wollen Ihr Modell mit einem 4S LiPo Pack
betreiben, (90 % der Nominalspannung von 3,7 V/Zelle x 4
Zellen Æ ) mit 13,2 Volt. Daraus ergibt sich der notwendige
Strom von (500 Watt / 13,2 V Æ ) ca. 38 A.
Da es sich um ein relativ langsam fliegendes Modell handelt,
würden Sie eine Luftschraube mit einem D/S Verhältnis von ca.
2:1 wählen. Dies bedeutet, Sie benötigen eine Luftschraube von
ca. 15“ x 8“.
Messen Sie jedoch trotzdem immer die Drehzahl sowie die
Stromaufnahme Ihres Motors unter Last bei Vollgas. Eine zu
hohe Leistungsaufnahme kann zu einer Überhitzung des Motors
führen.

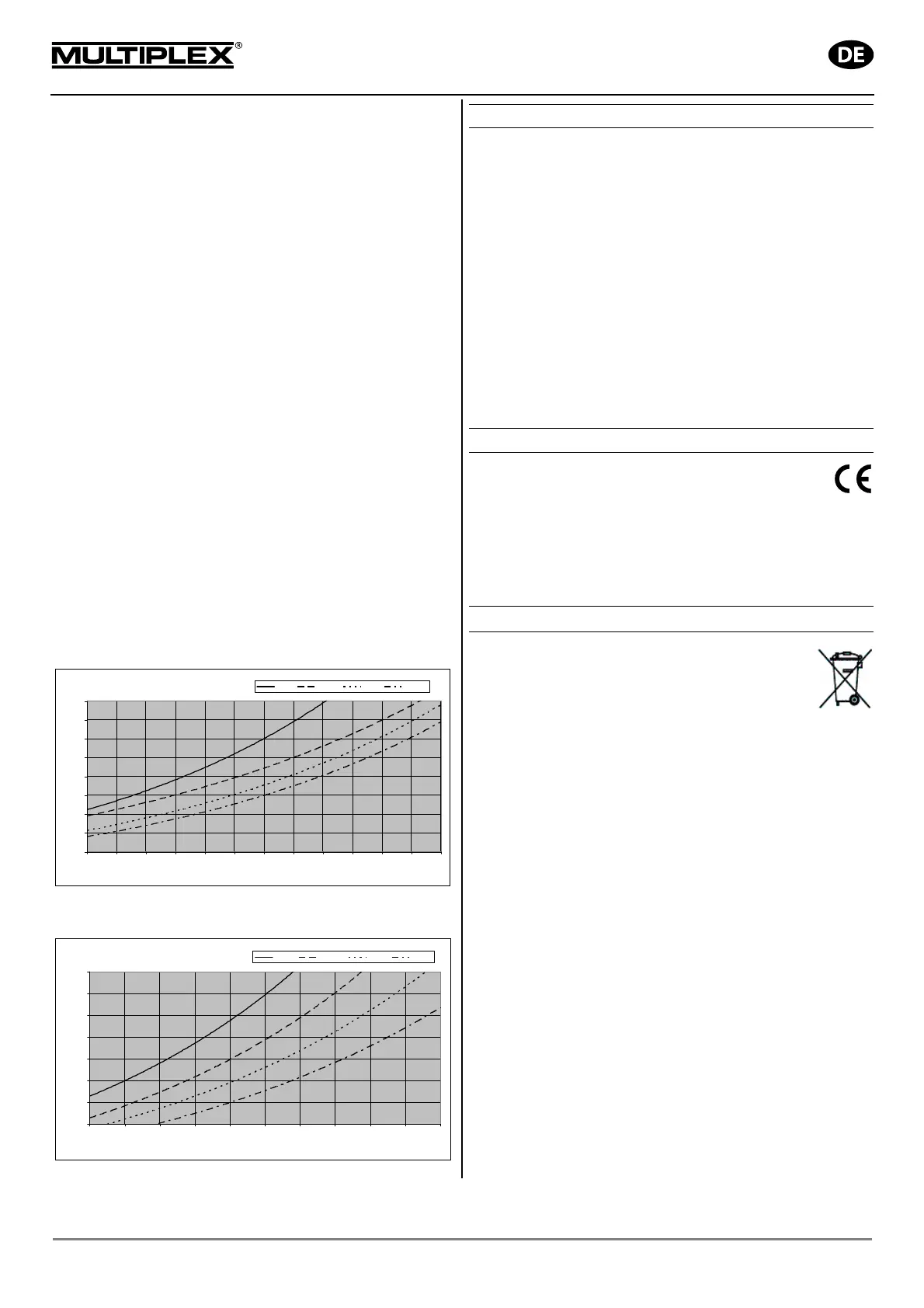

Spannungs- und Stromdiagramme der C 4220-Motorserie
10
15
20
25
30
35
40
45
50
12 13 14 15 16 17 18 19 20 21 22 23 24
Volts
Amp
15 x 8 14 x 8.5 13 x 8 13 x 6.5
C 4220-0510 Strom über Spannung mit versch. Luftschrauben
20
25
30
35
40
45
50
55
10 11 12 13 14 15 16 17 18 19 20
Volts
Amps
15 x 8 14 x 8.5 13 x 8 12 x 8
C 4220-0620 Strom über Spannung mit versch. Luftschrauben
7. GEWÄHRLEISTUNG
Für unsere Produkte leisten wir entsprechend den derzeit
geltenden gesetzlichen Bestimmungen Gewähr. Wenden Sie
sich mit Gewährleistungsfällen an den Fachhändler, bei dem Sie
das Gerät erworben haben.
Von der Gewährleistung ausgeschlossen sind Fehlfunktionen,
die verursacht wurden durch:
• Unsachgemäßen Betrieb (z.B. Überhitzung), falsche
Anschlüsse, Verpolung
• Verwendung von nicht originalem MULTIPLEX-Zubehör
• Versehentliche oder absichtliche Beschädigung
• Defekte auf Grund normaler Abnutzung
• Betrieb außerhalb der technischen Spezifikationen
• Veränderungen / Reparaturen, die nicht von MULTIPLEX
oder einer autorisierten MULTIPLEX-Service-Stelle ausge-
führt wurden Æ nutzen Sie unseren Service für Reparaturen
8. CE-PRÜFUNG
Die Bewertung der Geräte erfolgt nach europäisch
harmonisierten Richtlinien. Sie besitzen daher ein
Produkt, das hinsichtlich der Konstruktion die Schutzziele
der Europäischen Gemeinschaft zum sicheren Betrieb der
Geräte erfüllt.
Diese Konformitätserklärung kann bei Bedarf bei der
MULTIPLEX Modellsport GmbH & Co.KG angefordert werden.
9. ENTSORGUNGSHINWEISE
Elektrogeräte, die mit der durchgestrichenen
Mülltonne gekennzeichnet sind, zur Entsorgung nicht
in den Hausmüll geben, sondern einem geeigneten
Entsorgungssystem zuführen.
In Ländern der EU (Europäische Union) dürfen Elektrogeräte
nicht durch den Haus- bzw. Restmüll entsorgt werden (WEEE -
Waste of Electrical and Electronic Equipment, Richtlinie
2002/96/EG). Sie können Ihr Altgerät bei öffentlichen Sammel-
stellen Ihrer Gemeinde bzw. Ihres Wohnortes (z.B. Recycling-
höfe) abgeben. Das Gerät wird dort für Sie fachgerecht und
kostenlos entsorgt.
Mit der Rückgabe Ihres Altgerätes leisten Sie einen wichtigen
Beitrag zum Schutz der Umwelt!
