Bedienungsanleitung Power Peak
®
A4
4


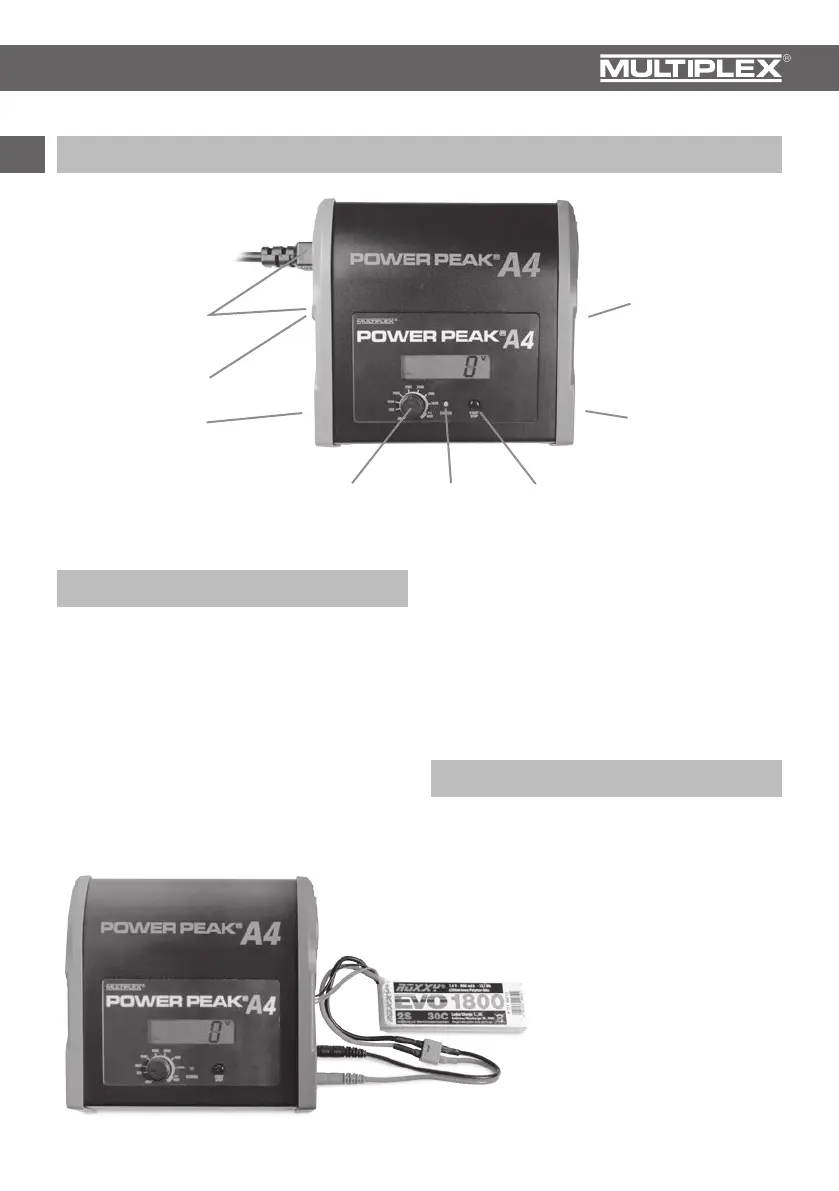

3. Bedienelemente
Betriebsspannungs-
anschlüsse für
AC- und DC Betrieb
Akku
Anschluss-
buchsen
rot = +
schwarz = -
Balancer
Anschluss
Regler zur
Einstellung des
Ladestroms
StarttasteStatus LED
PC-Port für
Servicezwecke
Netzschalter
4. Anschluss und Inbetriebnahme
Das Gerät kann wahlweise mit 230V AC oder
12V DC betrieben werden.
Verwenden Sie dazu das Netzkabel für AC
Betrieb oder das Kabel mit XT-60 Stecker für
DC Betrieb (eventuell in Verbindung mit den
Krokodilklemmen) aus dem Lieferumfang.
Achten Sie beim Anschluss auf die richtige
Polung, (rot = + Pol / schwarz = - Pol).
Das Gerät ist gegen Falsch polung geschützt.
Das Ladegerät ist nun betriebsbereit.
Der Akku wird mit dem mitgelieferten Lade -
kabel an die seitlich rechts angebrachten
Akku anschlussbuchsen angeschlossen.
Achten Sie beim Anschluss auf die richtige
Polung, (rot = + Pol / schwarz = - Pol).
Der Laderausgang ist gegen Verpolung und Kurz-
schluss geschützt, dennoch ist dies zu vermeiden
und ggf. sofort zu beheben.
5. Wahl des Akkutyps
Nach dem Einschalten des Laders, muß der
entsprechende Akkutyp eingestellt werden.
Dazu am Lader bei nicht angeschlossenem Akku
die „START“ Taste betätigen, bis der gewünschte
Akkutyp im Display angezeigt wird.
