Dados Técnicos

Datos Técnicos

Technical Data

14 9.407.0.006.0260

Folga radial entre munhões e bronzinas

Huelgo radial entre muñones y casquillos de los cojinetes de bancada

Radial clearance between main journals and main bearing shells ............................................. 0,036 a 0,098 mm

Conicidade máxima dos munhões e moentes

Conicidad máxima de los muñones y botones

Maximum taper of main journals and crankpins........................................................................................0,01 mm

Ovalização máxima dos munhões e moentes

Ovalización máxima de los muñones y botones

Maximum out-of-round of main journals and crankpins ............................................................................0,01 mm

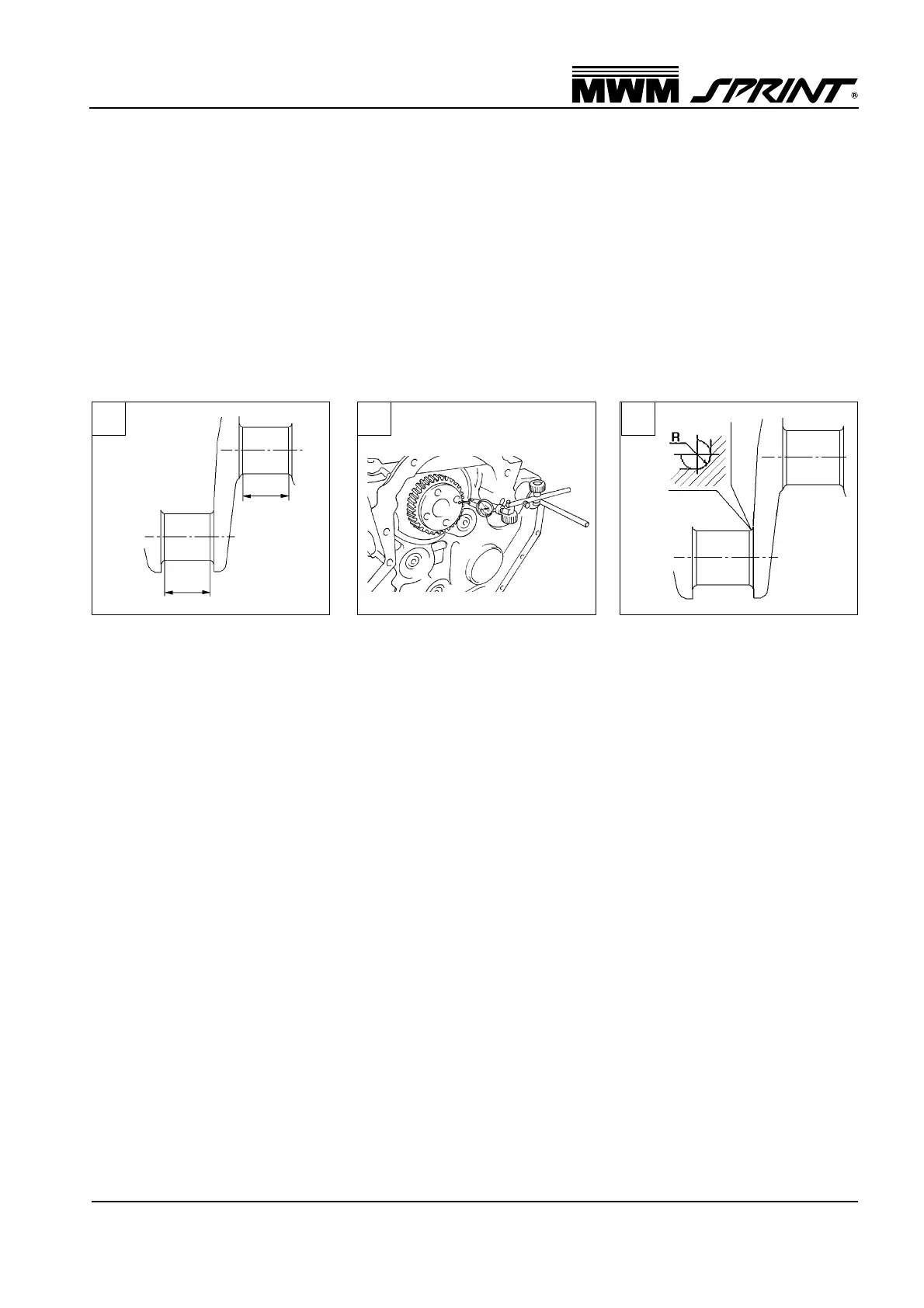

Raio de concordância dos munhões e moentes (9)

Filetes de los muñones y botones (9)

Main journal and crankpin filets (9) .................................................................................................... 3,3 - 3,5 mm

Diâmetro do assento da engrenagem (10)

Diámetro del asiento del piñón (10)

Gear seat diameter (10) .........................................................................................................80,032 - 80,051 mm

Diâmetro do alojamento do volante (10)

Diámetro del asiento del volante (10)

Flywheel seat diameter (10) ...................................................................................................80,032 - 80,051 mm

Diâmetro dos moentes (11)

Diámetro de los botones (11)

Crankpin diameter (11)

Standard.......................................................................................................................54,981 - 55,000 mm

Reparo 1 / Reparo 1 / Undersize 1 ...............................................................................54,731 - 54,750 mm

Reparo 2 / Reparo 2 / Undersize 2 ...............................................................................54,481 - 54,500 mm

Reparo 3 / Reparo 3 / Undersize 3 ...............................................................................54,231 - 54,250 mm

Desgaste máximo dos moentes para serviço (diâmetro mínimo)

Desgaste máximo de los botones para reparación (diámetro mínimo)

Maximum wear for crankpin servicing (minimum diameter) ....................................................................54,10 mm

Largura dos moentes (7)

Anchura de los botones (7)

Largura dos moentes (7) ............................................................................................................... 36,0 - 36,1 mm

Folga axial entre moentes e bronzinas da biela (12)

Huelgo axial entre botones y casquillos de la biela (12)

Side clearance between crankpin and connecting rod bearing shells (12)..................................... 0,22 - 0,55 mm

Folga radial entre moentes e bronzinas da biela

Huelgo radial entre botones y casquillos de la biela

Radial clearance between crankpin and connecting rod bearing shells ......................................0,030 - 0,088 mm
