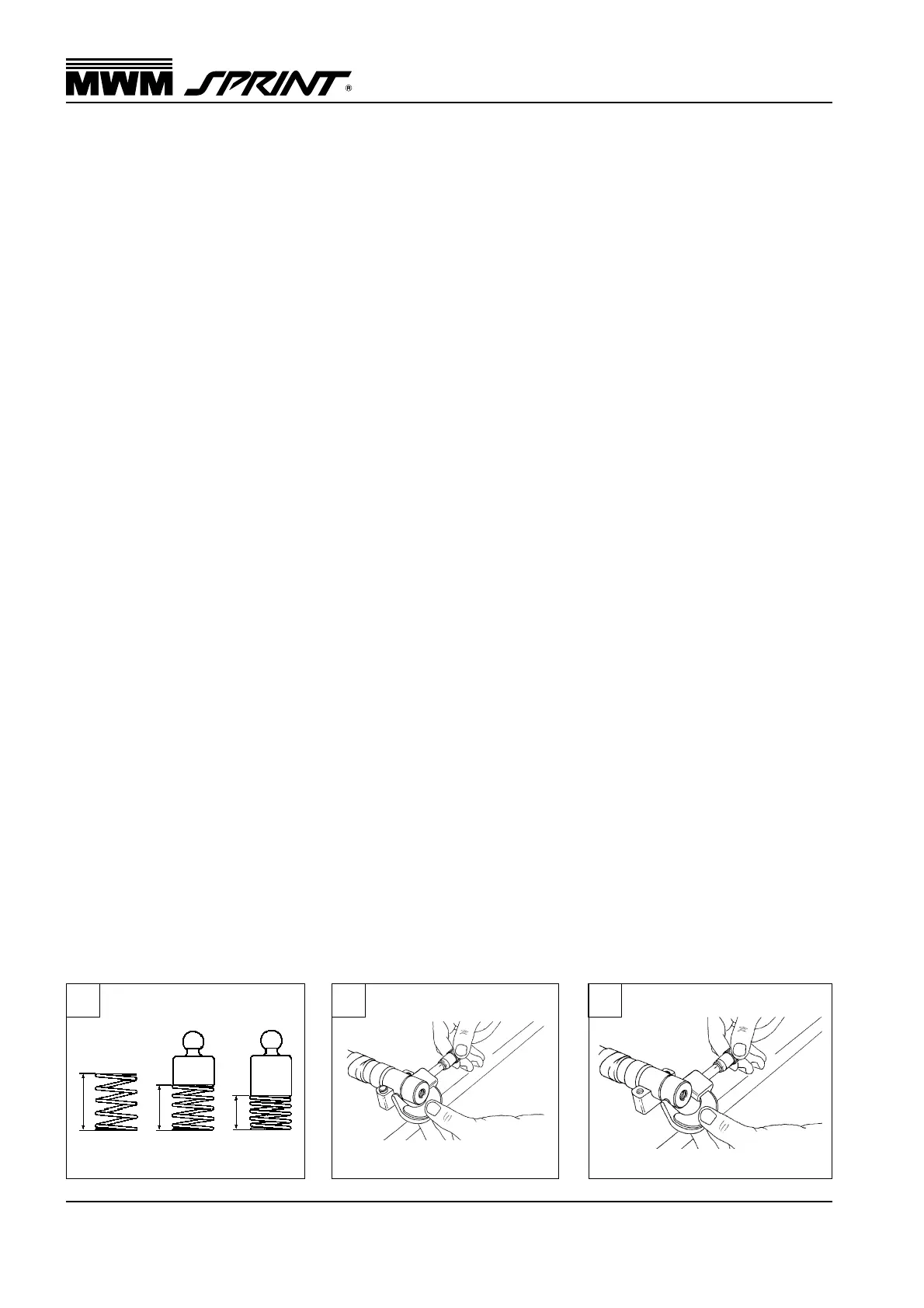

Dados Técnicos
Datos Técnicos
Technical Data
9.407.0.006.0260 21
31
32
33
A
B
Peso (completo com árvore de comando e tampa de válvulas)
Peso (completo con árbol de mando y tapa de las válvulas)
Weight (complete with camshaft and valve cover)
4.07T/TCA ....................................................................................................................................... 37,5 Kg
6.07T/TCA ........................................................................................................................................ 42,9 kg
Altura do cabeçote
Altura de la culata
Cylinder head highness .............................................................................................................. 108,00 ± 0,05 mm
Árvore de comando de válvulas
Árbol de mando de válvulas
Camshaft
Acionamento por engrenagens
Accionamiento por piñones
Gear driven
Diâmetro dos mancais (32)
Diámetro de los cojinetes (32)
Bearing diameter (32) .................................................................................................................. 31,86 - 31,88 mm
Diâmetro do assento da engrenagem (33)
Diámetro del asiento del piñón (33)
Gear seat diameter (33) .............................................................................................................31,86 - 31,88 mm
Empenamento máximo (34)
Alabeo máximo (34)
Maximum warping (34)
4.07T/TCA ......................................................................................................................................0,08 mm
6.07T/TCA ......................................................................................................................................0,11 mm
Folga radial (35)
Huelgo radial (35)
Radial clearance (35) .................................................................................................................... 0,12 - 0,16 mm
Folga axial (36)
Huelgo axial (36)
Side clearance (36) ....................................................................................................................... 0,05 - 0,16 mm
Peso
Peso
Weight
4.07T/TCA ........................................................................................................................................ 3,26 kg
6.07T/TCA ........................................................................................................................................ 4,76 kg
