Dados Técnicos
Datos Técnicos
Technical Data
20 9.407.0.006.0260
Diâmetro externo / Diámetro externo / Outer diameter (27-B)
Admissão / Admisión / Intake ............................................................................... 33,560 - 33,571 mm
Escape / Escape / Exhaust .................................................................................. 40,680 - 40,696 mm
Largura do assento / Anchura del asiento / Seat width (27-C)
Admissão / Admisión / Intake .................................................................................................1,44 mm
Escape / Escape / Exhaust ....................................................................................................1,84 mm
Ângulo do assento / Ángulo del asiento / Seat angle (27-D)
Admissão / Admisión / Intake ......................................................................................................... 30°
Escape / Escape / Exhaust ............................................................................................................ 45°

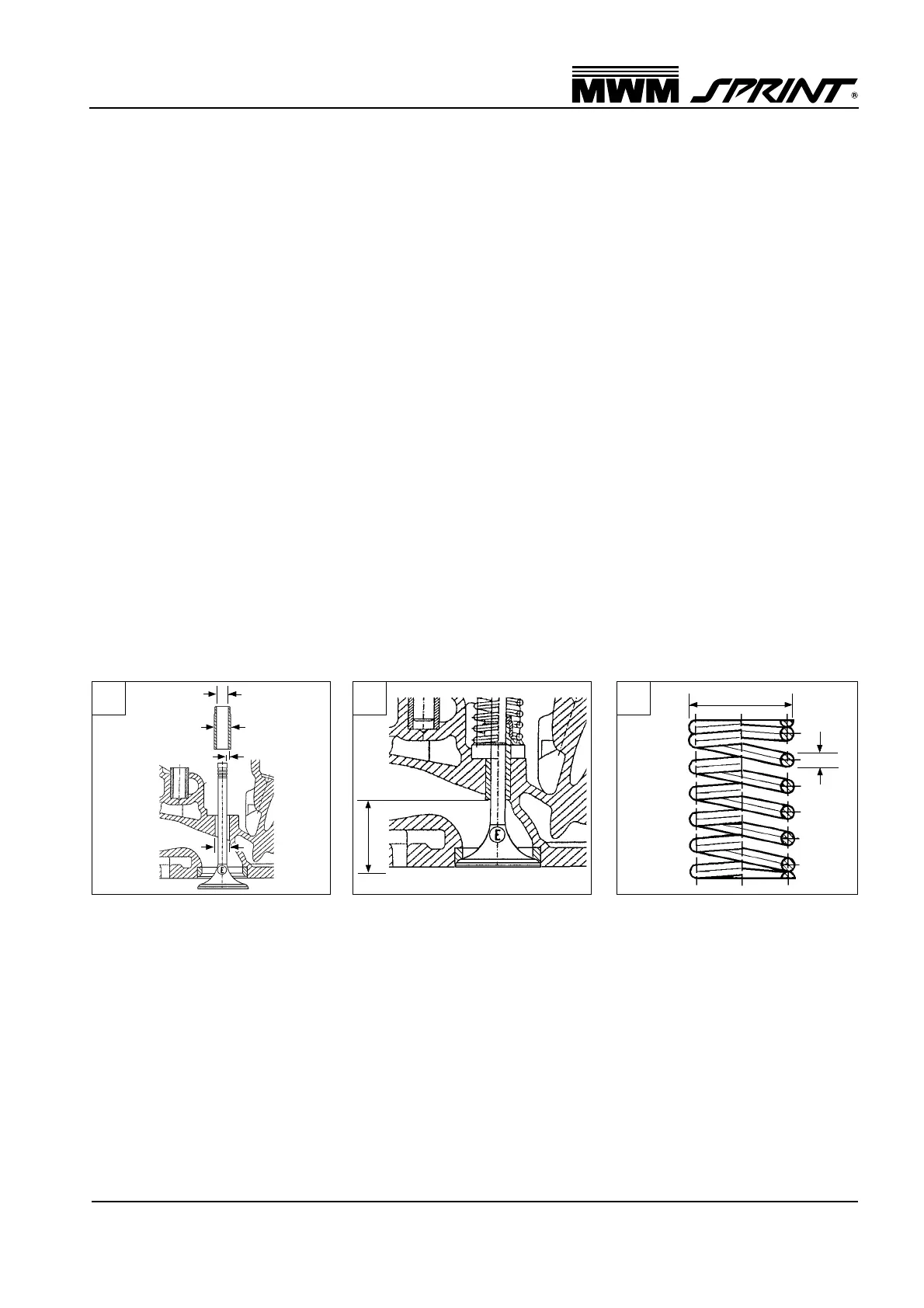

Guia de válvulas
Guía de válvulas
Valve guide
Diâmetro interno / Diámetro interno / Inner diameter (28-A) .............................................7,000 - 7,022 mm
Diâmetro externo / Diámetro externo / Outer diameter (28-B) ......................................12,028 - 12,039 mm
Diâmetro do alojamento / Diámetro del alojamiento / Housing diameter (28-C)............12,000 - 12,021 mm
Folga entre haste da válvula e guia (28-D)
Huelgo entre vástago de la válvula y la guía (28-D)
Clearance between valve stem and guide (28-D) .............................................................0,030 - 0,070 mm
Altura de montagem em relação à face inferior do cabeçote (29)
Altura de montage en relación a la faz inferior de la culata (29)
Assembly height to cylinder head lower surface (29)......................................................... 33,80 - 34,20 mm
Mola das válvulas
Resorte de las válvulas
Valve spring
Diâmetro externo / Diámetro externo / Outer diameter (30-A) ..........................................23,65 - 24,35 mm
Diâmetro do fio / Diámetro del alambre / Wire diameter (30-B) ....................................................... 3,0 mm
Comprimento / Altura / Height (31)
Sem carga / Sin carga / No load.............................................................................................44,3 mm
Carga / Carga / Load (A) = 15 ± 1,6 kgf..................................................................................35,0 mm
Carga / Carga / Load (B) = 29,5 ± 1,7 kgf...............................................................................24,0 mm
28
29 30
C
D
B
A
A
B
