Dados Técnicos
Datos Técnicos
Technical Data
9.407.0.006.0260 19
Válvulas
Válvulas
Valves
Diâmetro da haste / Diámetro del vástago / Stem diameter (23-A) .................................... 6,952 - 6,970 mm
Altura da cabeça / Altura de la cabeza / Head height (23-B)
Admissão / Admisión / Intake .......................................................................................1,50 - 1,70 mm
Escape / Escape / Exhaust ..........................................................................................1,90 - 2,10 mm
Largura da face / Anchura del asiento / Seat width (23-C)
Admissão / Admisión / Intake .................................................................................................3,20 mm
Escape / Escape / Exhaust ....................................................................................................2,83 mm
Diâmetro da cabeça / Diámetro de la cabeza / Head diameter (23-D)
Admissão / Admisión / Intake ................................................................................... 32,90 - 33,10 mm
Escape / Escape / Exhaust ...................................................................................... 39,90 - 40,10 mm
Profundidade da válvula fechada em relação à face do cabeçote
Profundidad de la válvula cerrada en relación a la faz de la culata
Closed valve height to cylinder head surface ............................................................................. ± 0,10 mm
Curso total da válvula / Carrera total de la válvula / Valve lift (24)
Admissão / Admisión / Intake .................................................................................................. 9,0 mm
Escape / Escape / Exhaust ....................................................................................................11,0 mm
Folga com motor frio (admissão e escape) (25)
Huelgo de las válvulas com motor frío (25)
Valve clearance with cold engine (25) ..................................................................................0,20 ± 0,10 mm

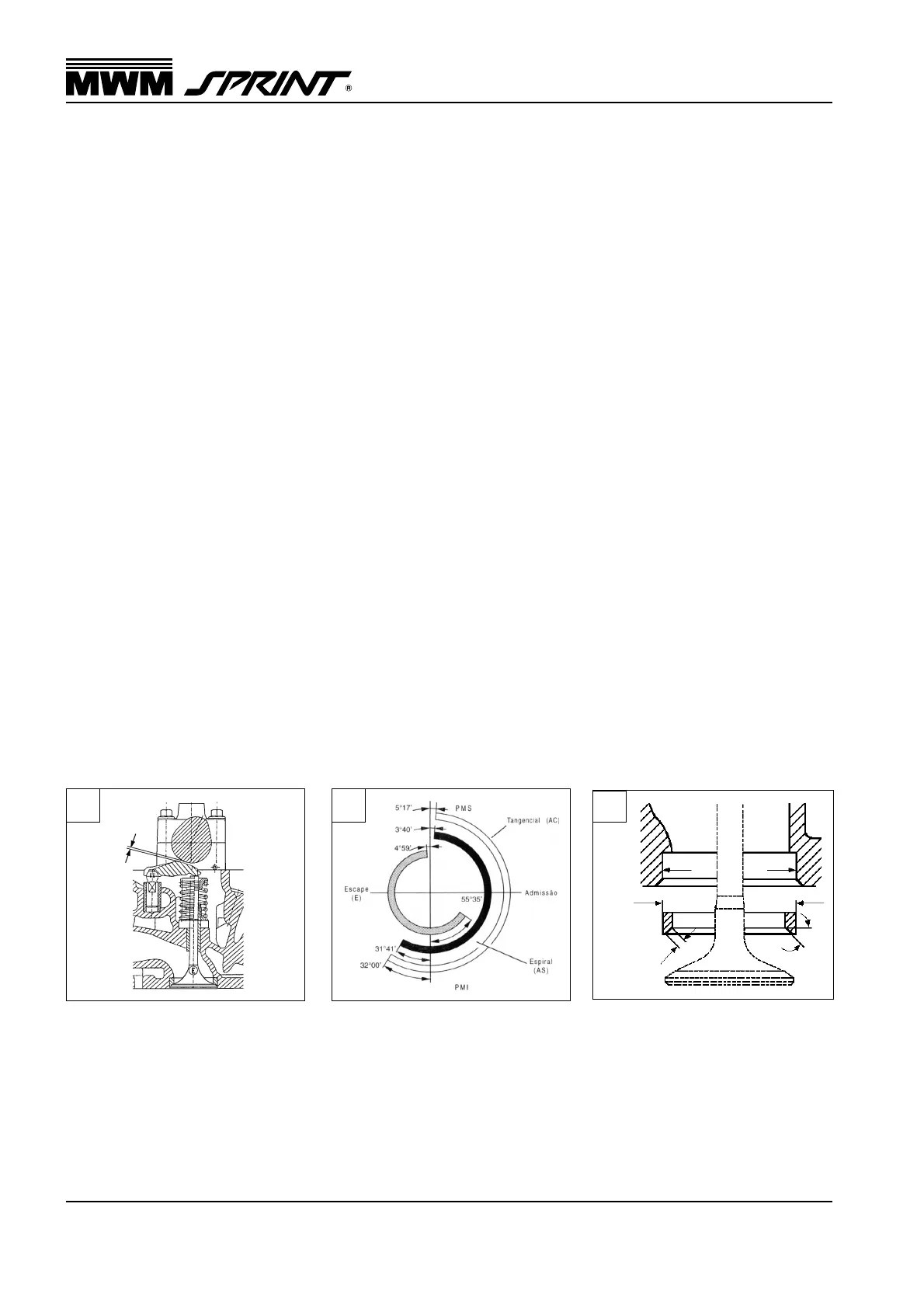

Diagrama de abertura e fechamento das válvulas (folga das válvulas = 1 mm) (26)
Diagrama de abertura y cierre de las válvulas (huelgo de las válvulas = 1 mm) (26)
Valve timing diagram (valve clearance = 1 mm) (26)
Tolerância / Tolerancia / Allowance ............................................................................................... ± 3°
25
27
A
B
C
D
Sede de válvulas
Asiento de válvulas
Valve seat
Diâmetro do alojamento / Diámetro del alojamiento / Valve seat seating diameter (27-A)
Admissão / Admisión / Intake ............................................................................... 33,325 - 33,500 mm
Escape / Escape / Exhaust .................................................................................. 40,600 - 40,625 mm
