MWM Sprint 4.07T - Page 25

Dados Técnicos
Datos Técnicos
Technical Data
9.407.0.006.0260 23

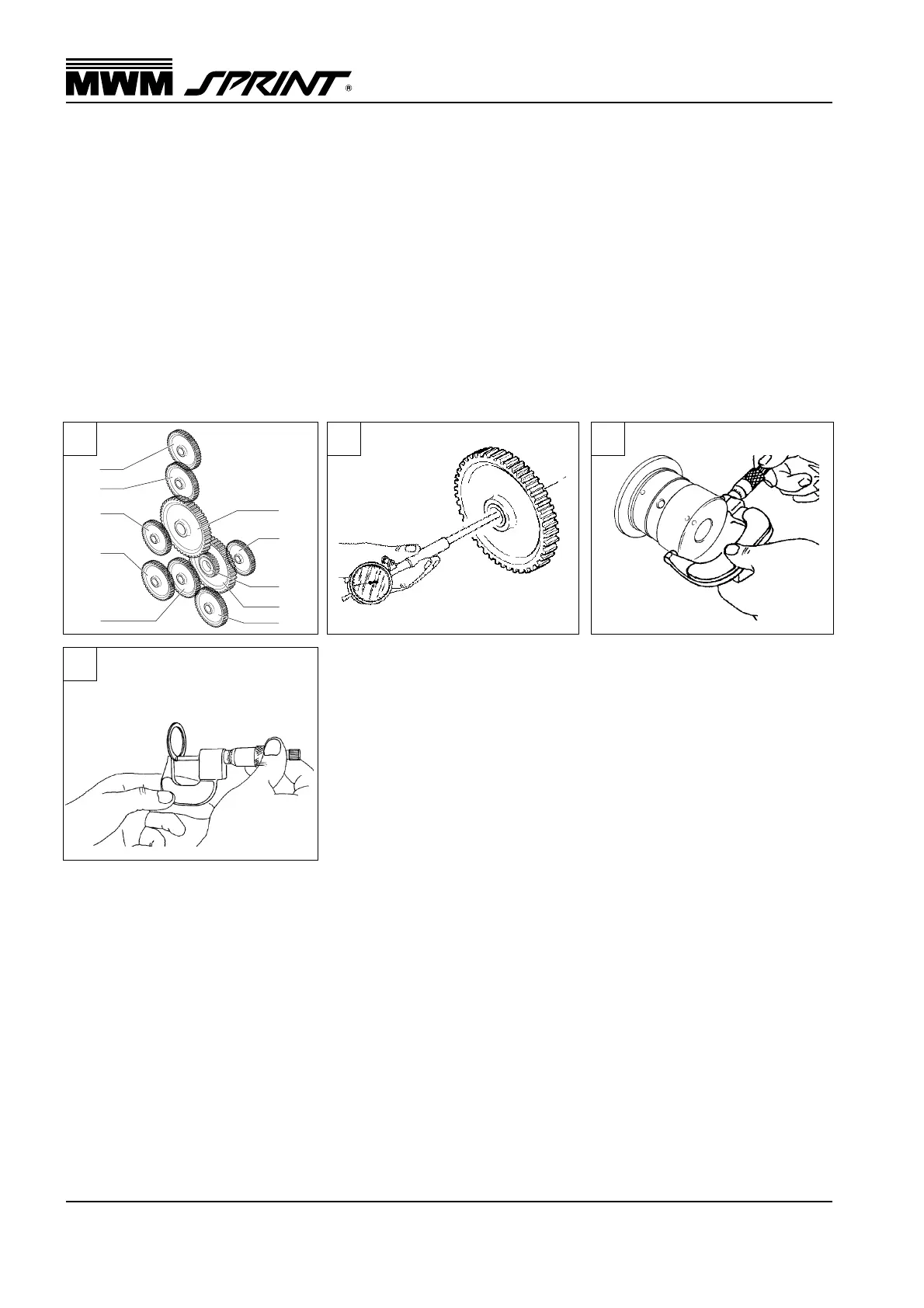

Folga axial (engrenagens B/C, D, F, I)
Huelgo axial (piñones B/C, D, F, I)
Side clearance (gears B/C, D, F, I) ................................................................................................ 0,06 - 0,14 mm
Folga circunferencial entre dentes (todas)
Huelgo de circunferencia entre flancos de los dientes (todas)
Backlash (all gears) ....................................................................................................................... 0,06 - 0,17 mm
Espessura do anel de encosto (40)
Espesor del anillo de ajuste (40)
Thrust ring thickness (40)
Medida 1 / Medida 1 / Size 1 ............................................................................................... 2,45 - 2,49 mm
Medida 2 / Medida 2 / Size 2 ............................................................................................... 2,50 - 2,54 mm
Medida 3 / Medida 3 / Size 3 ............................................................................................... 2,56 - 2,60 mm
38 39
40
H
C
B
A
D
37
I
J
E
F
G
