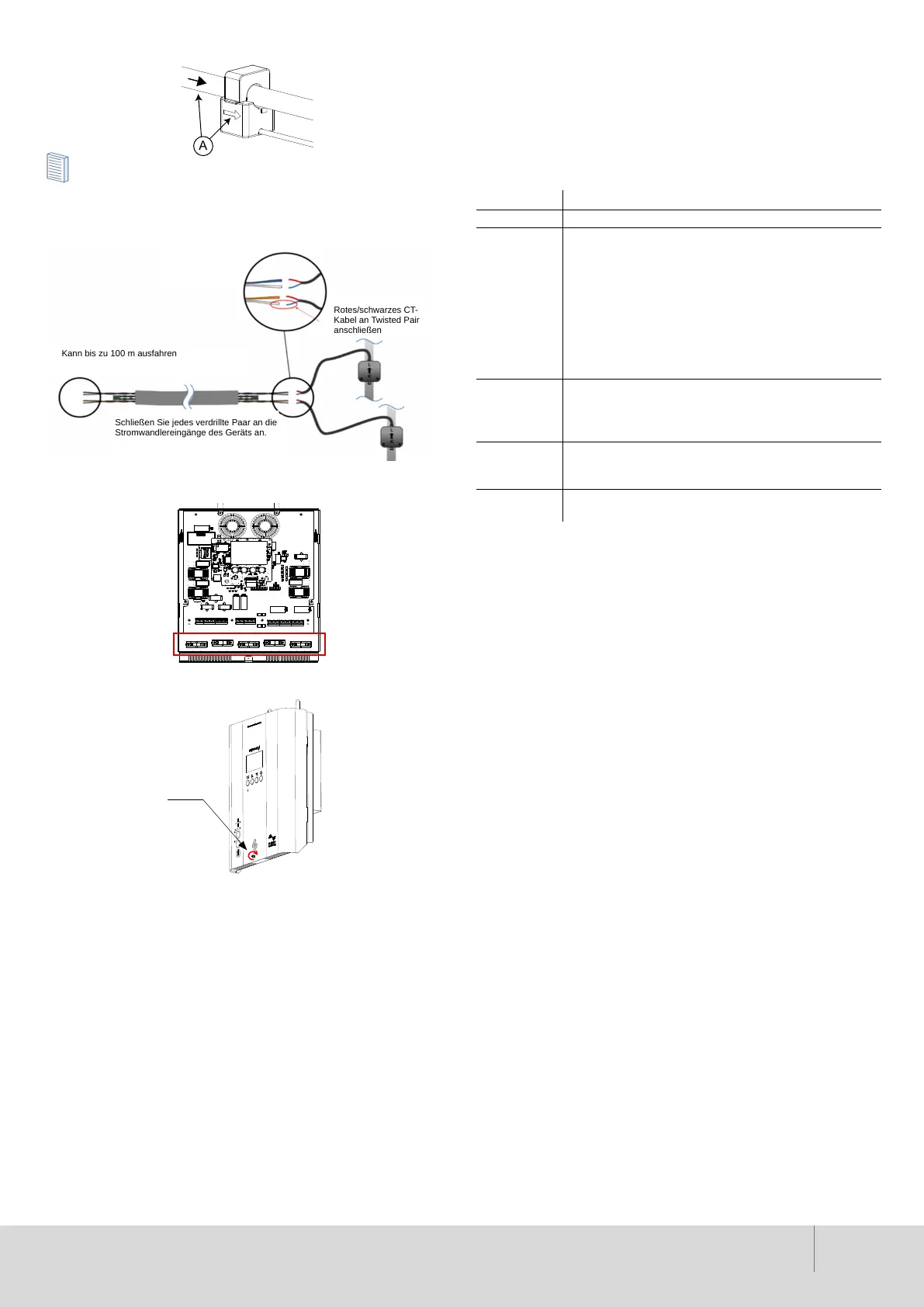

6. Montieren Sie den/die Stromwandler nach Bedarf an stromführende
Leiter, wobei der Pfeil in Richtung des Stromusses zeigen muss.
Nur ein Netzstromwandler (pro Phase) für die gesamte Anlage.
Verlängern des CT
Zur Verlängerung des CT-Sensorkabels kann ein einzelnes Paar eines
CAT5/6/7-Kabels verwendet werden.
7. Klemmen Sie alle Kabel mit den mitgelieferten Kabelschellen ab.
8. Bringen Sie die Abdeckung von eddi+ wieder an und ziehen Sie die
Kreuzschlitzschraube (1) an, um sie zu sichern.
9. Führen Sie alle relevanten Tests und Inspektionen in Übereinstimmung
mit den örtlichen Vorschriften durch, bevor Sie den Strom einschalten.
10. Folgen Sie nach dem Einschalten den Einrichtungsbildschirmen
des Installationsassistenten, um die Geräteeinstellungen zu
kongurieren. Dazu gehört auch das Festlegen eines Passworts für
das Menü “Installateur-Einstellungen”.
3. Installateur-Einstellungen
Phasenrotation
Die Phasenrotation wird nur bei dreiphasigen Geräten verwendet und sollte
mit der Verdrahtung der Eingangsklemmen übereinstimmen. Es sind nur die
folgenden spezischen Optionen verfügbar:
1/2/3 (Ph-1 an “L1”, Ph-2 an “L2”, Ph-3 an “L3”)
2/3/1 (Ph-2 an “L1”, Ph-3 an “L2”, Ph-1 an “L3”)
3/1/2 (Ph-3 an “L1”, Ph-1 an “L2”, Ph-2 an “L3”)
Gerätelimit
Der maximale Strom, den eddi+ pro Phase aufnehmen kann (auch beim
Boosten). Dies ist nützlich, wenn der Versorgungsstrom begrenzt ist.
Einstellung Funktion Beschreibung
Keine Es ist kein Batteriesystem installiert
Auf
Auadung
beschränken
Begrenzt die Leistung des eddi+ (außer beim Boosten),
um ein unerwünschtes Entladen eines AC-gekoppelten
Batteriesystems zu verhindern. Diese Einstellung erfordert
keinen Stromwandler zur Überwachung der Batterie,
aber einen Stromwandler zur Überwachung der Solar-/
Winderzeugung.
Hinweis: Diese Einstellung dient der Unterstützung
von Altanlagen - es ist besser, einen Stromwandler zur
Überwachung der Batterie zu installieren und eine der
folgenden Einstellungen zu verwenden.
Entladen
vermeiden
Verhindert, dass das eddi+ (oder andere verknüpfte
myenergi-Geräte) die Batterie entlädt, wenn
überschüssiger Strom vom Solar- oder Windgenerator
verwendet wird.
Laden
vermeiden
ermöglicht es dem eddi+ (oder anderen verknüpften
myenergi-Geräten), beim Auaden mit Solar- oder
Windenergie Vorrang vor der Batterie zu haben.
Vermeiden
Sie beides
Bietet beide der oben genannten Funktionen.
Phasen saldieren
Alle Zählerstände von 3-phasigen myenergi-Geräten werden saldiert.
Das bedeutet, dass überschüssige Erzeugung auf JEDER Phase als für
den Verbrauch auf JEDER anderen Phase verfügbar angesehen wird. Dies
ermöglicht eddi+ die Überwachung der gesamten Export- und Importzahlen
des Netzes.
Sie müssen die drei Phasen saldieren. Navigieren Sie dazu im Menü des
eddi+-Gerätes zu: Versorgungsnetz > Netzphasen und aktivieren Sie die
Netzphasenbildung.
Exp Schwellenwert
Die Menge des Exports, die überschritten werden muss, bevor eddi+ beginnt,
Strom an die angeschlossene Last umzuleiten. Sobald die Umleitung beginnt,
wird die gesamte überschüssige Leistung abzüglich der Exportmarge (siehe
unten) an die angeschlossene Last umgeleitet.
Exportleistung
Legt einen Mindestwert für die Exportleistung fest, der beibehalten wird,
wenn eddi+ überschüssige Leistung an die Heizung abgibt. Normalerweise
wird die Exportmarge auf 0W (null Watt) eingestellt und der gesamte
verfügbare Überschuss wird an die Last umgeleitet, jedoch ist es manchmal
erwünscht, jederzeit ein minimales Exportniveau zu haben.
Reaktionsverzögerung
Legt eine Verzögerung fest, bevor eddi+ beginnt, Strom umzuleiten
(nachdem der Exportschwellenwert überschritten wurde).
Die Standardeinstellung ist 0s (null Sekunden). Wenn jedoch ein
AC-gekoppeltes Batteriespeichersystem auf dem Grundstück
installiert ist, muss dieser Wert möglicherweise erhöht werden.
Lastausgleich/Strombegrenzung
Stromwandler können auch zur Begrenzung des von myenergi-Geräten
aufgenommenen Stroms verwendet werden, um eine Überlastung von
Stromkreisen zu vermeiden; dies wird als Lastausgleich oder Lastbegrenzung
bezeichnet. Es gibt vier verschiedene Arten der Strombegrenzung, die
einzeln oder kombiniert für komplexere Situationen verwendet werden
können.
Relais und eSense
Die eddi+ Relais und eSense-Optionen ermöglichen zahlreiche
Verdrahtungskongurationen und umfassen die folgenden Funktionen:
• Zwei unabhängige Relais mit einer Nennleistung von 250V AC, 16A.
• eSense-Eingang (Bereich 3,3-230Vrms. Spannungsfreier Kontakt; 24V
DC vom Gerät versorgt).
• Zwei Temperatursensoreingänge (PT1000)
Die beiden Relais können unabhängig voneinander für verschiedene
Funktionen eingestellt werden, oder sie können als Paar arbeiten.
1
A
Netzgrenze/Importgrenze
Der Grenzwert, der vom Netzanschluss bezogen werden kann, d. h. der
maximale Importstrom oder der Nennwert des SLS. Dies ist ein globaler
Grenzwert, so dass alle gekoppelten myenergi Geräte bei der Begrenzung
berücksichtigt werden.
AC-Batterie eines Drittanbieters
Wenn auf dem Grundstück ein statisches, AC-gekoppeltes Batteriesystem
installiert ist, ist es möglich, den eddi+ wie in der folgenden Tabelle
dargestellt zu betreiben, vorausgesetzt, es wurde ein Stromwandler zur
Überwachung des Batteriewechselrichters installiert.
11/16
Schließen Sie jedes verdrillte Paar an die
Stromwandlereingänge des Geräts an.
Kann bis zu 100 m ausfahren
Rotes/schwarzes CT-
Kabel an Twisted Pair
anschließen
