3. МОНТАЖ

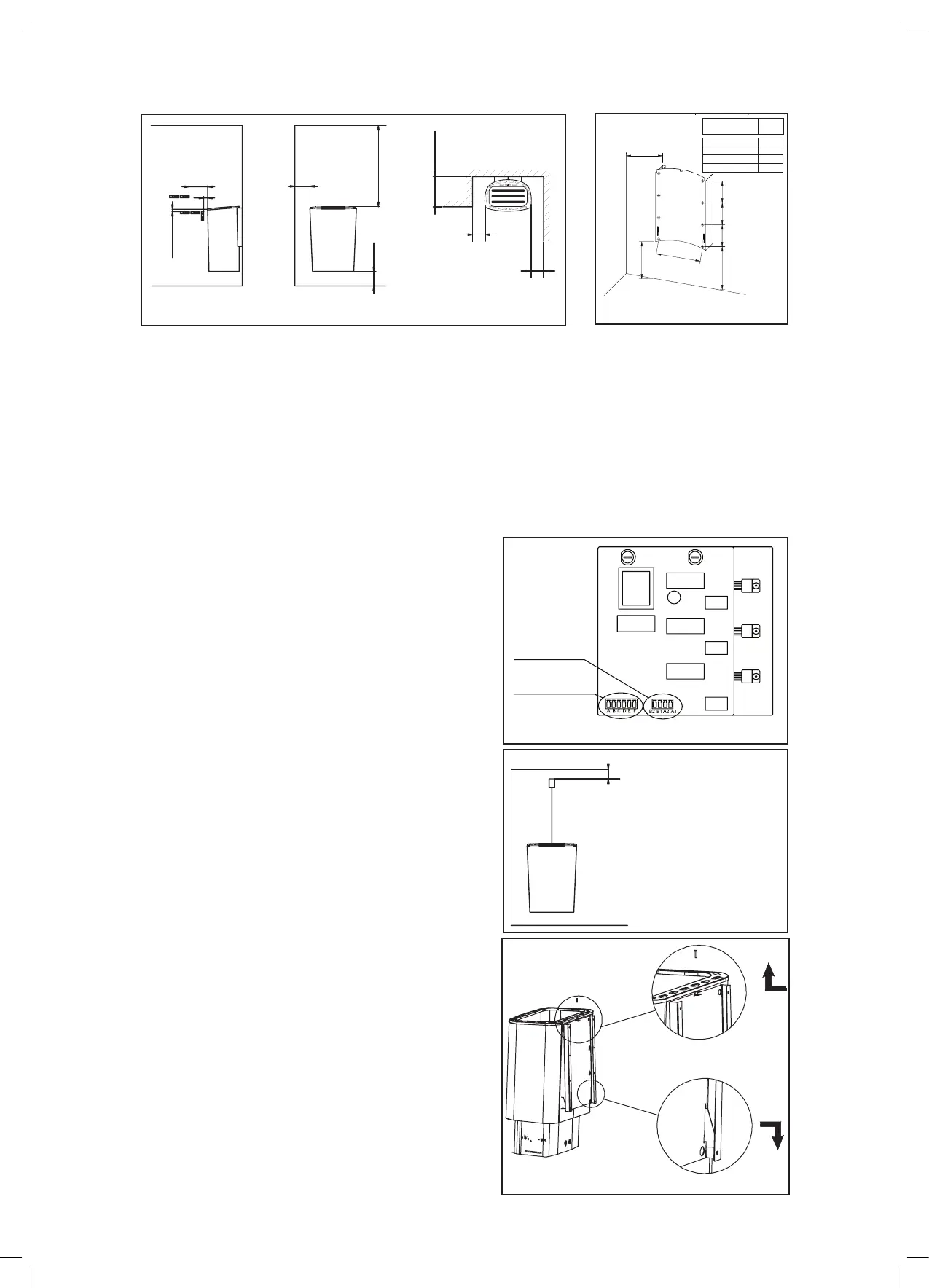

3.1 Инструкция по монтажу каменки и датчика
- Прикрепите крепежный лист к стене винтами, входящими в комплект,
согласно рисунку 2.
- Подключение электрокаменки к электросети может производить только
профессиональный электрик согласно действующим правилам техники
безопасности.
- В качестве соединительного кабеля следует пользоваться кабелем с
резиновой изоляцией типа H07RN-F или аналогичным.
Поперечное сечение кабеля и размер предохранителя указаны в таблице 1.
-
Подключение соединительного кабеля
-
Переверните электрокаменку вверх дном
- откройте дно кожуха электрической
коробки
- подключите соединительный кабель
- Подключите соединения блока
управления и термостата к разъемам
схемной платы (Рисунок 3.1)
-
Прикрепите зажимы для проводов
к корпусу соединительной коробки
- прикрепите дно защитного кожуха
электрической коробки
- переверните каменку в правильное
положение
-
Прикрепите датчик к стене.
См. рисунок 3.2
- К датчику можно провести скрытую
проводку проводов.
НАСТЕННАЯ УСТАНОВКА
- Установите крепежные ушки,
располагающиеся в задней части
каменки, в крепежные пазы настенного
крепежного листа (рисунок 4A).
- Протолкните верхний край крепежного
листа между кожухом каменки и
верхней рамой. Проверьте, чтобы
крепежные ушки каменки прочно
устанавливались в пазах настенного
крепежного листа (рисунок 4B).
- Зафиксируйте крепление каменки по
верхней кромке с помощью винтового
зажима (рисунок 4C).
- В результате емкость для камней
фиксируется к кожуху каменки и крепежному листу.
