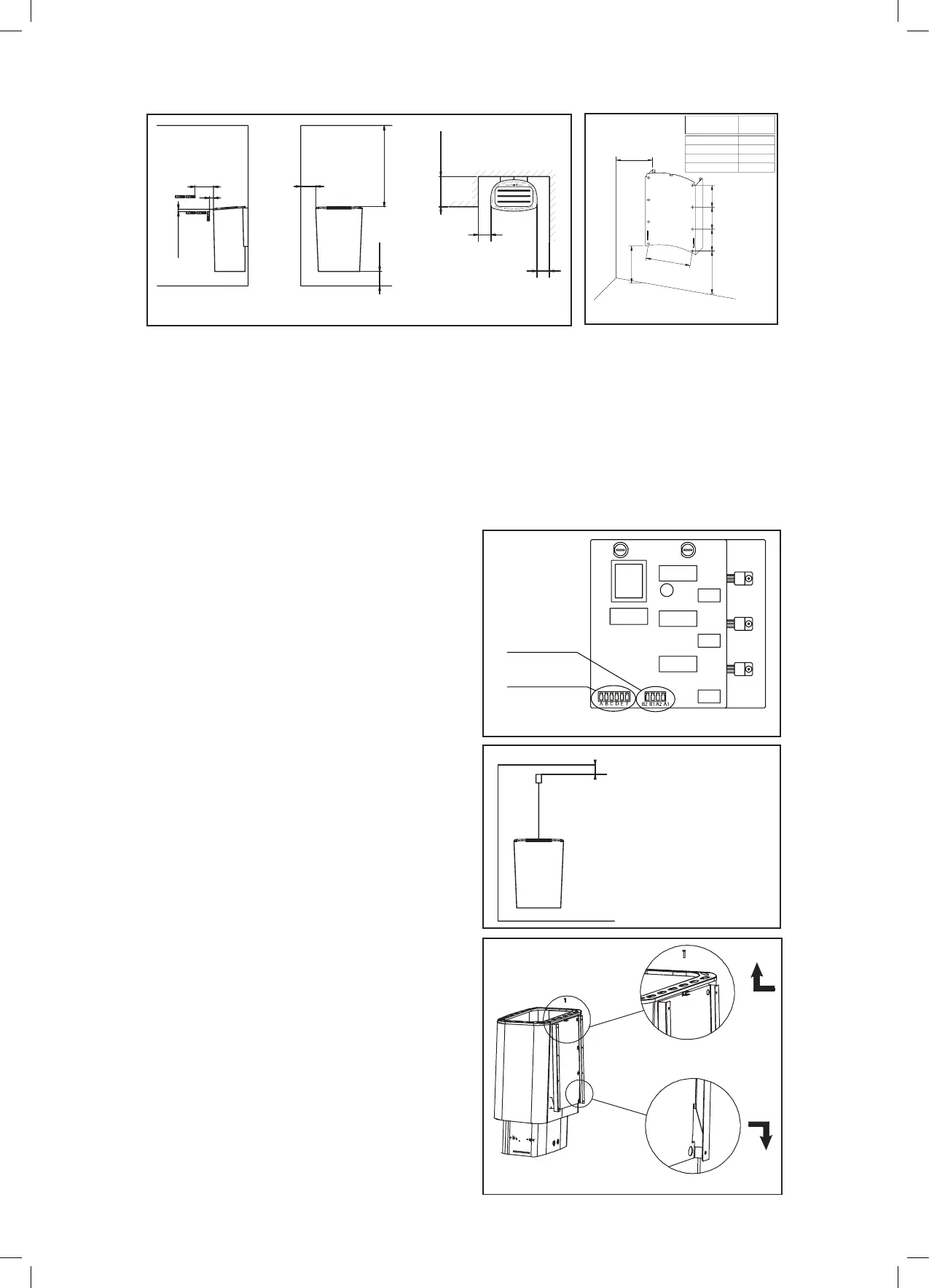

3. INSTALLATION:
3.1 Installationsanvisning av bastuugn och sensor
- Fäst bastuugnens fästplatta i väggen med de medföljande skruvarna
i enlighet med figur 2.
- Bastuugnen får anslutas till elnätet bara av en elmontör med
installationsrättigheter i enlighet med gällande bestämmelser.
- Som anslutningskabel skall man använda en gummikabel av typ H07RN-F
eller motsvarande. Kabelns tvärsnitt och säkringsstorlek anges i tabell 1.
- Anslutning av elmatningskabeln
- vänd bastuugnen botten up
- öppna eldosans botten
- koppla till anslutningskabeln
- foga handmanöverdosa och sensor
klämma till kretskort stickpropp.
(fig. 3.1)
- installera beteckninges på eldosans
manteln
- fäst dosans botten
- vänd stenmagasinet i rätt läge
- Fäst sensoren i väggen. Se figur 3.2.
- Ledningen av sensoren kan
göras som infälld installation.
INSTALLATION PÅ VÄGGEN:
- Trä öglorna på baksidan av bastuugnen
genom fästskenorna på plåten som skall
fästas på väggen (bilden 4A).
- Skjut den övre kanten av fästplåten mellan
manteln och den övre ramen av bastuugnen
och se till att fästöglorna av bastuugnen
kilar sig i skenorna på plåten som skall
fästas på väggen (bilden 4B).
- Säkra fästningen av den övre kanten av
bastuugnen med en låsningsskruv
(bilden 4C).
- Därmed låses behållaren för stenar vid
manteln och fästplåten av bastuugnen.
