NARVI NOVA ELECTRON Series - Page 23

3. PAIGALDUS
3.1 Elektrikerise ja anduriploki paigaldusjuhend
- Kinnitage vastavalt joonisele 2 kerise kinnitusplaat kaasasolevate kruvide abil seinale.
- Kerist tohib elektrivõrguga ühendada ainult professionaalne elektrimontöör
vastavalt kehtivatele eeskirjadele.
- Ühenduskaablina tuleb kasutada H07RN-F-tüüpi kummikaablit või sellele
vastavat kaablit. Kaabli ristlõikepindala ja kaitsme suurus on toodud tabelis 1.
- Toitekaabli ühendamine
- Keerake elektrikamin tagurpidi
- Avage elektrikarbi põhi.
- Ühendage ühenduskaabel.
-
Ühendage juhtpuldi ja termostaadi
pistmik skeemiplaadi pistmikega
(joonis 3.1)
-
Kinnitage juhtmeklambrid ühenduskarbi
korpuse külge
- Kinnitage karbi põhi tagasi oma kohale.
- Pöörake keris taas püstiasendisse.
- Paigaldage andur seinale.
Vaadake joonist 3.2.
- Anduri juhtmestiku võib
paigaldada ka süvistatult.
SEINALE PAIGALDAMINE
- Paigutage kerise tagaküljel olevad
kinnituskõrvad läbi seinakinnitusplaadi
kinnituspilude (vt joonis 4A).
- Lükake kinnitusplaadi ülaserv kerise
kesta ja ülaraami vahele ja veenduge,
et kerise kinnituskõrvad kinnituvad
seinakinnitusplaadi piludesse (joonis 4B)
- Kinnitage kerise kinnitusplaat ülaservast
lukustuskruvide abil (joonis 4C).
- Niimoodi lukustatakse kiviruum kerise
katte ja kinnitusplaadi külge.

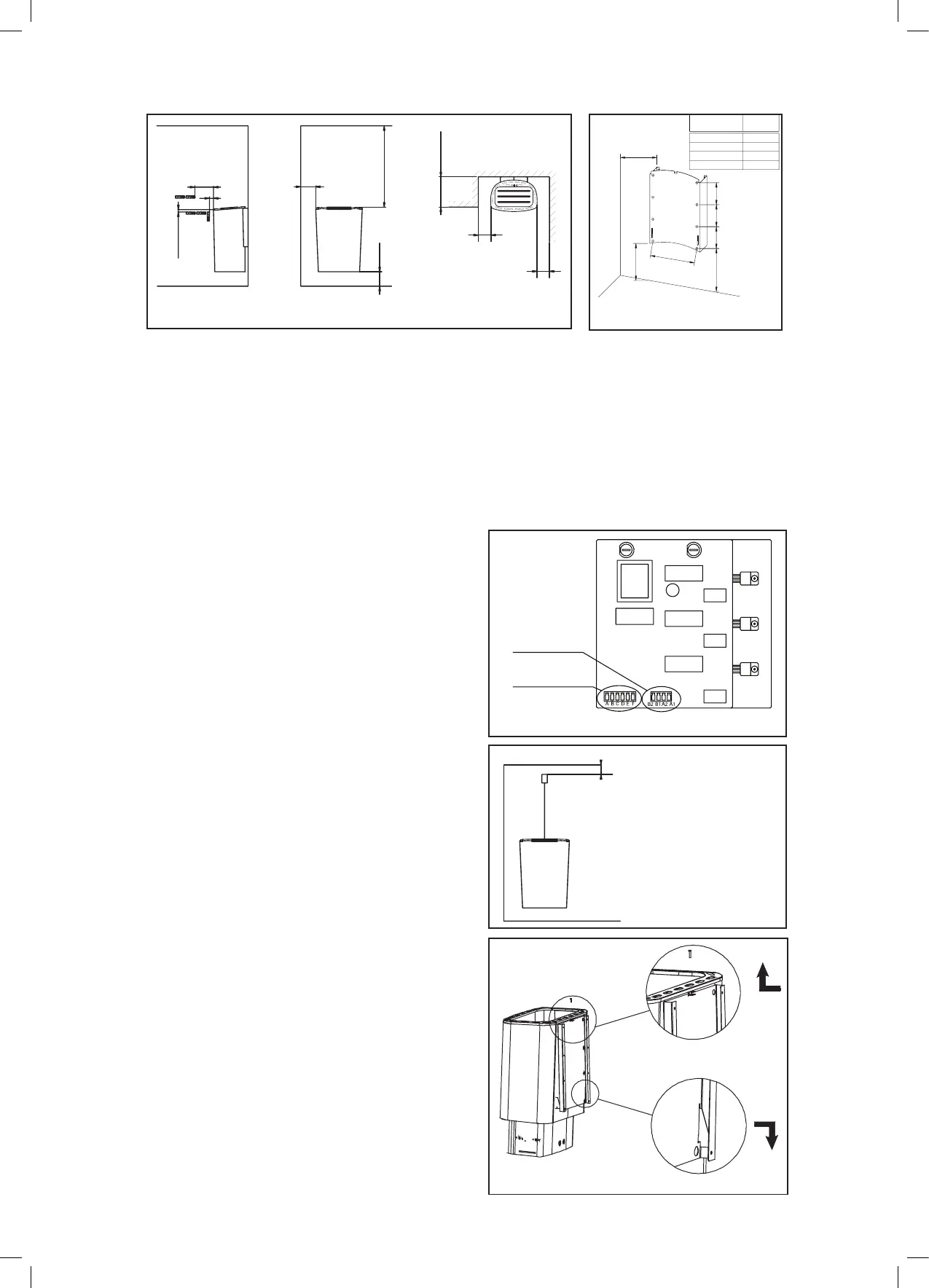

Joonis 2. Kinnitusplaadi koht
Joonis 1. Elektrikerise ELECTRON ohutusvahemikud
Kerise paigaldus
seinaorva
X
min.250
min.260
121
121
121
250
TYYPPI X min
mm
ELECTRON 450 130
ELECTRON 600 130
ELECTRON 800 180
ELECTRON 900 180
TÜÜP
A
A
A
C
B
D
min. 5 cm
max 30 cm
Maks. 30 cm
Min. 5 cm
5 cm
Joonis 3. Anduri
kinnitamine seinale.
Andur peab paiknema
kerise suhtes keskjoonel.
A
B
C
Joonis 4.
Joonis 3.1 Skeemiplaadi pistmikud
Termostaadi
pistmik
Juhtpuldi
pistmik
