3. MONTAVIMAS

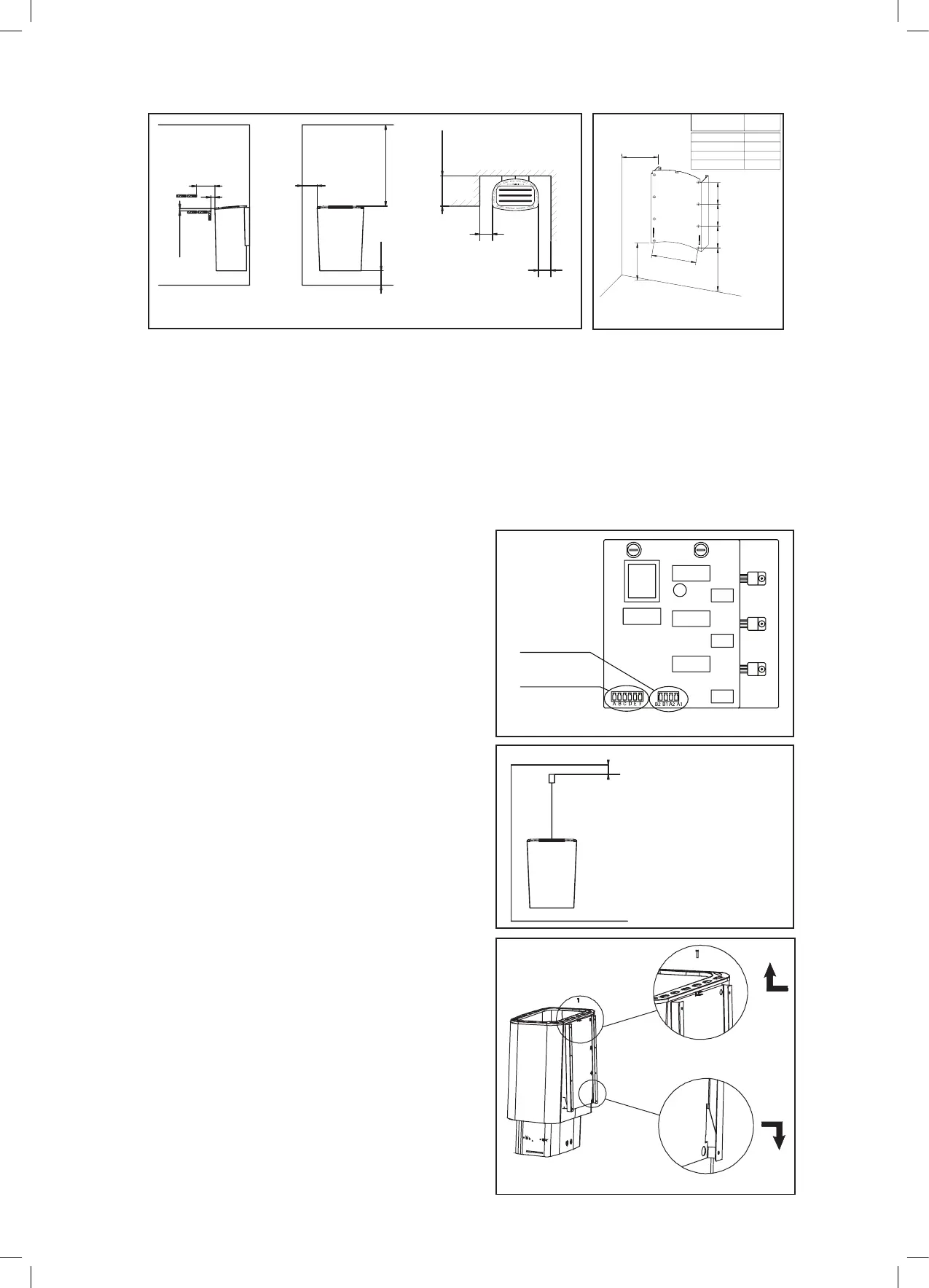

3.1 Elektrinės pirties krosnies ir daviklio montavimo instrukcija
- Pritvirtinkite sutvirtinimo lapą prie sienos sraigtais, įeinančiais į komplektą,
pagal 2 piešinį.
- Elektrinės pirties krosnies pajungimą į elektros tinklą gali vykdyti tiktai
profesionalus elektrikas pagal galiojančias saugumo technikos taisykles.
- Jungiamuoju kabeliu būtina naudoti H07RN-F tipo kabelį su gumine izoliacija
arba analogišką. Skersinis kabelio pjūvis ir saugiklio dydis nurodyti 1 lentelėje.
- Jungiamojo kabelio pajungimas
-
apverskite elektrinę pirties krosnį dugnu į viršų.
- atidarykite elektros dėžutės gaubto dugną
- pajunkite jungiamąjį kabelį
-
Valdymo bloko ir termostato jungimas prie
tvirtinimo plokštės jungčių (3.1 paveikslėlis).
-
Pritvirtinkite laidų gnybtus prie jungiamosios
dėžutės korpuso.
- pritvirtinkite elektros dėžutės
apsauginio gaubto dugną
- pastatykite elektrinę pirties krosnį
į teisingą padėtį
- Pritvirtinkite daviklį prie sienos.
Žiūr. 3.2 pieš.
- Prie daviklio galima nutiesti
uždarą laidų instaliaciją.
SIENINIS MONTAVIMAS
- Įstatykite sutvirtinimo auseles, esančias
užpakalinėje elektrinės pirties krosnies
dalyje, į sieninio sutvirtinimo lapo
sutvirtinimo griovelius (4A piešinys).
- Įstumkite viršutinį sutvirtinimo lapo kraštą
tarp elektrinės pirties krosnies gaubto ir
viršutinio rėmo. Įsitikinkite, kad elektrinės
pirties krosnies sutvirtinimo auselės tvirtai
įsitvirtintų sieninio sutvirtinimo lapo
grioveliuose (4B piešinys).
- Užksuokite elektrinės pirties krosnies
sutvirtinimus prie viršutinės briaunos
sraigtinio gnybto pagalba (4C piešinys).
- Tuomet akmenų talpa ksuojama prie
elektrinės pirties krosnies gaubto ir
sutvirtinimo lapo.
