3. ÖSSZESZERELÉS:

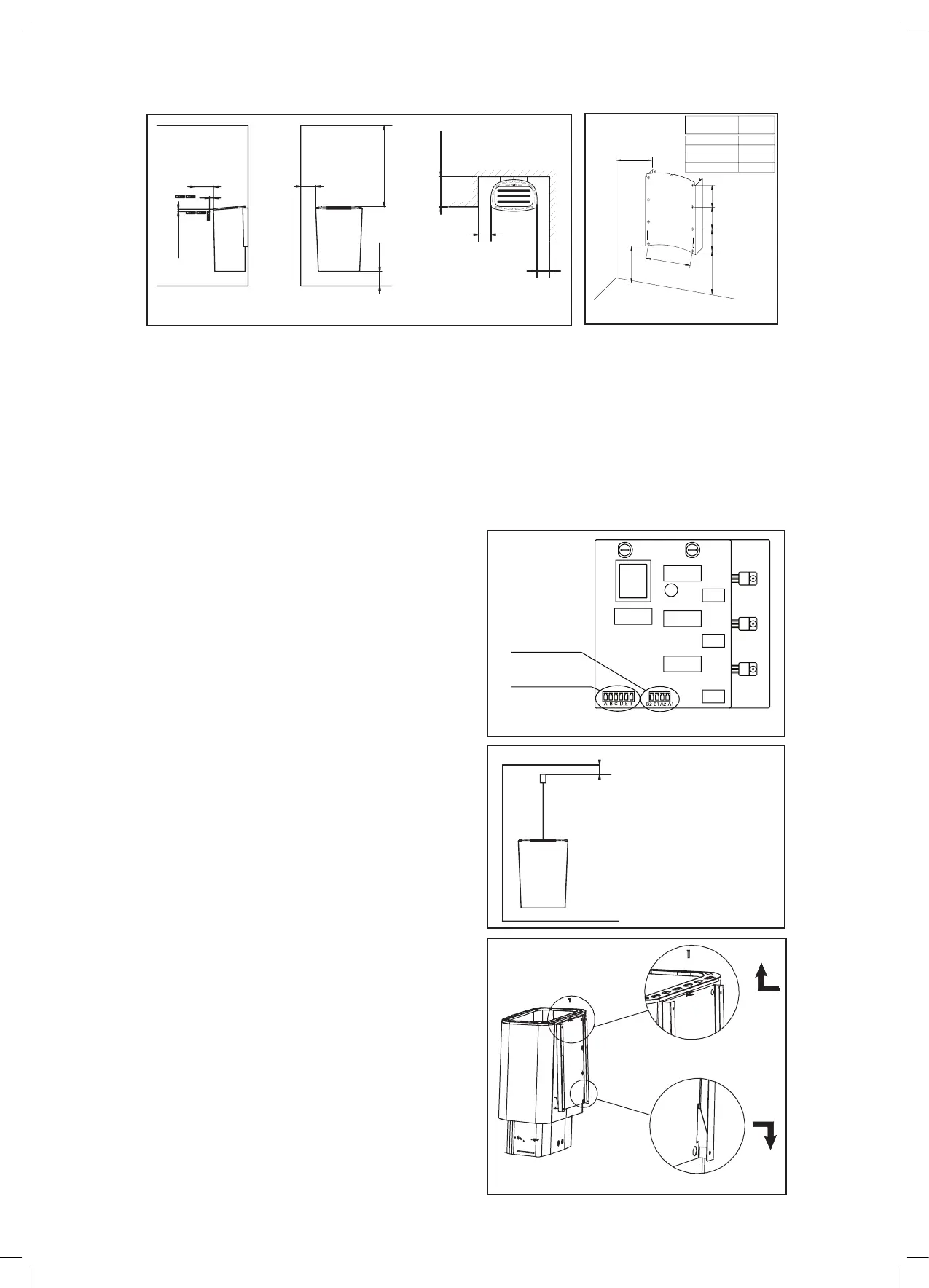

3.1 A köves kemence felállítása és az érzékelő felhelyezése
- A készlethez tartozó csavarok segítségével rögzítse a rögzítő lemezt a falhoz úgy,
mint a 2. ábrán látható.
- A köves kemence villamosítását csakis szakképzett villanyszerelő, a biztonsági
szabályoknak megfelelően végezheti.
- Csatlakozó kábelként gumiszigetelésű H07RN-F típusú, vagy hasonló kábelt
használjon. A csatlakozó kábel keresztmetszetét, valamint a biztosítékok méretét
az 1. táblázat tartalmazza.
- A csatlakozó kábel csatlakoztatása
-
Fordítsa a készüléket az aljával felfelé
- nyissa ki az elektromos készülékház
védőburkának alját
- Csatlakoztassa a csatlakozó kábelt.
- Dugja be a kezelőpult és a hőszabályozó
csatlakozóját
a kapcsolótáblába (3.1 ábra)
- Rögzítse a vezetékek szorítóit
a csatlakozószekrény készülékházához.
- rögzítse le az elektromos készülékház
védőburkának alját
- fordítsa vissza a köves kemencét
megfelelő helyzetbe
- Rögzítse a falhoz az érzékelőt.
Lásd a 3.2 ábrát.
- Az érzékelőhöz rejtett vezetéket is
lehet csatlakoztatni.
FALRA VALÓ RÖGZÍTÉS:
- Helyezze a köves kemence hátsó részén
található szorítófüleit a fali rögzítő lemez
vájataiba. (4A. ábra)
- Tolja át a rögzítő lemez felső peremét
a köves kemence védőburka és felső
váza között. Ellenőrizze, hogy a kemence
szorítófülei biztosan rögzültek-e a fali
rögzítő lemez vájataiban. (4B. ábra).
- Rögzítse a köves kemencét felső pereme
mentén szorítócsavar segítségével.
(4C. ábra).
- Ennek következtében a kőtároló a köves
kemence védőburkához és rögzítő
lemezéhez rögzül.
