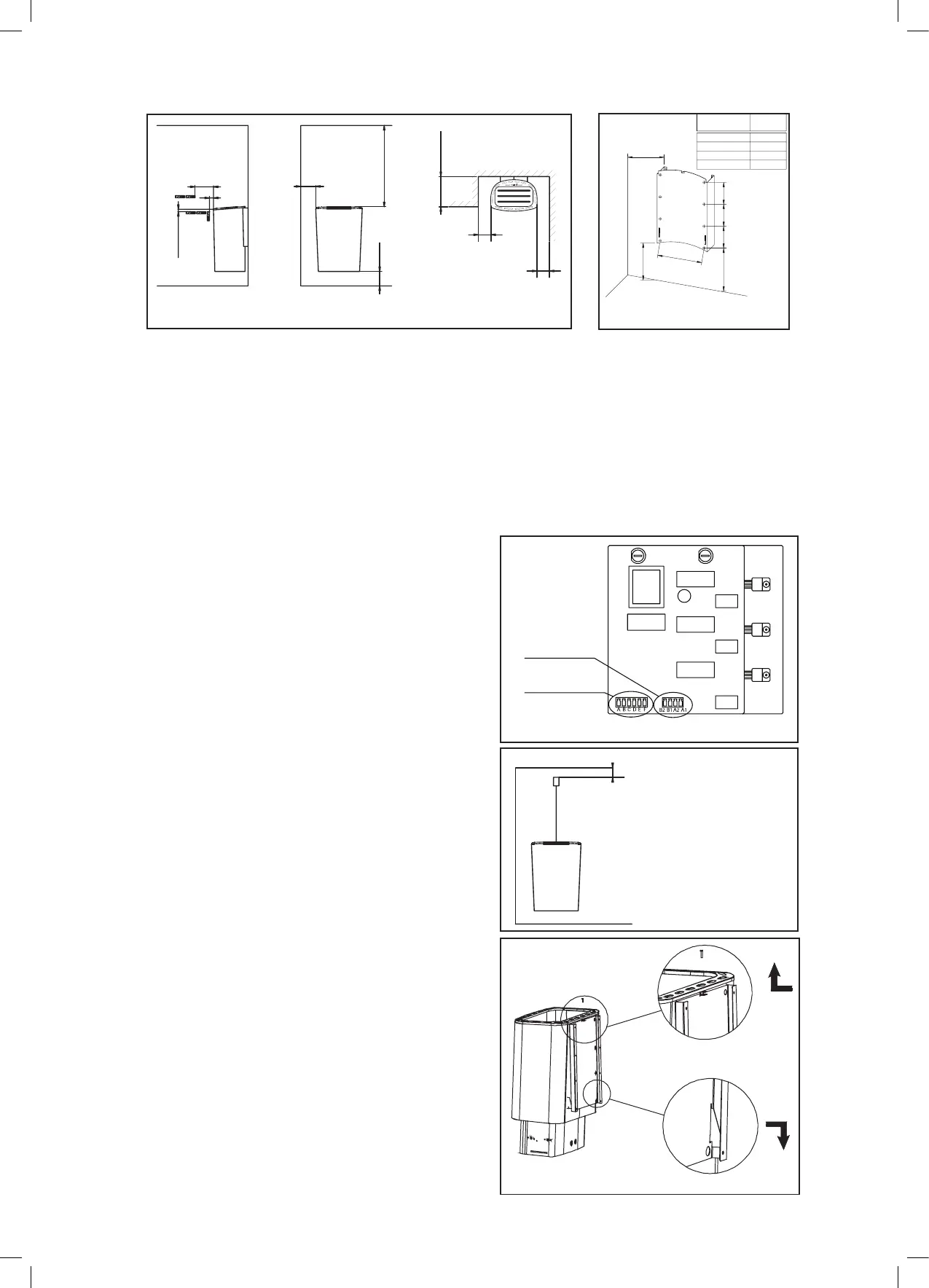

3. MONTAŻ:
3.1 Instrukcja montażu kamionki oraz czujnika
- Przymocujcie arkusz łączący do ściany śrubami, które wchodzą do kompletu,
jak na rysunku 2.
- Podłączyć kamionkę elektryczną do sieci elektroenergetycznej może tylko
profesjonalny elektryk zgodnie z aktualnymi zasadami techniki bezpieczeństwa.
- Jako kabla łączącego należy używać kabla z gumową izolacją typu H07RN-F
lub analogiczny.
Przekrój poprzeczny kabla oraz rozmiar bezpiecznika zaznaczono w tabeli 1.
- Podłączenie kabla łączącego
- odwróćcie kamionkę elektryczną dnem do góry
- otwórzcie dno osłony skrzynki elektrycznej
- podłączcie kabel łączący
- podłączcie łączniki pulpitu sterowania
i termostatu do wtyczek płytki obwodu
(Rysunek 3.1)
-
przymocujcie złącze przewodowe do
obudowy skrzynki łączącej
- podłączcie kabel łączący
- przymocujcie dno osłony zabezpieczającej
skrzynki elektrycznej
- odwróćcie kamionkę we właściwą pozycję
- Przymocujcie czujnik do ściany.
Patrzcie rysunek 3.2
Do czujnika można przymocować
ukrytą skrzynię kabli.
INSTALACJA NAŚCIENNA:
- Wstawcie łączące uszka znajdujące się
w tylnej części kamionki w łączące wpusty
naściennego arkuszu łączącego (rysunek 4A).
- Wepchnijcie górną krawędź łączącego
arkuszu między osłonę kamionki a górną
ramę. Upewnijcie się, że łączące uszka
kamionki mocno utrwaliły się we wpustach
naściennego arkuszu łączącego (rysunek 4B).
- Zaksujcie mocowanie kamionki w górnej
krawędzi za pomocą śrubowego zacisku
(rysunek 4C).
- Na końcu pojemnik dla kamieni mocuje się
do osłony kamionki oraz łączącego arkuszu.
Rysunek 2.
Miejsce na arkusz łączący
