Planar-D1 / Compact-M2 R7
Montagehinweis
n WARNUNG
Gefahr von Verletzungen oder Sachschäden.
`
Schalten Sie vor allen Arbeiten die Anlage Spannungsfrei.
`
Lassen Sie Montagearbeiten ausschließlich von einer Fachkraft durchführen.
1. Montieren Sie den Empfänger nur senkrecht an die Außenwand des Schaltschranks
und stellen Sie sicher, dass die Antenne über die Wand ragt (siehe Abb.).
2. Achten Sie darauf, dass die Antenne nicht teilweise oder ganz durch Metallteile
abgeschirmt wird (siehe Abb.).
3. Verlegen Sie bei der Montage in der Kabine oder im Schaltschrank die Antenne
unter Verwendung des Verlängerungskabels nach außen und bringen Sie diese mit
dem Befestigungswinkel möglichst waagerecht mit Abstand zu abschirmenden
Metallteilen an (siehe Abb.).
4. Montieren Sie die Antenne grundsätzlich immer so, dass diese bei jedem Standort-
wechsel des Senders sichtbar bleibt.
Typenschild
Auf dem Typenschild werden folgende Daten angegeben:
– Empfängertyp
– Fabrikationsnummer
– Frequenzbereich
– Zulassung bei Nicht-EU-Ländern
Geben Sie bei Rückfragen bitte stets die Fabrikationsnummer an.
Inbetriebnahme
► Schließen Sie den Empfänger über das Anschlusskabel an die zu steuernde Anlage an.
Beachten Sie hierbei die Anweisungen des Anlagenherstellers.
Wir empfehlen, den Anschluss des NBB-Empfängers zur steuernden Anlage
über einen zentralen, gut zugänglichen Steckverbinder (z. B. Typ Tyco (HTS-)
Steckverbinder Serie HE/HB/HN/HA oder vergleichbare von anderen Herstellern)
zu realisieren, um im Service-Fall eine schnelle und eindeutige Fehlerdiagnose
zu ermöglichen und um den Empfänger ohne Montageaufwand abnehmen zu
können.
Befolgen Sie folgende Anweisungen bei Anlagen die noch nie mit einer Funkfernsteuerung
betrieben worden sind:
► Verlegen Sie ein Massekabel (Null-Leiter). Ansonsten kann die Stromversorgung zur
Empfangselektronik nicht hergestellt werden!
► Achten Sie bitte darauf, dass die Betriebsspannung des Empfängers mit den Anschluss-
werten der zu steuernden Anlage übereinstimmt.
► Die gültige Betriebsspannung entnehmen Sie bitte den technischen Unterlagen.

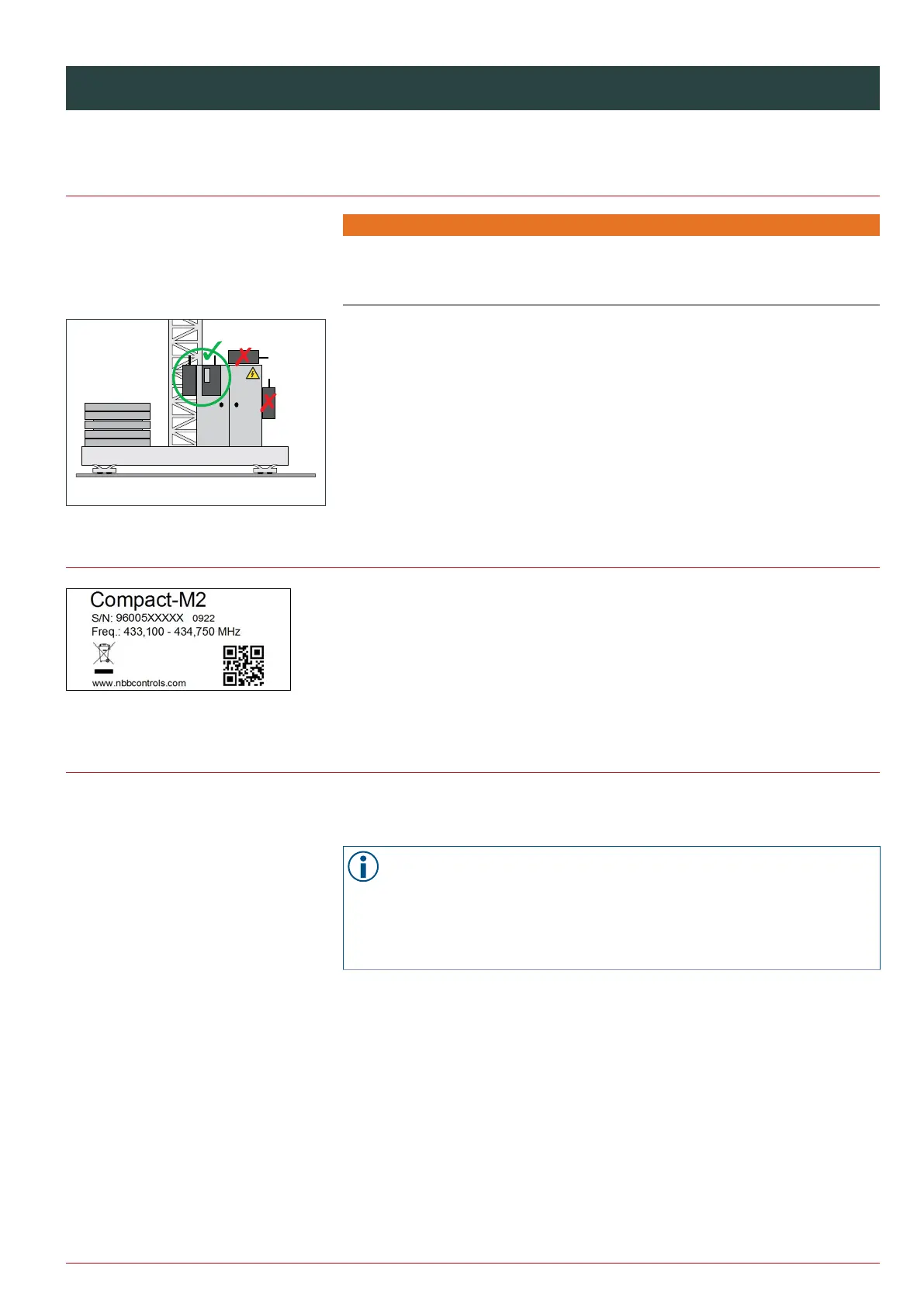

Montage am Beispiel eines Turmdrehkrans
Empfänger Compact-M2 R7
Beispiel Typenschild
