PL

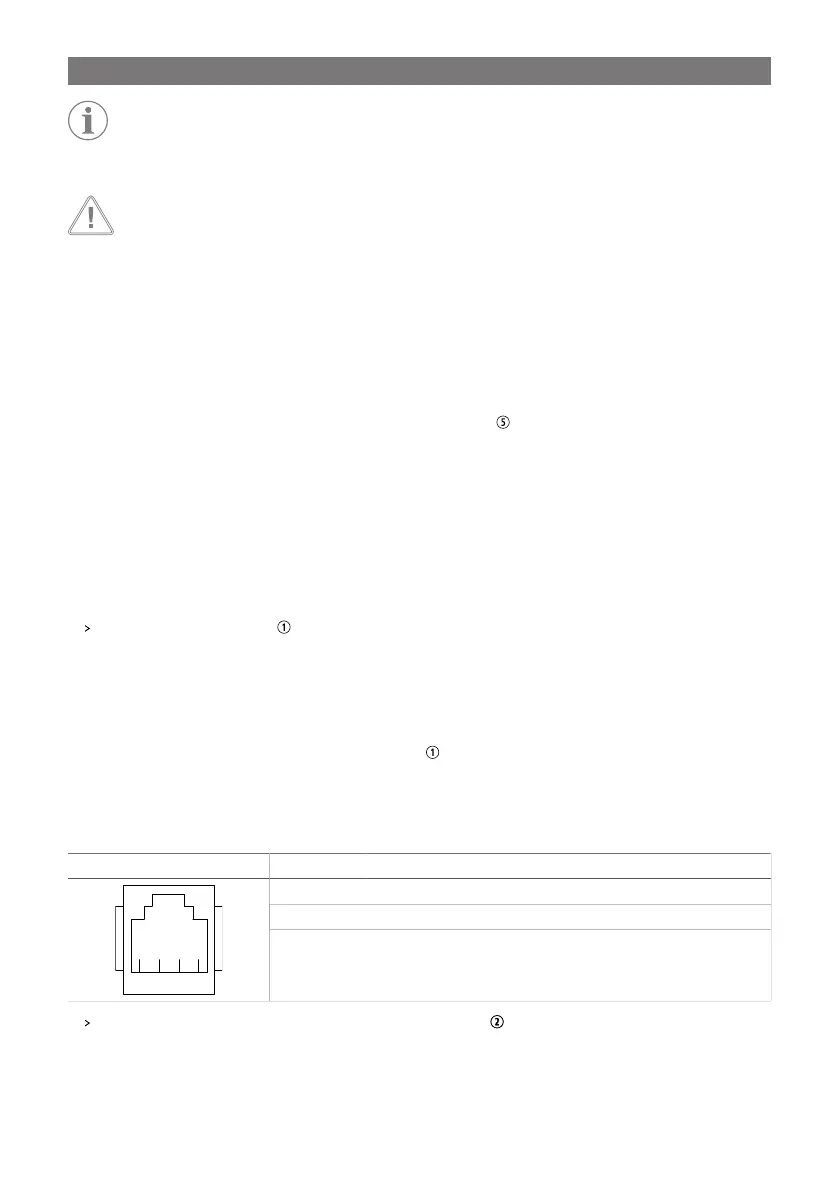

Wskazówka Po włączeniu przetwornicy czerwona izielona kontrolka LED jednocześnie świecą się przez
3 do5sekund. Po krótkim czasie czerwona kontrolka LED gaśnie, podczas gdy zielona pozostaje za-
palona, aurządzenie wydaje sygnał dźwiękowy. Zielona kontrolka LED wskazuje, że przetwornica działa
prawidłowo.
UWAGA! Ryzyko uszkodzenia
• Jeżeli wykorzystywane ma być więcej niż jedno urządzenie, wpierwszej kolejności należy podłączyć
to znich, które ma największe zapotrzebowanie namoc.
• Upewnić się, że łączne zapotrzebowanie namoc wszystkich urządzeń nie przekracza znamionowej
mocy wyjściowej przetwornicy.
• Wprzypadku zastosowania przedłużacza pomiędzy przetwornicą aurządzeniem nie powinien być
on dłuższy niż 1.5 m.
• Nie podłączać przetwornicy dojakiegokolwiek obwodu odbiorników prądu przemiennego, wk-
tórym przewód neutralny jest połączony zziemią.
7. Podłączyć dodatkowe urządzenia na 230 V iwłączyć je.
8. Wcelu naładowania urządzenia na 5 V podłączyć je do portu USB .
10 Podłączanie zewnętrznego zasilania sieciowego (modele
SP1000I-12, SP1500I-12 iSP2000I-12)
Do gniazda zewnętrznego zasilania sieciowego można podłączyć kabel IEC, co umożliwia zasilanie podłączonych
urządzeń napięciem przemiennym (AC) bezpośrednio zpublicznej sieci elektroenergetycznej.
rys. na stronie4
Podłączyć kabel dogniazda .
11 Podłączanie panelu zdalnego sterowania
Urządzeniem można zdalnie sterować zapomocą opcjonalnego zewnętrznego przełącznika (RC03) lub dowolnego
standardowego przełącznika przyłączonego dozłącza RJ11 urządzenia. Wprzypadku korzystania ze standard-
owych zewnętrznych przełączników można posłużyć się poniższym opisem.
rys. na stronie4
Opcjonalny zewnętrzny przełącznik RC03 wykorzystuje następującą konfigurację pinów:
Pin Funkcja
2 Przyłącze czerwonej kontrolki LED
1-3 Przyłącze zewnętrznego przełącznika
4 Masa
Aby aktywować zdalne sterowanie, ustawić włącznik/wyłącznik wpołożeniu 2.
139
