ES

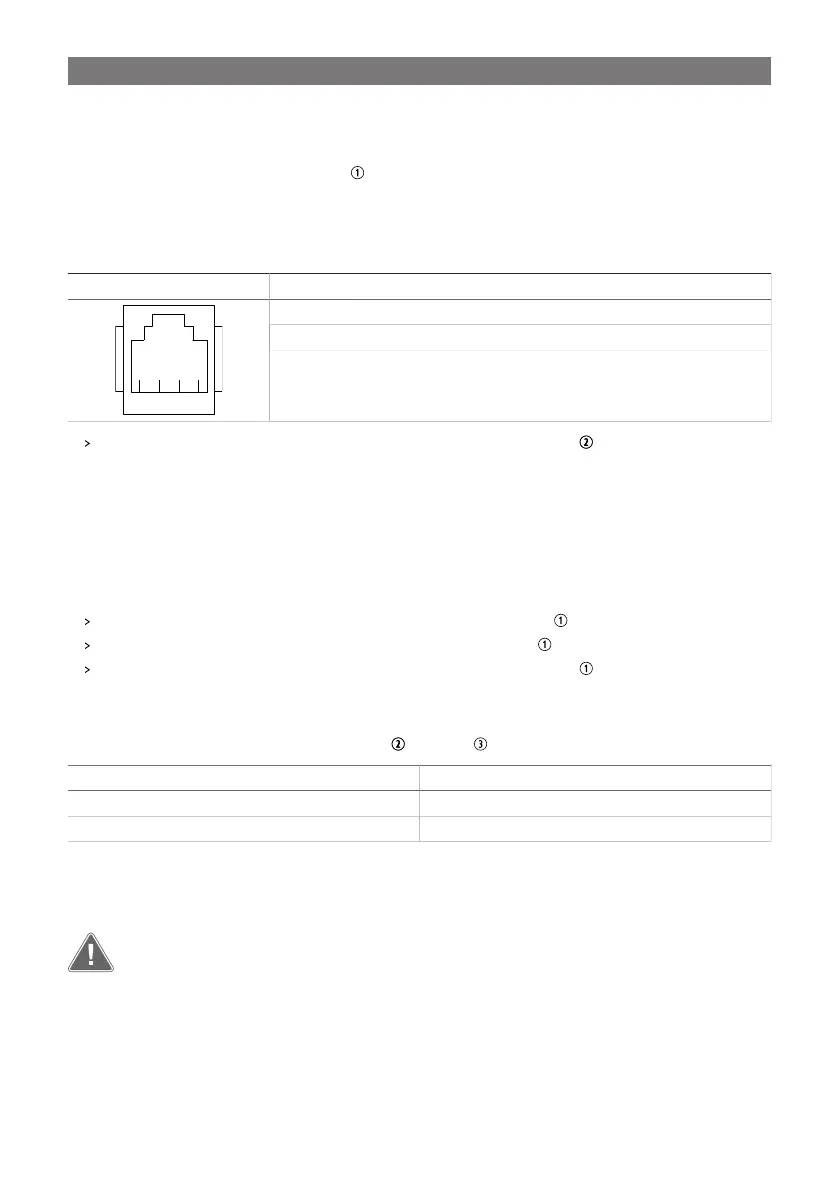

11 Conexión del control remoto
El aparato se puede controlar de forma remota con un interruptor externo opcional (RC03) o con cualquier interrup-
tor genérico configurado para el conector RJ11 del aparato. La siguiente descripción de las configuraciones de
pines se puede utilizar como guía cuando se utilizan interruptores externos genéricos.
fig. en la página4
El interruptor externo RC03 opcional utiliza la siguiente configuración de pines:
Pin Función
2 Conexión del LED rojo
1-3 Conexión del interruptor externo
4 Masa
Para activar el control remoto, coloque el interruptor de encendido y apagado en la posición 2.
12 Funcionamiento
fig. en la página5
El interruptor de encendido y apagado
Para encender el aparato, coloque el interruptor de encendido y apagado en la posición 1.
Para apagar el aparato, coloque el interruptor de encendido y apagado en la posición 0.
Para activar el control remoto, coloque el interruptor de encendido y apagado en la posición 2.
Indicadores LED
El aparato está equipado con un indicador LED verde y otro rojo para mostrar el estado de funcionamiento.
LED Descripción
Green El aparato está encendido y funciona correctamente
Red Funcionamiento incorrecto del aparato
13 Sustitución de fusibles
¡ADVERTENCIA!
• Riesgo de electrocución
• La instalación solo puede realizarla un electricista cualificado.
El aparato está protegido por un circuito electrónico integral. Además, los fusibles se encuentran dentro del apara-
to. En caso de inversión de la polaridad de una conexión, se funde un fusible. Los aparatos con función IVT también
50
