FR
10 Connexion de l’alimentation secteur externe (modèles
SP1000I-12, SP1500I-12 et SP2000I-12)
Il est possible de connecter un câble CEI à la prise secteur externe pour alimenter les appareils connectés directe-
ment avec la tension CA provenant du réseau électrique public.
fig. à la page4
Connectez le câble à la prise .

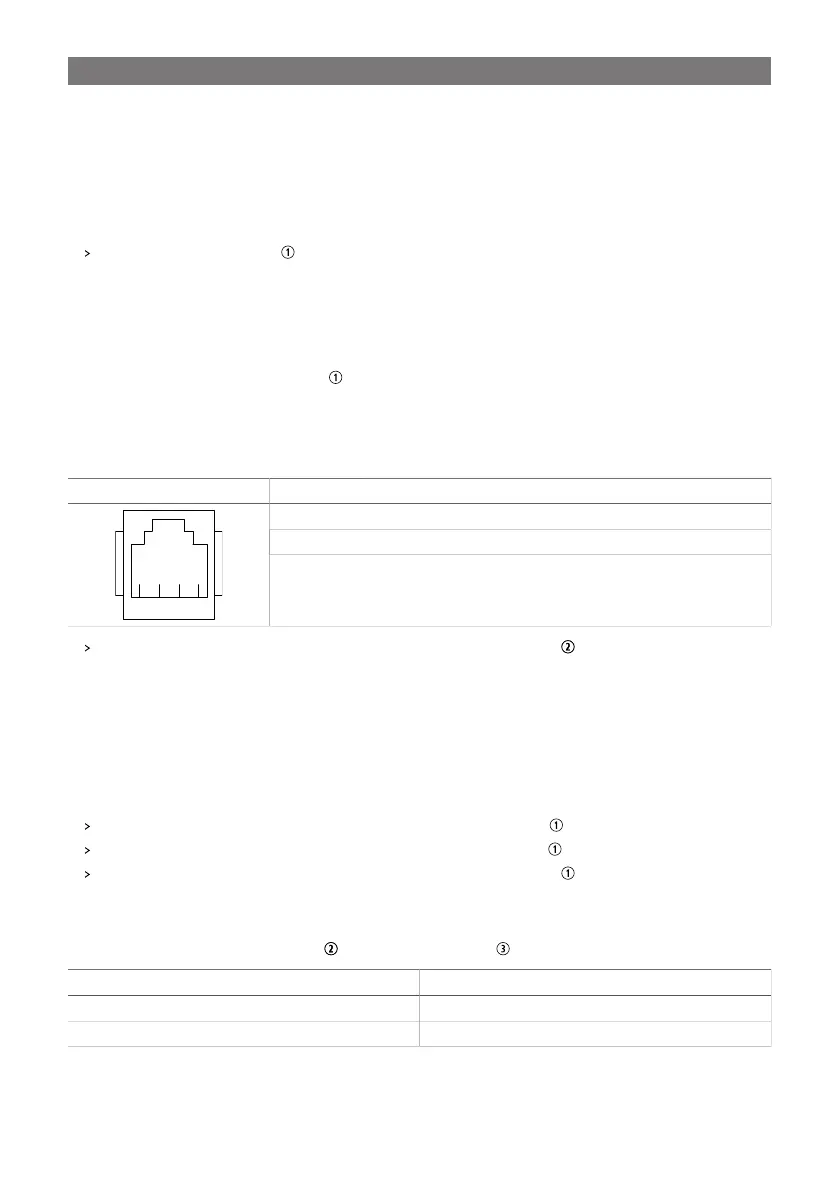

11 Raccordement de la télécommande
L’appareil peut être contrôlé à distance à l’aide d’un commutateur externe en option (RC03) ou de tout commutateur
générique configuré sur le connecteur RJ11 de l’appareil. La description suivante des configurations de broches
peut être utilisée comme guide lors de l’utilisation de commutateurs externes génériques.
fig. à la page4
Le commutateur externe RC03 en option utilise la configuration de broches suivante:
Broche Fonction
2 Connexion LED rouge
1-3 Connexion du commutateur externe
4 Terre
Pour activer la commande à distance, placez le commutateur Marche/Arrêt en position2.
12 Utilisation
fig. à la page5
Le commutateur Marche/Arrêt
Pour mettre l’appareil sous tension, placez le commutateur Marche/Arrêt en position1.
Pour mettre l’appareil hors tension, placez le commutateur Marche/Arrêt en position0.
Pour activer la commande à distance, placez le commutateur Marche/Arrêt en position2.
Témoin LED
L’appareil est équipé d’un voyant LED vert et d’un voyant LED rouge pour afficher l’état de fonctionnement.
LED Description
Green L’appareil est allumé et fonctionne correctement
Red Dysfonctionnement de l’appareil
38
