PT

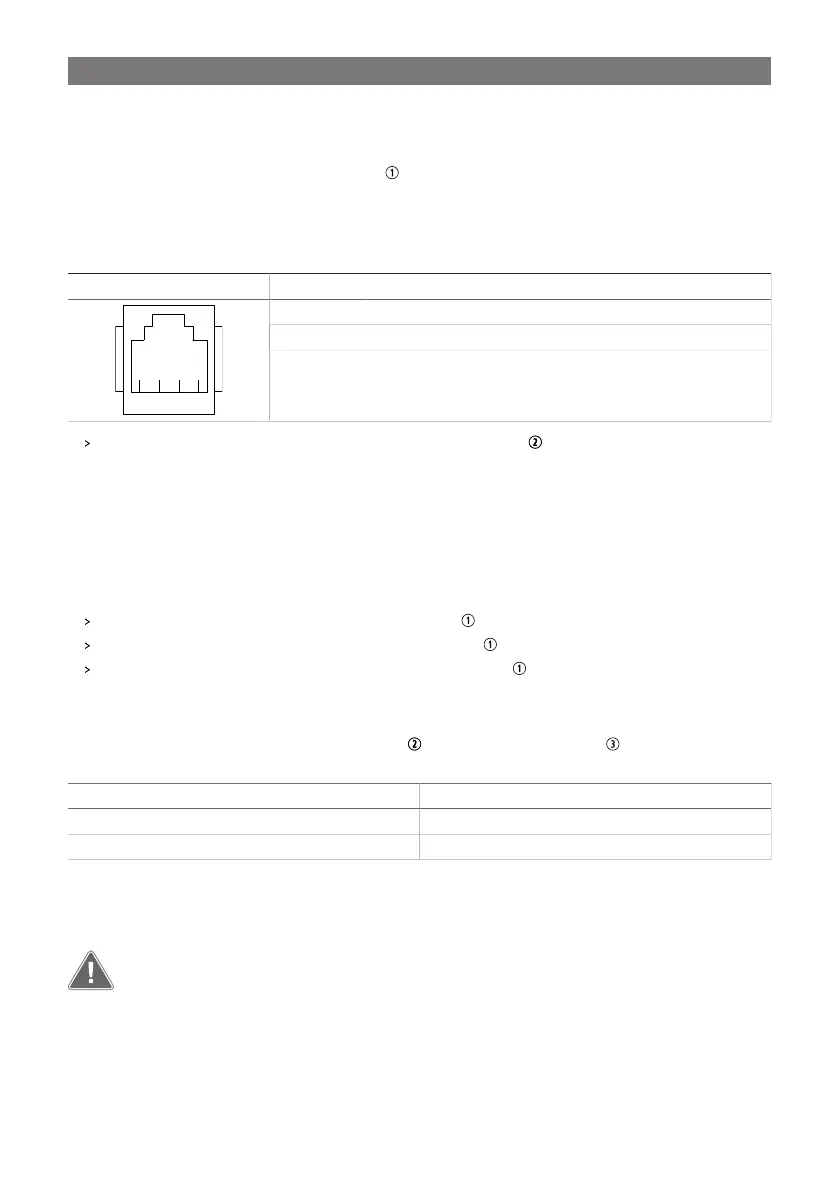

11 Conectar o controlo remoto
É possível controlar remotamente o aparelho através de um interruptor externo opcional (RC03) ou de qualquer in-
terruptor genérico configurado para o conector RJ11 do aparelho. A seguinte descrição das configurações de
pinos pode servir de orientação caso utilize interruptores externos genéricos.
fig. na página4
O interruptor externo RC03 opcional utiliza a seguinte configuração de pinos:
Pino Função
2 Conexão LED vermelho
1-3 Conexão interruptor externo
4 Terra
Para ativar o controlo remoto, coloque o interruptor de Ligar/Desligar na posição 2.
12 Operação
fig. na página5
O interruptor de Ligar/Desligar
Para ligar o aparelho, prima o interruptor de Ligar/Desligar para a posição 1.
Para desligar o aparelho, prima o interruptor de Ligar/Desligar para a posição 0.
Para ativar o controlo remoto, prima o interruptor de Ligar/Desligar para a posição 2.
Indicadores LED
O aparelho está equipado com um indicador LED verde e um indicador LED vermelho que mostram o estado
operacional.
LED Descrição
Green O aparelho está ligado e a funcionar corretamente
Red Avaria do aparelho
13 Substituição de fusíveis
AVISO!
• Risco de eletrocussão
• A instalação só pode ser realizada por um eletricista qualificado.
O aparelho encontra-se protegido por um circuito eletrónico integral. Além disso, no interior do aparelho também
existem fusíveis. Se houver polaridade inversa numa conexão, um dos fusíveis queima. Os aparelhos com função IVT
61
