NEC MultiSync P1250

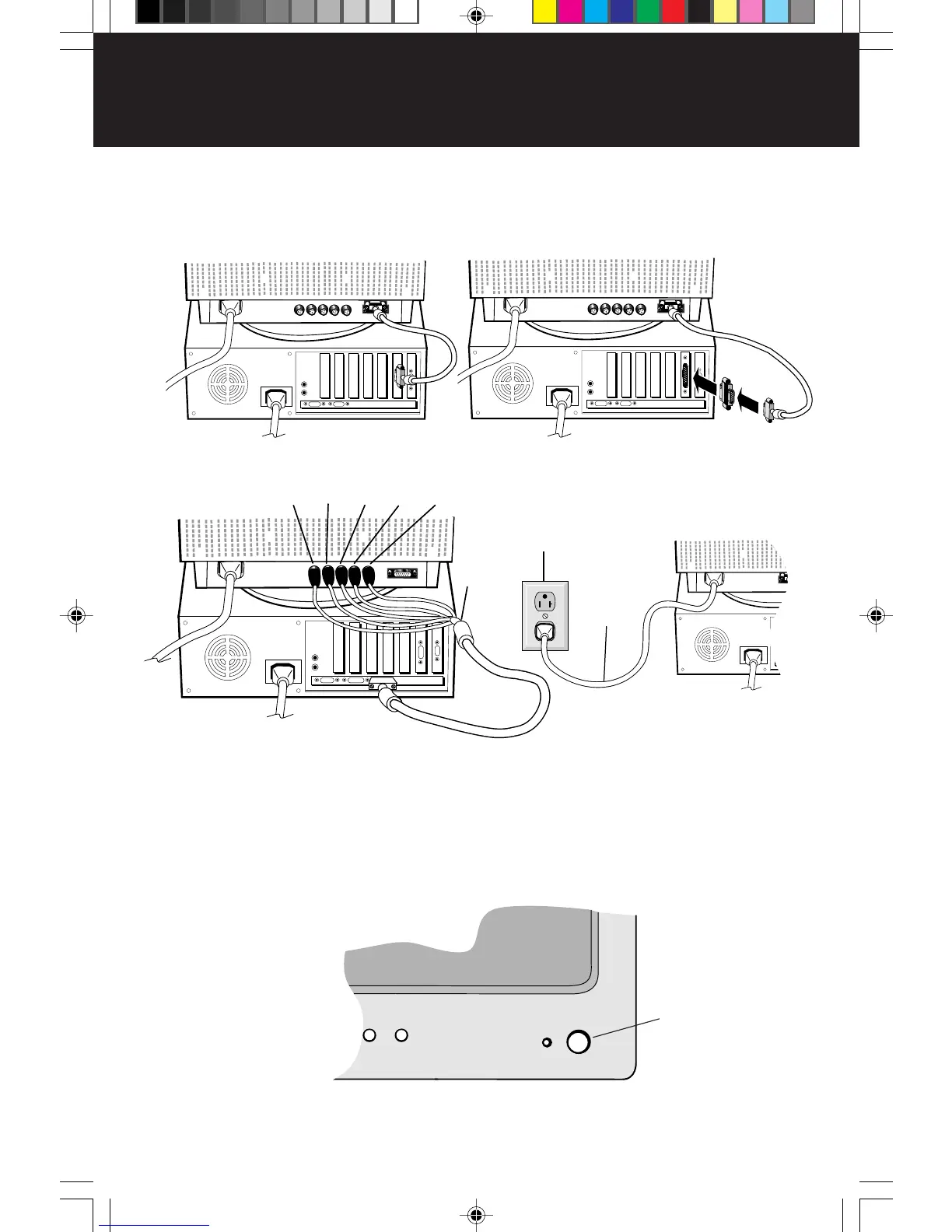

Figure F.1
Mise en marche rapide
22
Cordon
d'alimentation
Prise secteur
connecteur BNC marqué HS/CS. Si vous avez besoin d’un cinquième connecteur BNC (Vertical
Sync), le branchez dans le connecteur BNC marqué VS (Figure D.1).
NOTA : Une mauvaise connexion du câble peut nuire au fonctionnement ou endommager
des composants.
4. Connecter une extrémité du câble d’alimentation sur le moniteur MultiSync
®
P1250 +
™
et
l’autre extrémité sur la prise secteur (Figure E.1).
5. Mettre le moniteur (Figure F.1) et l’ordinateur sous tension.
NOTA : Pour des renseignements sur le téléchargement du fichier INF Windows
®
95/98,
reportez-vous à la section Références de ce manuel.
NOTA : En cas de problème, reportez-vous à la section Dépannage de ce manuel.
RESET BNC/D-SUB SWPROCEED
OL
MultiSync P 1250+
Bouton
d’alimentation
Figure D.1
Figure C.2Figure B.2
Figure E.1
Connecteur
BNC
R
G(/Sync)
B
VS
HS/CS
