NEC Display Solutions Europe GmbH
NP1150/NP2150/NP3150 Installation Guide
Desktop and Ceiling Mount v 1.6
www.nec-display-solutions.com NP1150/NP2150/NP3150 Page 3 of 9

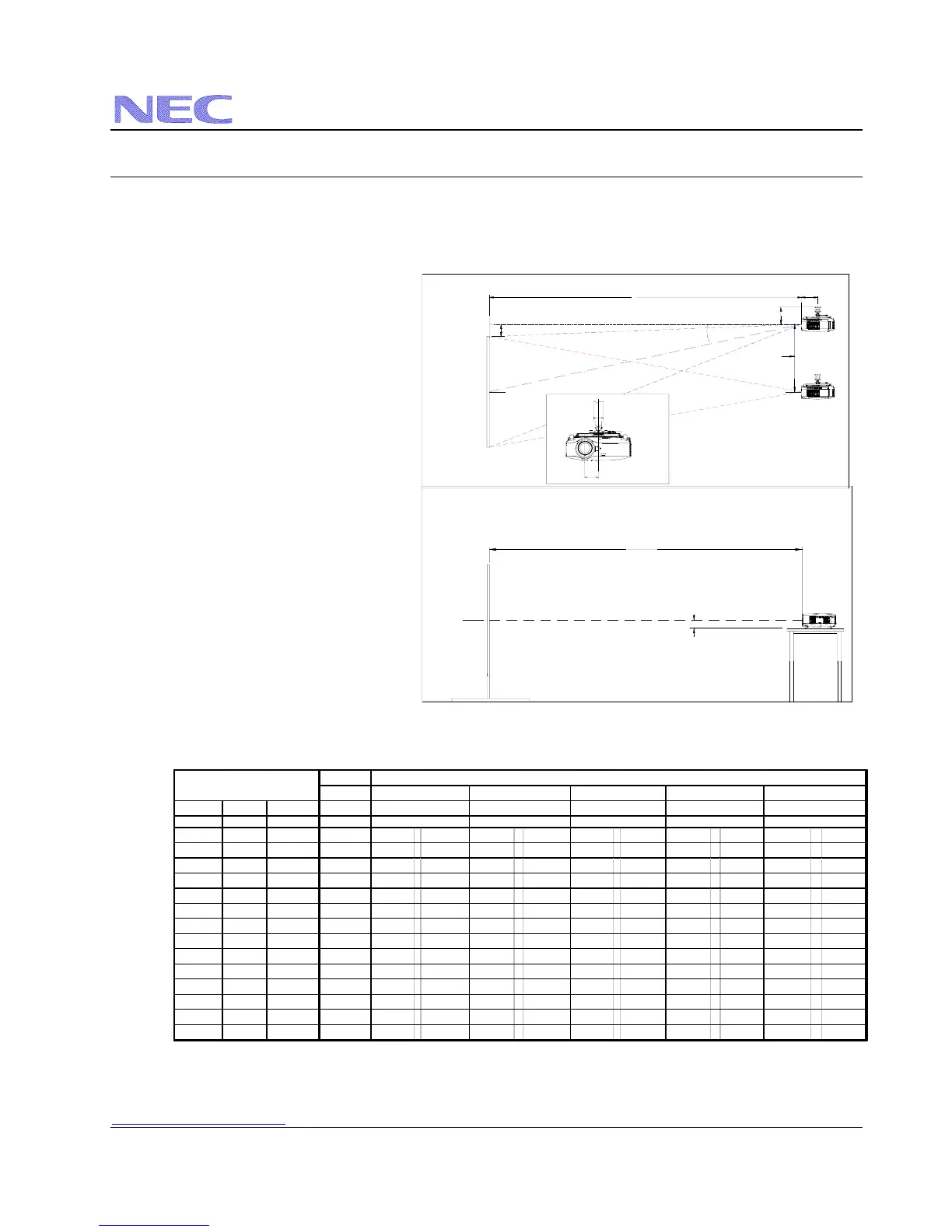

Projection Distance and Screen Size for Ceiling Mount
The following shows the proper relative positions of the projector and screen. Refer to the table to determine the position of
installation.
Ceiling Mount Installation
Figures are in inches.
For millimeters multiply by 25.4
Desktop Installation
Figures are in inches. For millimeters multiply by 25.4
Note:
Lens shift feature is not available with NP01FL
(rear lens) NP01FL should be used only for
“zero degree” / “no-offset” applications.
Distance Chart for popular 16:9 screens
Distances are in mm.
Note:
For screen sizes not indicated on the projection tables, use the formulas on page 1.
Rear Lens
NP01FL
Diagonal Width(W) Height (H) 0.8:1
mm mm mm mm
2336,8 2032 1143 1686,38 3139,4 - 4174,8 2481,3 - 3227,9 4075,2 6440,6 6200,3 9923,5 9581,9 14903,0
2540 2209,8 1244,6 1834,0 3414,3 - 4540,2 2698,6 - 3510,5 4432,0 - 7004,4 6743,2 10792,2 10421,3 16207,6
2692,4 2336,8 1320,8 1939,5 3610,6 - 4801,3 2853,8 - 3712,3 4686,9 - 7407,2 7131,1 11412,8 11020,8 17139,6
2794 2438,4 1371,6 2023,9 3767,7 - 5010,1 2977,9 - 3873,8 4890,8 - 7729,3 7441,3 11909,2 11500,5 17885,1
3022,6 2641,6 1493,52 2192,7 4081,8 - 5427,8 3226,2 - 4196,8 5298,6 - 8373,7 8061,8 - 12902,0 12744,7 - 19376,2
3124,2 2717,8 1524 2255,9 4199,6 - 5584,4 3319,4 - 4317,9 5451,5 - 8615,3 8294,5 - 13274,3 13112,6 - 19935,3
3378,2 2946,4 1651 2445,8 4553,0 - 6054,3 3598,7 - 4681,2 5910,3 - 9340,2 8992,6 - 14391,3 14216,1 - 21612,7
3429 2997,2 1676,4 2488,0 4631,6 - 6158,7 3660,8 - 4762,0 6012,3 - 9501,3 9147,7 - 14639,5 14461,4 - 21985,5
4038,6 3530,6 1981,2 NA 5456,2 - 7255,1 4312,6 - 5609,7 7082,7 - 11192,7 10776,6 - 17245,7 17036,3 - 25899,5
4089,4 3556 2006,6 NA 5495,5 - 7307,3 4343,6 - 5650,1 7133,7 - 11273,2 10854,1 - 17369,8 17159,0 - 26085,9
5816,6 5080 2870,2 NA 7851,6 - 10439,9 6206,0 - 8072,4 10192,2 - 16105,8 15508,0 - 24816,0 24516,1 - 37268,9
6985 6096 3429 NA 9422,3 - 12528,3 7447,5 - 9687,2 12231,2 - 19327,6 18610,5 - 29780,2 29420,8 - 44724,2
9321,8 8128 4572 NA 12563,8 - 16705,1 9930,6 - 12916,8 16309,3 - 25771,0 24815,6 - 39708,6 39230,3 - 59634,8
11658,6 10160 5715 NA 15705,3 - 20881,9 12413,7 - 16146,5 20387,3 - 32214,5 31020,8 - 49636,9 49039,8 - 74545,4
Screen Size (16:9)
2.98 - 4.77:1
Standard NP02ZL NP03ZL NP04ZL
1.94 - 3.07:1
NP05ZL
4.62 - 7.02:1
mm
Zoom Lenses
mm mm
1.5 - 2.0:1 1.18 - 1.54:1
mmmm
C
Screen Ctr
Throw Distance
Screen Bottom
3.45"
C
Screen Ctr
Throw Distance
Screen Top
X
7.72"
Lens Offset From
Mount Pipe
3.30"
Shift Range
X=Distance from lens to mount ctr
Standard: X=7.03"
NP01FL: X=7.99"
NP02FL: X=7.78"
NP03FL: X=7.83"
NP04FL: X=7.43"
NP05FL: X=7.41"
~5.40"
