25PL Instrukcja obsługi

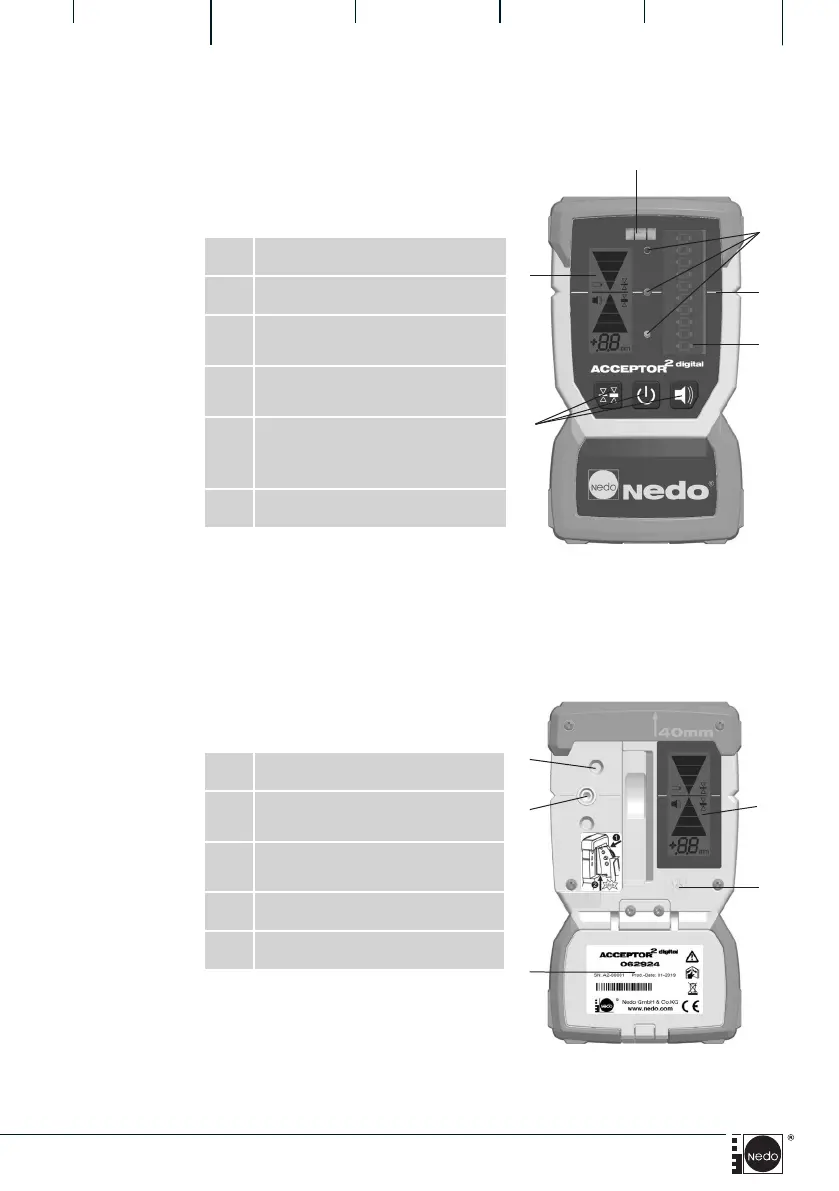

2 Budowa urządzenia
2.1 Przód
1 Schowek na baterie
2
Zamocowanie z klamrą
mocującą Gwint M6
3
Stożkowata prowadnica
klamry
4 Tylny wyświetlacz LCD
5 Sygnał dźwiękowy - wyjście
2.2 Tył
1 Klawiatura
2 Wyświetlacz LCD z przodu
3
Libella do ustawiania pod-
czas znakowania
4
Laserowy wyświetlacz
wysokości LED
5
Znakowanie środka poziomu
żądanego (40 mm od górnej
krawędzi obudowy)
6 Pole odbioru lasera (50 mm)
1
2
3
4
5
1
2
3
4
5
6
