3 Odbiornik laserowy

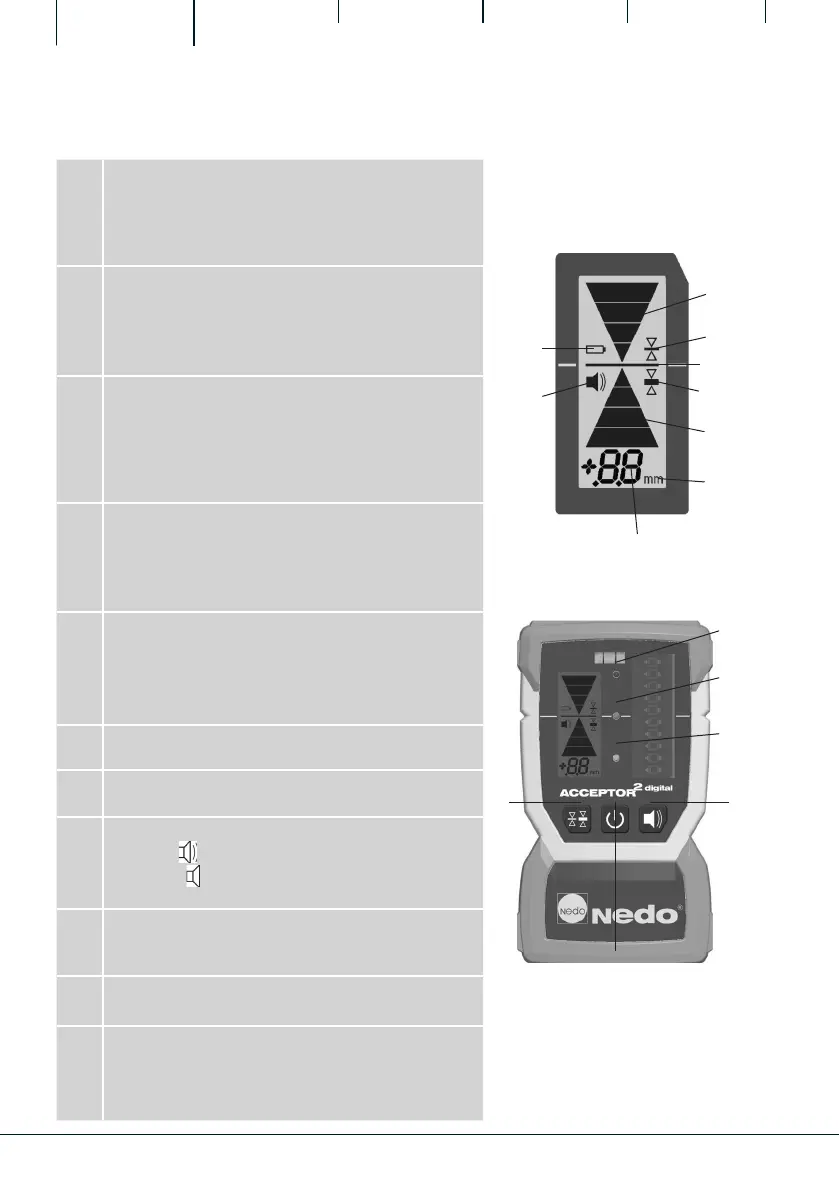

3.1 Wskaźniki i elementy obsługowe odbiornika laserowego
9
10
11
(5)
(4)
(2)
1
Wyświetlacz LCD „Bateria”
Wyświetlacz świeci: krótki pozostały czas pracy
(bateria ok. 5 godz./akum. ok. 1 godz.).
Wskazanie pulsuje: Wkrótce nastąpi wyłączenie,
wymienić akumulatory/baterie na nowe!
2
Wyświetlacz LCD „Niżej”
Zapala się, gdy linia laserowa traa w okienko
czujnika, jednak poniżej linii zerowej. Dodatkowo
świeci się czerwona dioda LED obok pola odbioru i
rozlega się kilka długich dźwięków.
3
Wyświetlacz LED
„Rozdzielczość pola detektora”
Wskazuje aktualnie ustawioną rozdzielczość: drob-
ny = ± 1 mm / średni = ± 4 mm /
grubość = ± 6 mm - bez wyświetlania mm (zarów-
no Symbole wyświetlacza migają)
4
Wyświetlacz LCD „Cel”
Zapala się, gdy linia laserowa znajduje się na
wysokości linii zerowej. Dodatkowo świeci się
zielona dioda LED obok pola odbioru i rozlega się
dźwięk ciągły.
5
Wyświetlacz LCD „Wyżej”
Zapala się, gdy linia laserowa traa w okienko
czujnika, jednak powyżej linii zerowej. Dodatkowo
świeci się żółta dioda LED obok pola odbioru i
rozlega się kilka krótkich dźwięków.
6
Wyświetlacz LCD „mm”
Wskazuje jednostkę.
7
Wyświetlacz LCD „Odległość”
Wskazuje odległość od linii zerowej.
8
Wyświetlacz LCD „Sygnał dźwiękowy”
wskazania = głośny dźwięk /
wskazania = cichy dźwięk /
Brak wskazania = dźwięk wyłączony
9
Przycisk „Sygnał dźwiękowy”
Zmienia poziom dźwięku na głośny/cichy/
wyłączony.
10
Przycisk „WŁ./WYŁ.”
Włącza i wyłącza odbiornik.
11
Przycisk „Rozdzielczość pola detektora”
Krótkie wciśnięcie: Przełącza rozdzielczość
pomiędzy drobny = ± 1 mm / średni = ± 4 mm /
grubość = ± 6 mm - bez wyświetlania mm!
