AB 4071-6 / AB 4071-12
5
Montageanleitung

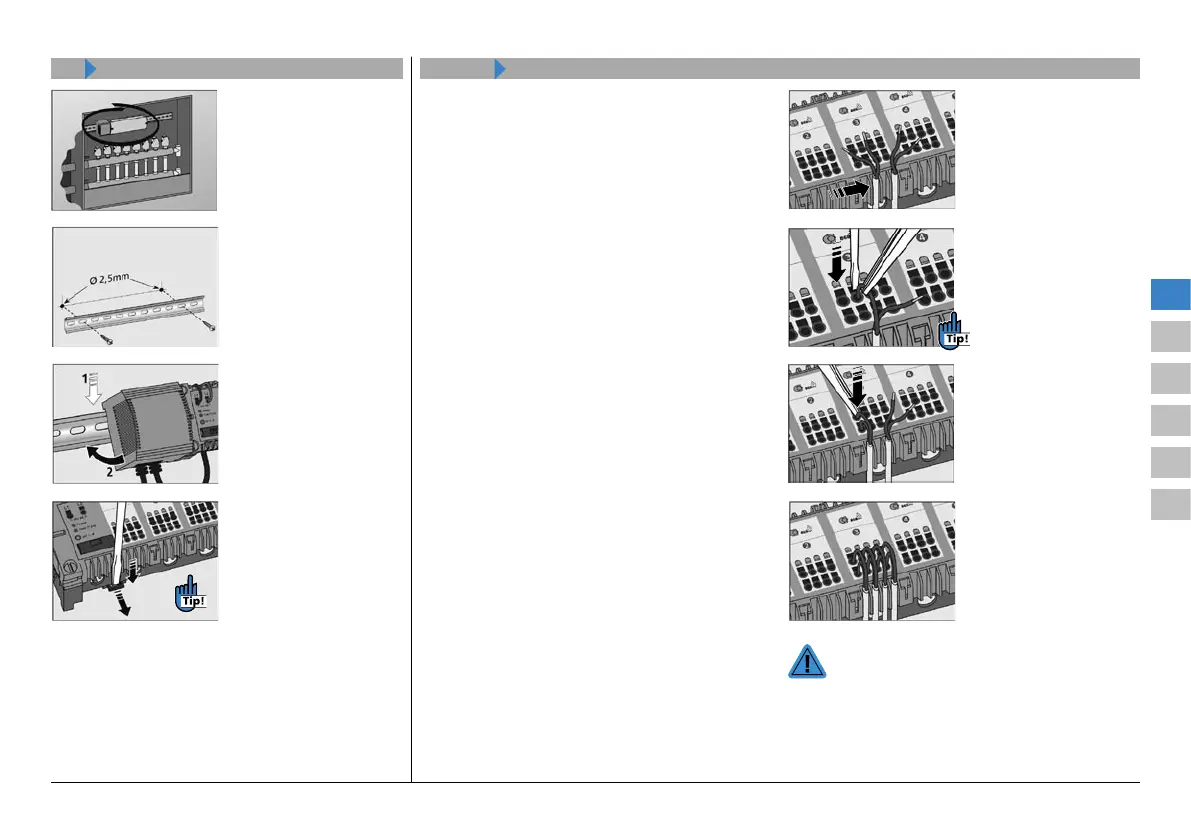

Montage auf Tragschiene
Anschluss der Antriebe
Bei flexiblen Adern die
Klemme mittels Schrau-
bendreher öffnen und
Leitung einstecken.
Maximal 13 Antriebe dürfen insgesamt an
die Basis Funk angeschlossen werden. Pro Ka-
nal dürfen 4 (2) Stellantriebe angeschlossen werden.
Mehrere Heizzonen können aber einem Regler Funk
zugeordnet werden.
Max. 4 Antriebe pro
Regler (Raum) dürfen
angeschlossen werden.
Erweiterung durch An-
triebsModul ist möglich.
Die Leitungen des Antriebs
in die Zugentlastung drü-
cken.
Nach der Montage der Antriebe auf die Ventile im Heiz-
kreisverteiler (siehe Montageanleitung Antriebe), werden
sie wie folgt an die Basis Funk angeschlossen.
Steck-/Klemmanschlüsse
Für die Steck-/Klemmanschlüsse sind nachfolgende Quer-
schnitte verwendbar:
massive Leitung: 0,5 – 1,5 mm²
flexible Leitung: 1,0 – 1,5 mm²
Für den sachgerechten Anschluss müssen die Leitungsen-
den 10 mm abisoliert sein.
Leitungen der Antriebe können mit den ab Werk montier-
ten Aderendhülsen verwendet werden.
