Fluides refoulés
Pour le refoulement dʼeau claire (eau douce), dʼeau
de pluie ou de liquide de lavage léger/eau usée
Veillez au fait que nos appareils, conformément à
leur affectation, nʼont pas été construits, pour être
utilisés dans un environnement professionnel,
industriel ou artisanal. Nous déclinons toute
responsabilité si lʼappareil est utilisé
professionnellement, artisanalement ou dans des
sociétés industrielles, tout comme pour toute activité
équivalente.
4. Consignes dʼutilisation
Nous recommandons par principe lʼutilisation dʼun
préfiltre et dʼune garniture dʼaspiration avec tuyau
flexible dʼaspiration, panier dʼaspiration et clapet
antiretour afin dʼéviter une longue durée de nouvelle
aspiration et un endommagement inutile de la pompe
par des pierres et des corps étrangers solides.
5. Caractéristiques techniques:
Branchement secteur: 230 V ~ 50 Hz
Puissance absorbée: 1100 Watt
Débit max.: 4000 l/h
Hauteur de refoulement max.: 43 m
Pression de refoulement max.: 4,3 bar
Hauteur dʼaspiration max.: 8 m
Raccord de pression et dʼaspiration: 1” IG
Température dʼeau max.: 35° C
Capacité du réservoir: 18 l
Pression de mise en circuit env.: 1,5 bar
Pression de mise hors circuit env.: 3 bar
Type de protection IPX4
6. Installation électrique
앬 Le raccordement électrique sʼeffectue sur une
prise de courant de sécurité de 230 V ~ 50 Hz.
Protection par fusible: au moins 10 ampères.
앬 Le thermostat installé protège le moteur contre
une surcharge ou un blocage. En cas de
surchauffe, le thermostat arrête automatiquement
la pompe; après son refroidissement, la pompe
se remet automatiquement en marche.
7. Conduite dʼaspiration
앬 Le diamètre de la conduite dʼaspiration, soit un
tuyau flexible soit un tube, devrait être dʼau
moins 1 pouce; pour une hauteur dʼaspiration de
plus de 5 m, nous recommandons 1
1
/4 pouces.
앬 Montez la soupape dʼaspiration (soupape de
pied) avec le panier dʼaspiration sur la conduite
dʼaspiration. Si cela nʼest pas possible, il faut
installer un clapet anti-retour dans la conduite
dʼaspiration.
앬 Posez la conduite dʼaspiration de façon à monter
à partir de la prise dʼeau vers la pompe. Evitez
absolument la pose de la conduite dʼaspiration
au-dessus du niveau de la pompe. Les bulles
dʼair dans la conduite dʼaspiration retardent ou
empêchent le processus dʼaspiration.
앬 Installez la conduite dʼaspiration et de
refoulement de manière à ne pas exercer une
pression mécanique sur la pompe.
앬 La soupape dʼaspiration devrait se trouver à une
profondeur suffisante dans lʼeau de sorte quʼune
baisse du niveau dʼeau ne puisse pas provoquer
une marche à sec.
앬 Une conduite non étanche empèche lʼaspiration
dʼeau à cause de lʼaspiration dʼair.
앬 Evitez lʼaspiration de corps étrangers (sable etc.);
le cas échéant, installez un préfiltre.
8. Raccordement de la conduite de
refoulement
앬 La conduite de refoulement (elle devrait être dʼau
moins 3/4”) doit être raccordée directement ou
par un raccord fileté au raccord de la conduite de
refoulement (1” filet intérieur) de la pompe.

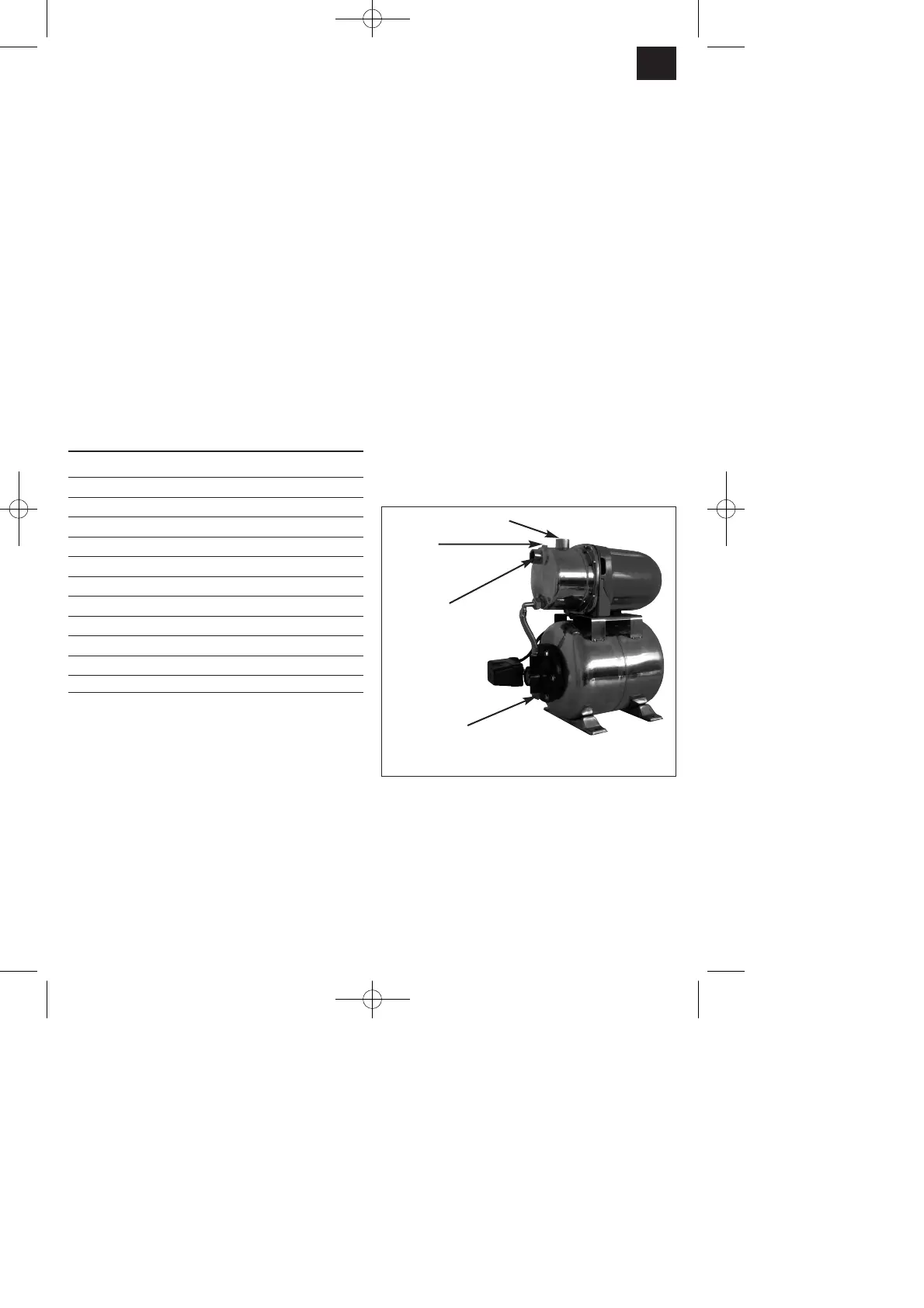

Raccord dʼas-
piration
Raccord de pression
Bouchon de
vidange dʼeau
Vis de
remplissage d’eau
