앬 zur Hauswasserversorgung
Fördermedien
Zur Förderung von klarem Wasser (Süßwasser),
Regenwasser oder leichte Waschlauge/ Brauch-
wasser.
Bitte beachten Sie, dass unsere Geräte bestim-
mungsgemäß nicht für den gewerblichen, handwerk-
lichen oder industriellen Einsatz konstruiert wurden.
Wir übernehmen keine Gewährleistung, wenn das
Gerät in Gewerbe-, Handwerks- oder Industriebe-
trieben sowie bei gleichzusetzenden Tätigkeiten ein-
gesetzt wird.
4. Bedienungshinweise
Grundsätzlich empfehlen wir die Verwendung eines
Vorfilters und einer Sauggarnitur mit Saugschlauch,
Saugkorb und Rückschlagventil, um lange Wiederan-
saugzeiten und eine unnötige Beschädigung der
Pumpe durch Steine und feste Fremdkörper zu ver-
hindern.
5. Technische Daten:
Netzanschluss: 230V ~ 50 Hz
Aufnahmeleistung: 1100 Watt
Fördermenge max. 4000 l/h
Förderhöhe max. 43 m
Förderdruck max. 4,3 bar
Ansaughöhe max. 8 m
Druck und Sauganschluss: 1” IG
Wassertemperatur max. 35°C
Behälterinhalt: 18 l
Einschaltdruck bei ca.: 1,5 bar
Ausschaltdruck bei ca.: 3 bar
Schutzart IPX4
6. Elektrischer Anschluss
앬 Der elektrische Anschluss erfolgt an einer
Schutzkontakt-Steckdose 230 V ~ 50 Hz. Ab-
sicherung mindestens 10 Ampere
앬 Gegen Überlastung oder Blockierung wird der
Motor durch den eingebauten Temperatur-
wächter geschützt. Bei Überhitzung schaltet der
Temperaturwächter die Pumpe automatisch ab
und nach dem Abkühlen schaltet sich die Pumpe
wieder selbstständig ein.
7. Saugleitung
앬 Der Durchmesser der Saugleitung, ob Schlauch
oder Rohr, sollte mindestens 1 Zoll betragen; bei
mehr als 5 m Saughöhe wird 1
1
/4 Zoll
empfohlen.
앬 Saugventil (Fußventil) mit Saugkorb
an die Saugleitung montieren. Falls
nicht möglich, muss ein Rückschlagventil
in die Saugleitung installiert werden.
앬 Die Saugleitung von der Wasserentnahme zur
Pumpe steigend verlegen. Vermeiden Sie unbe-
dingt die Verlegung der Saugleitung über die
Pumpenhöhe, Luftblasen in der Saugleitung
verzögern und verhindern den Ansaugvorgang.
앬 Saug- und Druckleitung sind so anzubringen,
dass diese keinen machanischen Druck auf die
Pumpe ausüben.
앬 Das Saugventil sollte genügend tief im Wasser
liegen, sodass durch Absinken des Wasser-
standes ein Trockenlauf der Pumpe vermieden
wird.
앬 Eine undichte Saugleitung verhindert, durch Luft-
ansaugen, das Ansaugen des Wassers.
앬 Vermeiden Sie das Ansaugen von Fremdkörpern
(Sand usw.), falls notwendig ist ein Vorfilter anzu-
bringen.
8. Druckleitungsanschluss
앬 Die Druckleitung (sollte mind. 3/4” sein) muss
direkt oder über einen Gewindenippel an den
Druckleitungsanschluss (1” IG ) der Pumpe
angeschlossen werden.
앬 Selbstverständlich kann mit entsprechenden
Verschraubungen ein 1/2” Druckschlauch ver-
DE

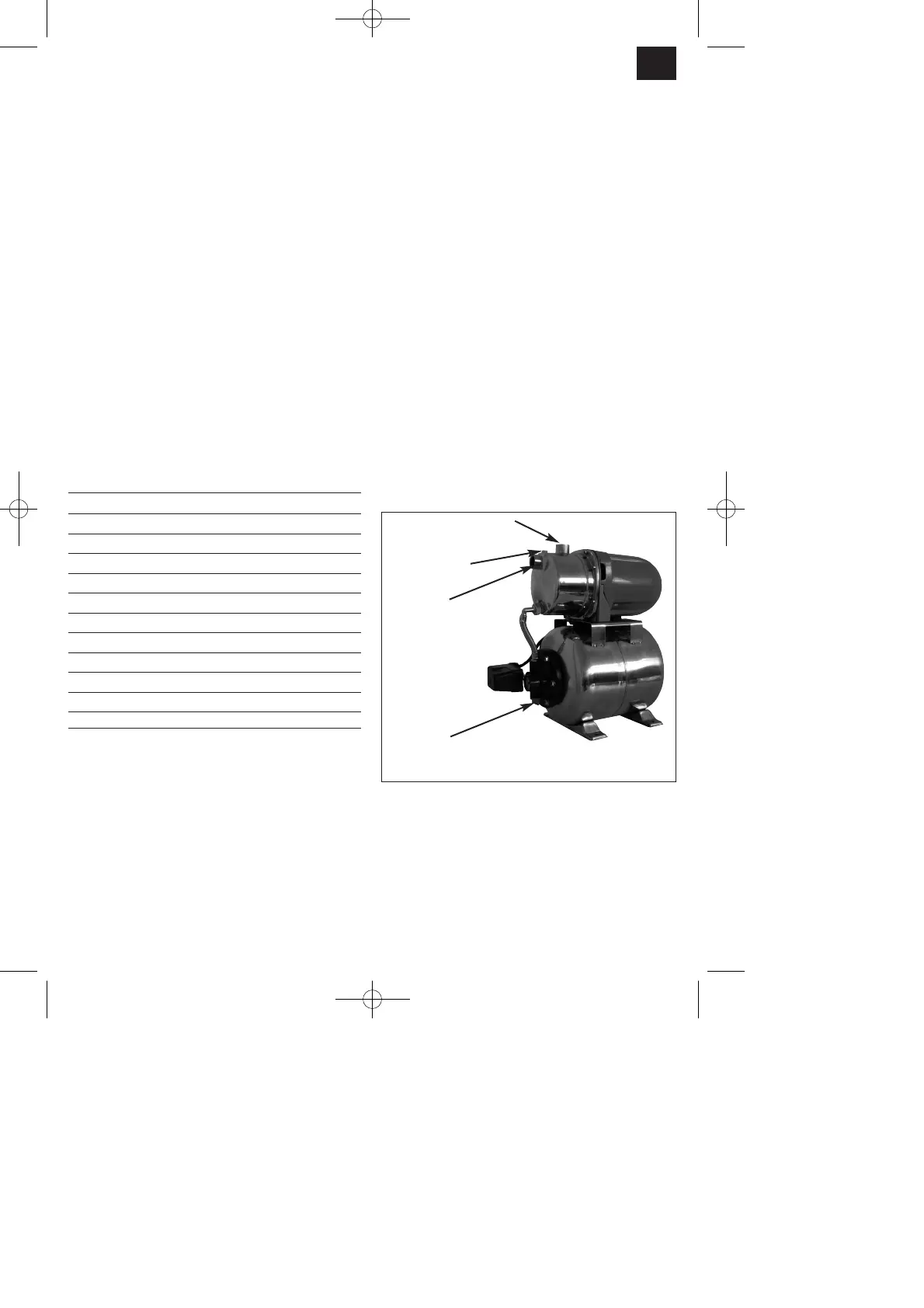

Saugan-
schluss
Druckanschluss
Wassereinfüll-
schraube
Wasserablass-
schraube
