NEXERa 221503 - Step 3 & 4 - Panel Assembly; Push Bolt and Safety Device Installation; Attaching Side and Back Panels

6
3
4

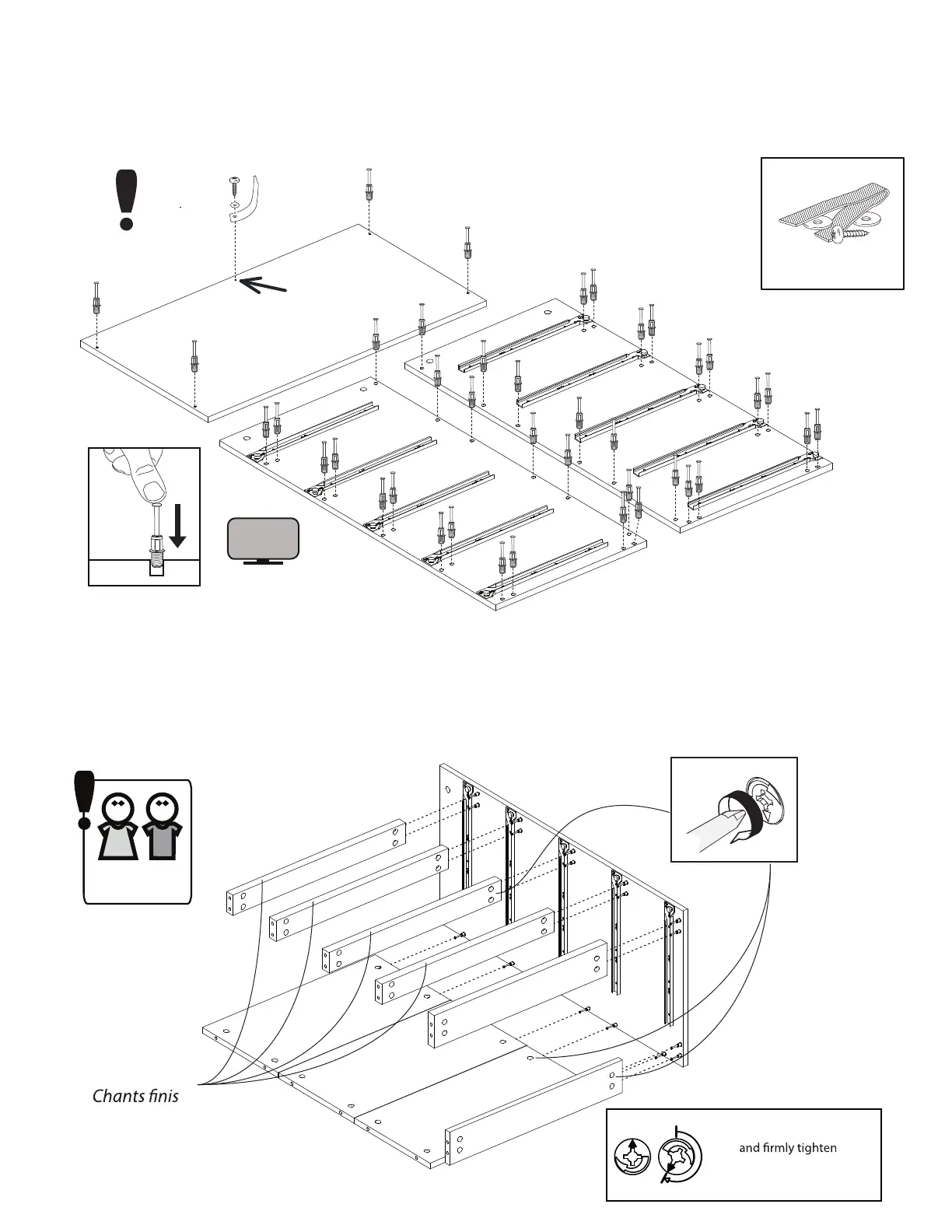

Fasten the panels D1, F1, G and R to the panel B1. Tighten the 18 cam locks # 0203 located
on the panels D1, F1, G and R
Assemblez les panneaux D1, F1, G et R avec le panneau B1. Serrez les 18 excentriques # 0203 se
trouvant sur les panneaux D1, F1, G et R
VIDEO
Install 40 push bolt # 2200 into the panels A1, B1 and C. Then, fasten the safety device
# HH510 to the panel C
Installez 40 boulons # 2200 dans les panneaux A1, B1 et C. Installez ensuite l’attache de sécurité
# HH510 sur le panneau C
# HH510
1x
KIT
40x
# 2200
A1
B1
HH510
Safety
Sécurité
C
Tournez vers la droite 2/3 de tour
et serrez fermement
IMPORTANT
Turn clockwise 2/3 of a turn
18x
2
R
R
R
F1
D1
G
G
G
G
Finished edges
B1
