8
EMINENT-E/CU/R 35, 55, 100, 120
FI
BV
VV
560
514
1/2"
ARMATUR
45
22
23
25
42
41
43
Tyhjennys

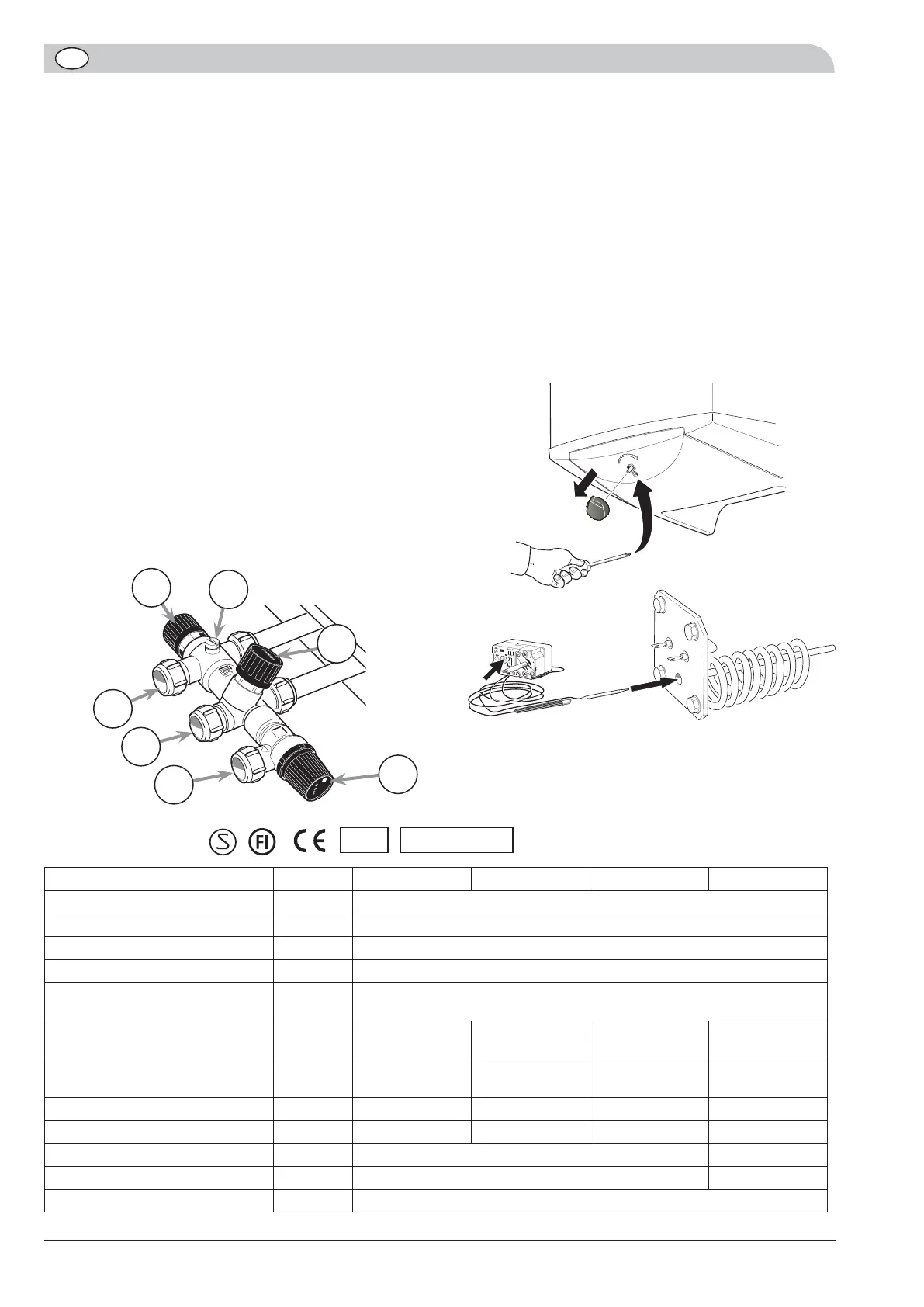

Vedenlämmitin tyhjennetään varoventtiilin ylivuotoput-
ken kautta ja se tehdään seuraavasti:
1 Katkaise vedenlämmittimen jännitteensyöttö.
2 Sulje sulku-/takaiskuventtiili kiertämällä sen
säätöpyörää (22) myötäpäivään niin pitkälle kuin
mahdollista.
3 Kierrä sekoitusventtiilin säätöpyörää (25) vasta-
päivään ääriasentoon.
4 Avaa varoventtiili kiertämällä säätöpyörää (23)
hitaasti -kierros vastapäivään, niin että se jää
yläasentoon.
Huom! Ylivuotoputkesta saattaa roiskua vettä.
5 Irrota ilmausruuvi (45) ja avaa putkiston alin
lämminvesihana.
Huom! Kuumaa vettä voi roiskua ilmausruuvin
reiästä.
Tyhjennystä voidaan nopeuttaa syöttämällä paineilmaa
ilmausruuvin reiän kautta.
Jätä venttiilit edellä selostettuihin asentoihin, kunnes
vedenlämmitin otetaan taas käyttöön.
Huom! Ylivuotoputki pitää liittää paikkaan (43).
IP 24 PED 97/23/EC
Tekniset tiedot
Toimenpiteet toimintahäiriöiden
yhteydessä
Tarkasta laitteiston varokkeet sekä termostaatin ja sekoi-
tusventtiilin säädöt.
Odota muutama tunti laskematta lämmintä vettä ja seu-
raa nouseeko lämpötila. Ellei vedenlämmitin tuota vie-
läkään lämmintä vettä, ota yhteys asentajaan.
Lämpötilarajoittimen palautus
Lämpötilarajoitin on asennettu muovikannen alle (2) ja
se palautetaan painamalla painiketta, katso kuva.
Huom! Kytkentätilan saa avata vain valtuutetun sähköa-
sentajan valvonnassa.
Tilavuus (litraa) 35 55 100 120
Varaajan säiliön rakennepaine (MPa/ Bar) 0,9/9
Jännite 230 VAC + PE/2 x 400 VAC + PE
Kotelointiluokka IP 24
Teho (kW) 1/3
Vaadittava varokekoko 1/3 kW
lämmitysteholla
(A) 6/10
Lämmitysaika 45 °C lämpötilaan 1/3
kW* lämmitysteholla
(tuntia) 1,4/0,5 2,3/0,8 4,1/1,4 4,9/1,6
Lämmitysaika 80 °C lämpötilaan 1/3
kW* lämmitysteholla
(tuntia) 2,9/1,0 4,5/1,5 8,1/2,7 10,1/3,5
Nettopaino E/CU/R (kg) 19/21/17 25/28/22 36/40/31 -/-/34
Suoja-anodin pituus EMINENT-E (mm) 165 280 435 -
Korroosiosuojaus EMINENT-E Emalointi -
Korroosiosuojaus EMINENT-CU Kupari -
Korroosiosuojaus EMINENT-R Ruostumaton
* Tulevan kylmän veden lämpötila 10 °C.
Huolto
Jos laitteisto kaipaa huoltoa, ota yhteys pääurakoitsi-
jaan. Yhteydenotoissa on aina mainittava laitteiston
14-numeroinen valmistenumero (95).
