Rohranschluss/Durchflussmesser
Allgemeines
HINWEIS!
Um eine Kondensatbildung zu vermeiden,
müssen Rohrleitungen und andere kalte Ober-
flächen mit diffusionsdichtem Material isoliert
werden. Liegt ein hoher Kühlbedarf vor, sind
Gebläsekonvektoren mit Tropfschale und Kon-
densatanschluss erforderlich.
Der Wärmequellenkreis ist mit einem Druckausdehnungs-
gefäß auszustatten. Ein eventuell vorhandenes Niveau-
gefäß ist zu ersetzen.
Druckausdehnungsgefäß
Der Wärmequellenkreis ist mit einem Druckausdehnungs-
gefäß (Membrantyp) auszustatten. Ein eventuell vorhan-
denes Niveaugefäß ist zu ersetzen.

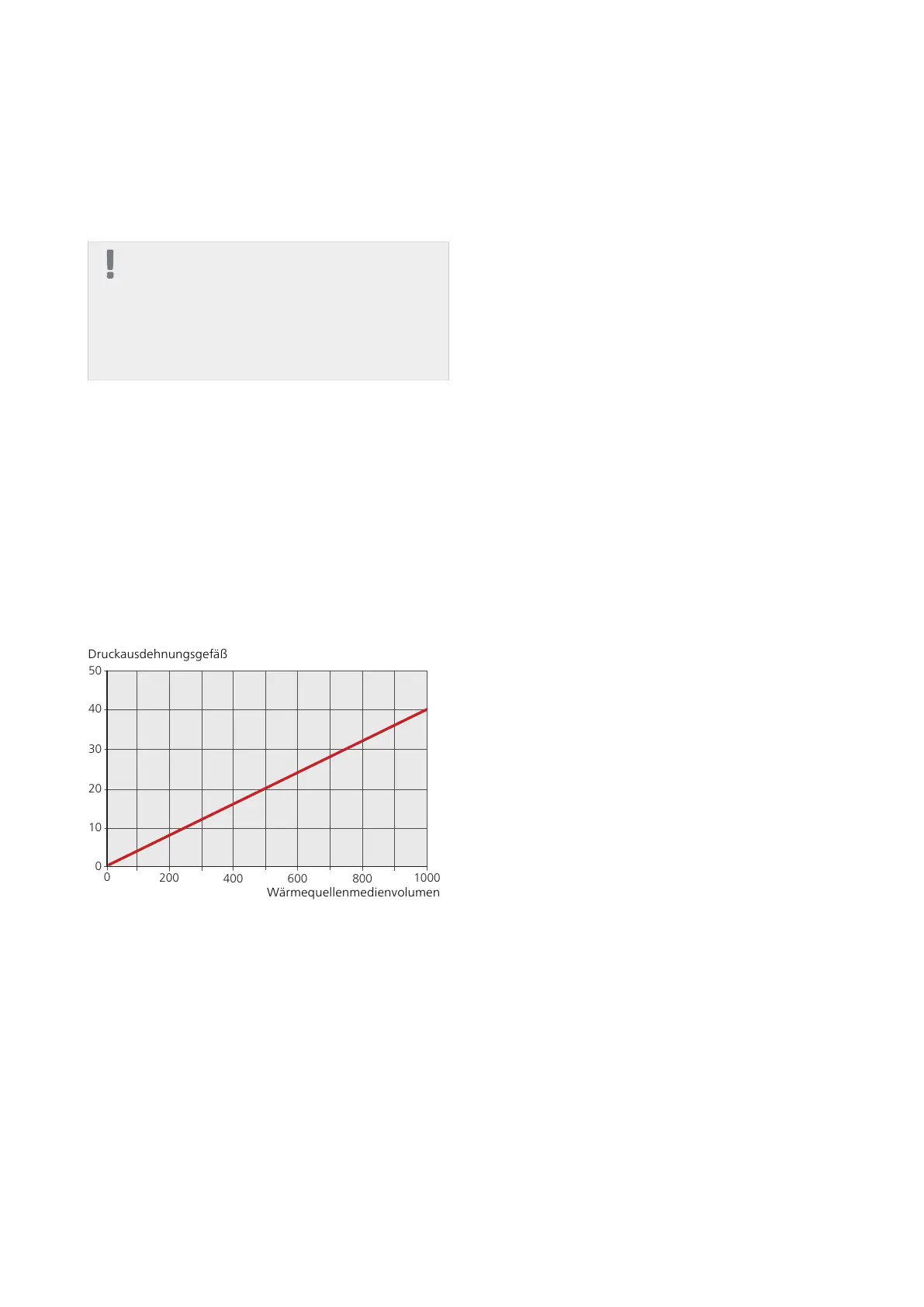

Um Betriebsstörungen auszuschließen, ist die Größe des
Druckausdehnungsgefäßes anhand der Tabelle auszu-
wählen. Das Druckausdehnungsgefäß arbeitet im Tem-
peraturbereich von -10 bis +20 °C bei einem Vordruck
von 0,5 Bar und einem Öffnungsdruck des Sicherheits-
ventils von 3 Bar. Der Druck auf der Wärmequellenseite
ist mindestens auf 1,0 bis 1,5 Bar einzustellen.
0
10
20
30
40
50
0
200
400
600
800
1000
Druckausdehnungsgefäß
Wärmequellenmedienvolumen
Prinzipskizze
Erklärung
WärmepumpeEB100
AußentemperaturfühlerBT1
Fühler, BrauchwasserBT6
SchmutzfilterHQ1
Klimatisierungssystem 2 (ECS 40/ECS 41)EP21
ZubehörplatineAA5
Vorlauffühler für zusätzlichen Heiz- und
Kühlkreis
BT2
Rücklauffühler für zusätzlichen Heiz- und
Kühlkreis
BT3
Umwälzpumpe für zusätzlichen Heiz- oder
Kühlkreis
GP20
MischventilQN11
PCM 40/42EQ1
Externer VorlauffühlerBT25
Wärmetauscher, KühlungEP6
Umwälzpumpe, KühlungGP13
Umschaltventil, Kühlung/HeizungQN12
Mischventil, KühlungQN18
RückschlagventilRM1
RückschlagventilRM2
Sonstiges
Manometer, WärmequellenmediumBP6
AusdehnungsgefäßCM1
Ausdehnungsgefäß,WärmequellenmediumCM3
Brauchwasserspeicher mit Rohrwärmeüber-
trager
CP1
KollektorEP12
Sicherheitsventil, HeizungsmediumFL2
Einfüllventil, WärmequellenmediumQM12
Entlüftungsventil, WärmequellenmediumQM21
Absperrventil, HeizungsvorlaufQM31
Absperrventil, HeizungsrücklaufQM32
Absperrventil, WärmequellenrücklaufQM34
Einfüllventilset, WärmequellenmediumXL15
Bezeichnungen der Komponentenpositionen gemäß
Standard IEC 81346-1 und 81346-2.
29PCM 40/42 | DE
