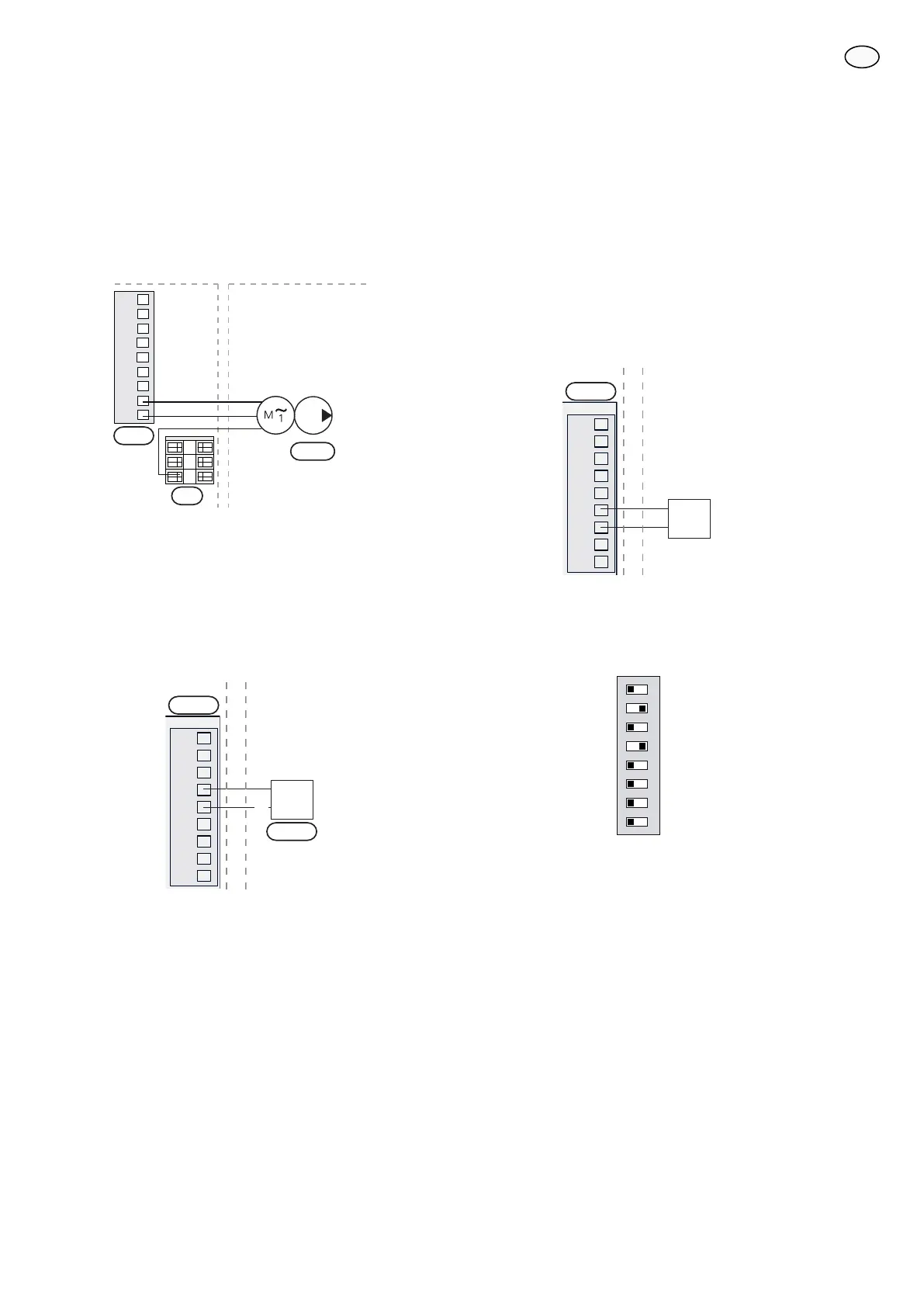

Anslutning av cirkulationspumpar
Cirkulationspump för sol (GP4)
Anslut cirkulationspumpen (GP4) till AA5-X9:1 (N), AA5-
X9:2 (230 V) och X1:PE.
1
2
3
4
5
6
7
8
9
3
2
1
AA25
Externt
GP4
AA5-X9
X1
Cirkulationspump för kylning mot pool (GP14)
Om det finns ett öveskott av värme när värme- och/eller
varmvattenbehovet är tillgodosett kan solvärme användas
till att värma en pool.
Anslut ciruklationspump för kylning mot pool (GP14) till
AA5-X9:5 (N) och AA5-X9:6 (230 V) i apparatlådan
(AA25).
-X9
1
2
3
4
5
6
7
8
9
N
L
AA25
Externt
AA5-X9
GP14
Anslutning av eventuell solpanelskylning
För att undvika att glykolblandningen i solfångaren kokar
när solinstrålningen varit stark och VVM 500 är fulladdad
finns möjlighet att koppla till kylfunktion för solfångaren
på tillbehörskortet (AA5). Kylning genereras med hjälp
av ett relä och sker genom att t.ex. spola ut varmvatten
eller styra över solkretsen till en fläktkonvektor.
Anslut relä för solpanelskylning till AA5-X9:3 (N) och
AA5-X9:4 (230 V) i apparatlådan (AA25).
-X9
1
2
3
4
5
6
7
8
9
1
/
$$
([WHUQW
6ROI§QJDU
N\OQLQJ
$$;
DIP-switch
DIP-switchen på tillbehörskortet ska ställas in enligt ne-
dan.
ON
12345678
S2
