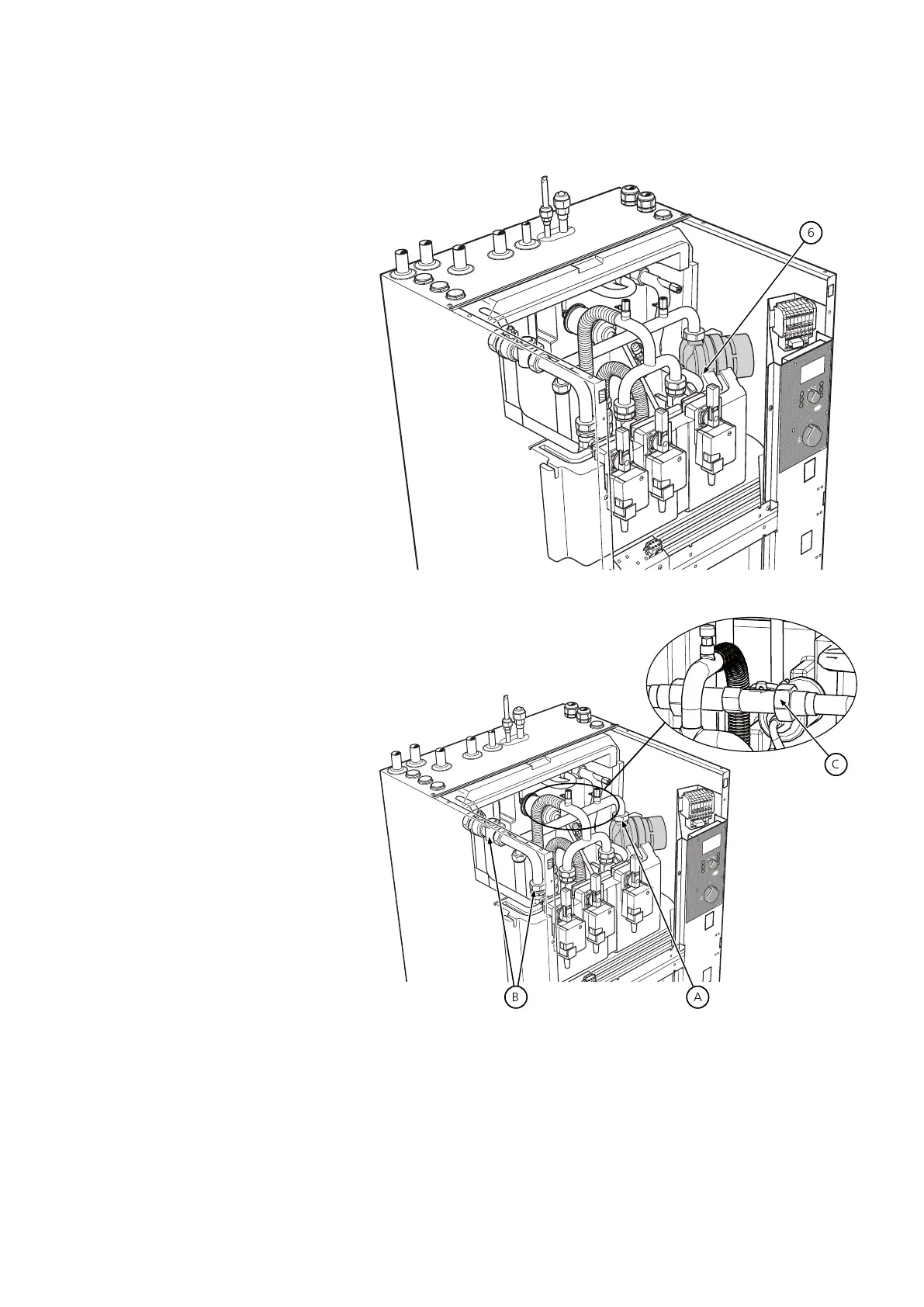

Demontera cirkulationspumpen,
börja med den nedre röranslutning-
en.
6.
LEK
GM20
XL4 XL3 XL2 XL1 XL15 XL13 XL14 PF4 PF1
UB1
UB2
EP2
X1
GP1
SF1
FA2
FA1
BT30
FD1
XL8
BT24
XL9
EB1
HQ1
QM30
QM31
QN11
AA22
AA22-R26
AA22-R25
AA22-R24
AA21
AA23
BT6
BT19
QM1
PF3
LEK
B A
C
Utan energimätare: Lossa den övre
muttern (A) och avlägsna röret ge-
nom att att lossa de två röranslut-
ningspunkterna (B).
7a.
Med energimätare: Lossa den övre
muttern (A) och avlägsna röret ge-
nom att att lossa röranslutningen
till flödesmätaren (C).
7b.
Avlägsna cirkulationspumpen och
sätt tillbaka topplocket.
8.
Börja med att skära ut EPP:n inom
det rastrerade området, mellan min.
och max. mått, se bild. Det räcker
att kapa ner till rätt djup med en
kniv. Sedan kan delen brytas bort.
9.
