Guía rápida
IS0078A03MM_14-11-2014
ESPAÑOL
Nota para consultar • En esta guía
rápida, la numeración de las figuras es
independiente y, por tanto, no se
corresponde con la numeración citada
en el texto del manual completo. • Esta
guía no sustituye el manual completo.
Era Mat A
motor tubular para
persianas

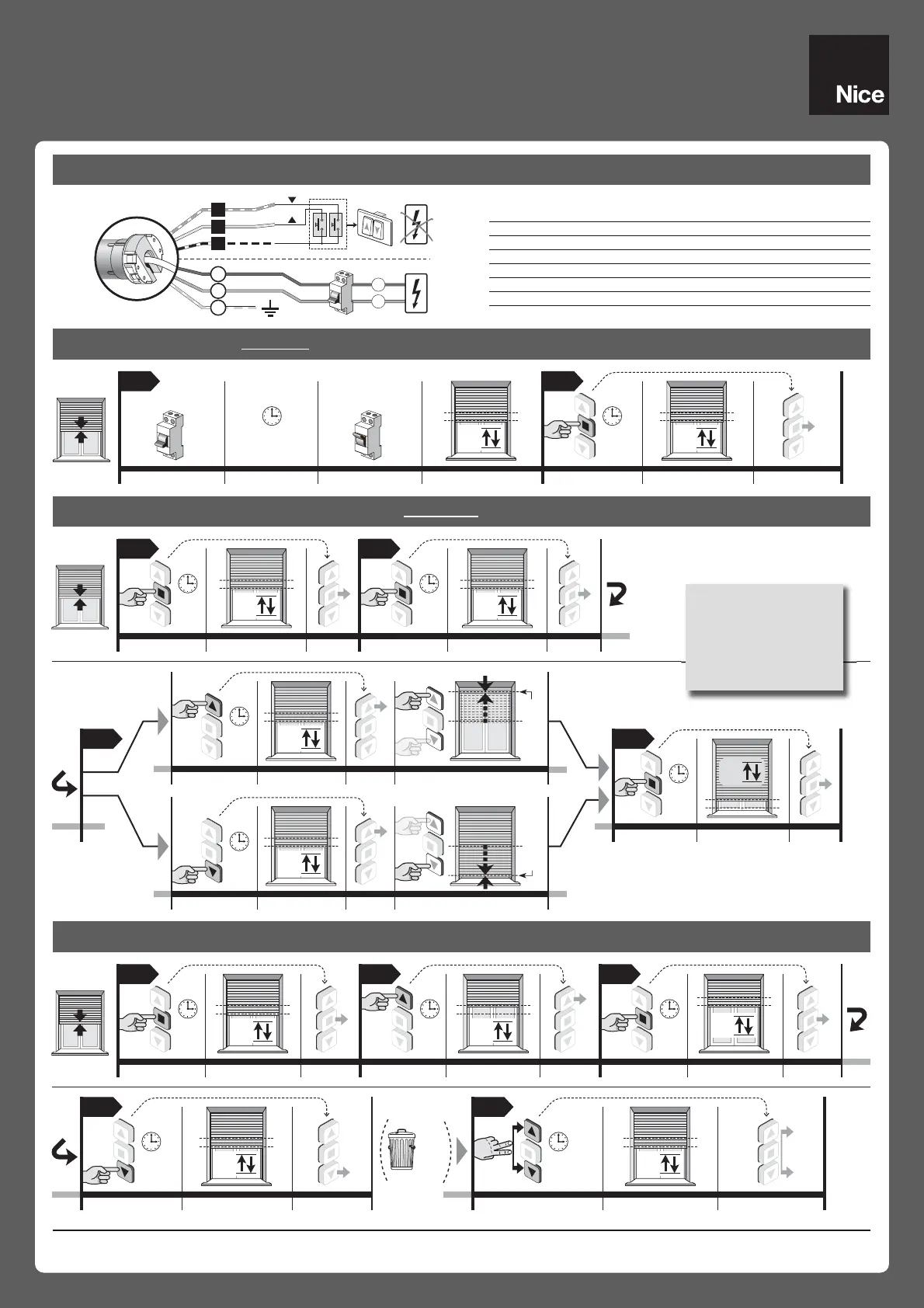

2 - Memorización del PRIMER transmisor - véase el apartado 5.5
1 - Conexiones eléctricas - véase el capítulo 4
3 - Ajuste de los topes “0” y “1” de forma MANUAL - véase el apartado 5.6
4 - Borrado total de la memoria - véase el apartado 5.13
Cable Color Conexión
1 Blanco-negro Pulsador de giro hacia la derecha
2 Blanco TTBUS/Pulsador de giro hacia la izquierda
3 Blanco-naranja Común (para los cables de bus)
4 Marrón Fase de alimentación
5 Azul Neutro
6 Amarillo-verde Tierra (no existe en el motor E Mat SA)
1
2
3
L
N
Com.
4
5
6
2
sec.
ON
OFF
01 02
THE
END
32
5
sec.
5
sec.
01 02
“1”
5
sec.
2
4
5
sec.
2
“0”
5
sec.
2
03
THE
END
5
sec.
04
3
5
sec.
01
04
0302
5
sec.
2
3
3
5
sec.
all
data
05
THE
END
5
sec.
5
sec.
3 5
FINAL
FINAL
FINAL
Pulsar hasta... Movimientos (n.° 2) Soltar Pulsar hasta... Movimientos (n.° 4) Soltar
Pulsar hasta... Movimientos (n.° 3) Soltar Pulsar al mismo tiempo Movimientos (n.° 5) Soltar al mismo
hasta... tiempo
Pulsar hasta... Movimientos (n.° 2) Soltar Pulsar hasta... Movimientos (n.° 3) Soltar Pulsar hasta... Movimientos (n.° 3) Soltar
Apagar Esperar Encender Movimientos (n.° 2) Pulsar hasta... Movimientos (n.° 3) Soltar
Pulsar hasta... Movimientos (n.°2) Soltar Tope deseado “0”
Pulsar hasta... Movimientos (n.°2) Soltar Tope deseado “1”
Pulsar hasta... Movimientos (n.° 3) Soltar
Nota – Durante la ejecución de procedimientos, puede anular en cualquier momento la programación; para ello, mantenga pulsados al mismo tiempo los botones n
y t durante 4 segundos. Como alternativa, no pulse ningún botón y espere 60 segundos a que el motor efectúe 6 movimientos.
tope Alto “0”
tope Bajo “1”
Puede regular el tope que
desee en primer lugar.
Para memorizar el otro
tope, repita el procedi-
miento.
