Nice Era Mat A Series User Manual

Schnellanleitung
IS0078A03MM_14-11-2014
DEUTSCH
Hinweis • In dieser Schnellanleitung ist die
Nummerierung der Abbildungen eigenstän-
dig und entspricht nicht der im Text des
vollständigen Handbuchs aufgeführten
Nummerierung. • Diese Schnellanleitung
ersetzt nicht das ausführliche Handbuch.
Era Mat A
Rohrmotor für
Rollläden

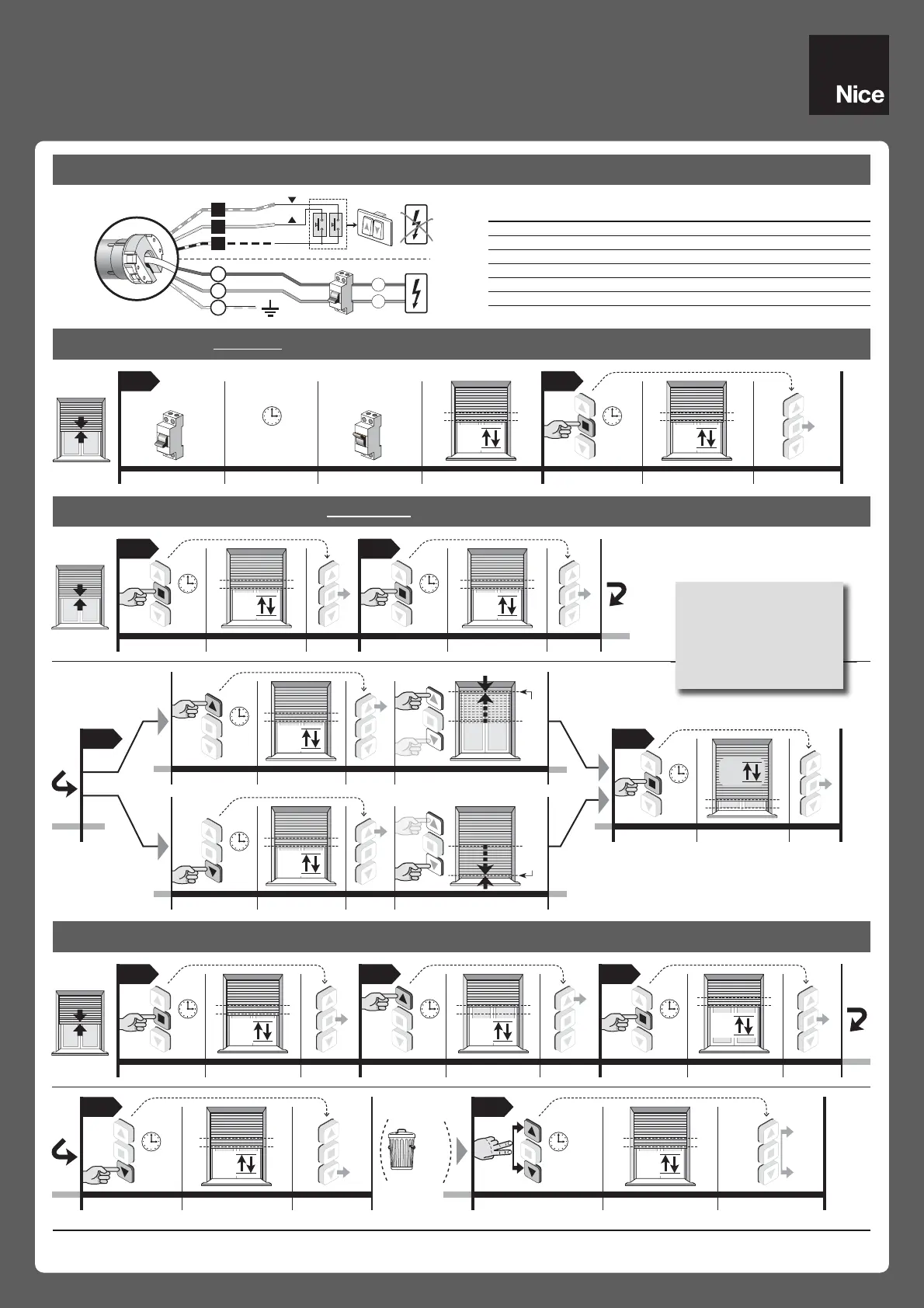

2 - Speichern des ERSTEN Senders - Siehe Paragraph 5.5
1 - Elektrische Anschlüsse - Siehe Kapitel 4
3 - Den Endschalter „0“ und „1“ MANUELL einstellen - Siehe Paragraph 5.6
4 - Komplettes Löschen des Speichers - Siehe Paragraph 5.13
Kabel Farbe Anschluss
1 Weiß-Schwarz Schalter mit Drehung im Uhrzeigersinn
2 Weiß TTBUS /Schalter mit Drehung entgegen dem Uhrzeigersinn
3 Weiß-Orange Gemeinsam (für Bus-Leitungen)
4 Braun Speisungsphase
5 Blau Nullleiter
6 Gelb-grün Erde (nicht im Motor E Mat SA existieren)
1
2
3
L
N
Com.
4
5
6
2
sec.
ON
OFF
01 02
THE
END
32
5
sec.
5
sec.
01 02
“1”
5
sec.
2
4
5
sec.
2
“0”
5
sec.
2
03
THE
END
5
sec.
04
3
5
sec.
01
04
0302
5
sec.
2
3
3
5
sec.
all
data
05
THE
END
5
sec.
5
sec.
3 5
ENDE
ENDE
ENDE
Drücken bis... Bewegungen (Nr. 2) Loslassen Drücken bis... Bewegungen (Nr. 4) Loslassen
Drücken bis... Bewegungen (Nr. 3) Loslassen Gleichzeitig drücken bis... Bewegungen (Nr. 5) Loslassen
Drücken bis... Bewegungen (Nr. 2) Loslassen Drücken bis... Bewegungen (Nr. 3) Loslassen Drücken bis... Bewegungen (Nr. 3) Loslassen
Ausschalten Warten Einschalten Bewegungen (Nr. 2) Drücken bis... Bewegungen (Nr. 3) Loslassen
Drücken bis... Bewegungen (Nr. 2) Loslassen Gewünschter Endschalter „0“
Drücken bis... Bewegungen (Nr. 2) Loslassen Gewünschter Endschalter „1“
Drücken bis... Bewegungen (Nr. 3) Loslassen
Endschalters
Oben „0“
Endschalters
Unten „1“
Es ist egal welchen End-
schalter man zuerst einstel-
len möchte. Wiederholen
Sie das Speicherverfahren
auch für den anderen End-
schalter.
Anmerkung – Während der Ausführung der Verfahren, ist es jederzeit möglich die Programmierung durch gleichzeitiges Drücken der Tasten n und t für 4 Sekunden
zu annullieren. Als Alternative 60 Sekunden lang warten, ohne eine Taste zu drücken, bis der Motor 6 Bewegungen ausführt.
