Avertissements:
La logique de commande MINDY A02 est destinée à la commande d'un
moteur asynchrone monophasé utilisé pour automatiser le mouvement
de rideaux métalliques, portes basculantes, portails, volets roulants ou
stores. Toute autre utilisation est impropre et interdite. Les moteurs doi-
vent disposer de fins de course électromécaniques qui en limitent le
mouvement. Nous rappelons que les installations d'automatisation doi-
vent être exécutées par du personnel qualifié et expert dans le respect
des lois et des normes.
La logique de commande Mindy A02 permet de commander des moteurs asynchrones monophasés à la tension de secteur avec des
connexions type COMMUN, OUVERTURE, FERMETURE. Elle est indiquée pour l'automatisation de rideaux métalliques, portes basculantes,
portails, stores ou volets roulants. La logique de commande incorpore un récepteur radio qui opère à la fréquence de 433,92 MHz compa-
tible avec les typologies d'émetteurs suivantes:
La logique de commande dispose de certaines entrées sur lesquelles on peut activer des commandes type «pas à pas», «ouverture», «fer-
meture» et des signaux d'intervention de dispositifs de sécurité type photocellules ou commandes d'arrêt. La logique de commande peut
être connectée à des systèmes TTBUS.
1) Description du produit
2) Installation
Les installations électriques et les automatismes doi-
vent être effectués par du personnel expert et qualifié
dans le respect des normes en vigueur. Toutes les
connexions doivent être effectuées en l'absence d'alimen-
tation de secteur.

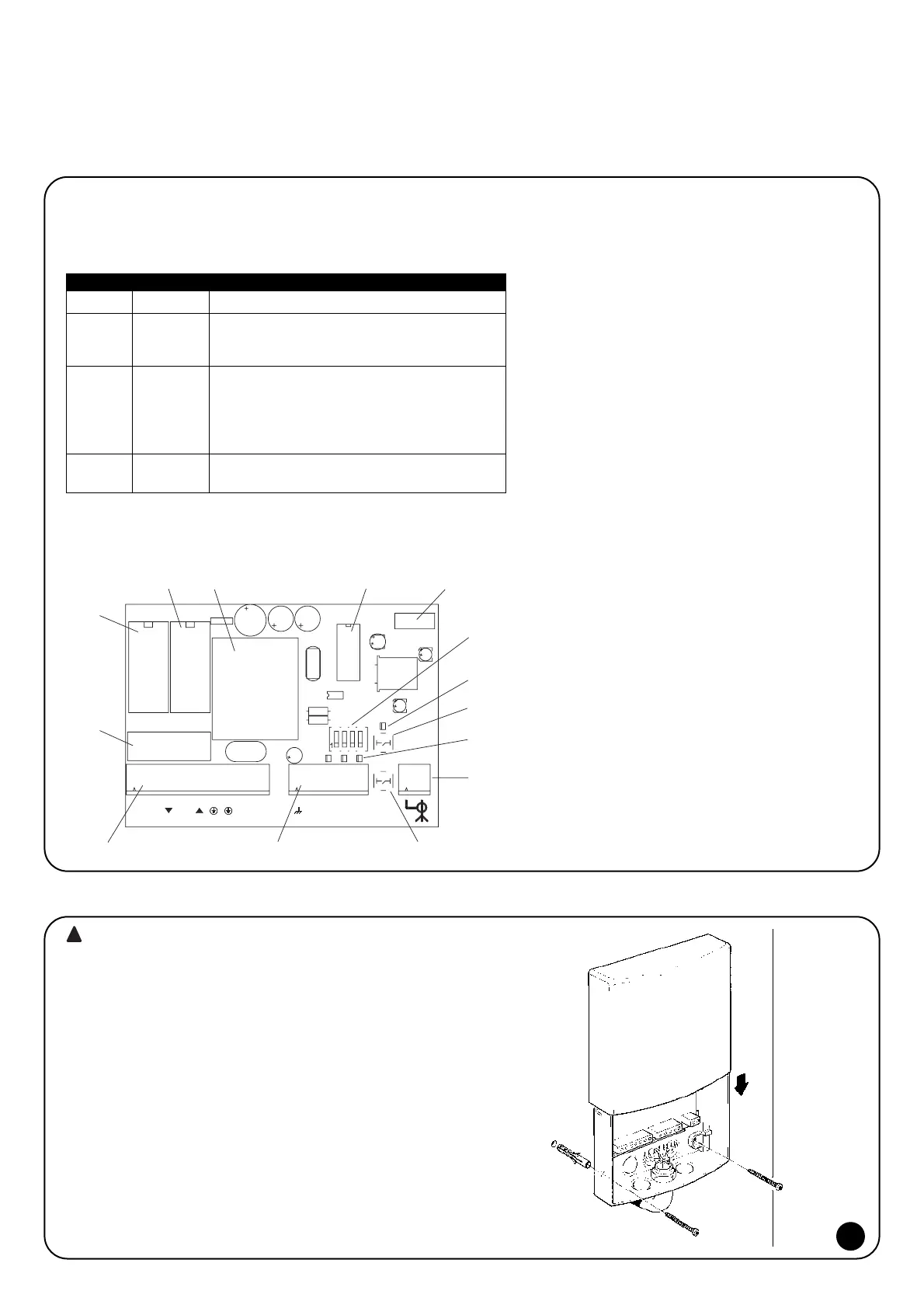

Pour procéder à l'installation, fixer le boîtier comme sur la figure 1.
En cas de perçage du boîtier pour la fixation et le passage des
câbles, prendre les précautions qui s'imposent pour garantir l'indice
de protection IP requis. L'entrée des câbles doit toujours se faire par
le bas.
P.P.
A fusible de ligne (5 A)
B relais «fermeture»
C relais «ouverture»
D transformateur basse tension
E microprocesseur
F connecteur pour programmateur SMU
G dip-switch programmation
H led «radio»
I touche «radio»
L led entrées «stop», «photo» et «pas à pas»
M borne pour antenne radio
N touche «pas à pas»
O bornes entrées basse tension
P bornes connexion ligne, moteur et clignotant
Codage Ligne TX Émetteurs
FLO FLO FLO1, FLO2, FLO4
VERY VERY VE
NICE WAY WM080G, WM240C (code C)
FLOR FLOR FLO1R, FLO2R, FLO4R
VERY VERY VR
ERGO ERGO1, ERGO4, ERGO6
PLANO PLANO1, PLANO4, PLANO6, PLANOTIME
NICE WAY TUTTA LA LINEA; WM080G, WM240C (code A ou B)
SMILO SMILO SM2, SM4
NICE WAY WM080G, WM240C (code D)
Tableau “A1”
Vu que le type de codage est différent, le premier émetteur
mémorisé détermine la typologie de ceux qui pourront être
mémorisés par la suite, voir «codage» dans le tableau A1.
On peut mémoriser jusqu'à 254 émetteurs.
La gestion des émetteurs radio est facilitée par l'utilisation
des unités de programmation SMU, TTP ou TTI.
Après chaque commande le moteur est alimenté pendant
le «temps de travail» prévu et programmé durant la phase
d'installation. Le fin de course électromécanique présent
dans le moteur arrête le mouvement au niveau de la posi-
tion réglée. Il est possible de programmer le «temps de
pause» après lequel s'effectuera la refermeture automa-
tique.
