Hinweise:
Die Steuerung MINDY A02 dient zum Steuern eines einphasigen Asyn-
chronmotors, der zur Automatisierung von Rollläden, Kipptoren,
Toren, Behängen oder Markisen benutzt wird. Jeder andere Einsatz ist
unsachgemäß und daher untersagt. Die Motoren müssen mit elektro-
mechanischen Endschaltern zur Begrenzung der Bewegung ausgestat-
tet sein. Wir erinnern daran, dass Automatisierungsanlagen unter Ein-
haltung der Gesetzesverordnungen und Vorschriften durch erfahrenes
Fachpersonal realisiert sein müssen.
Mit der Steuerung Mindy A02 können einphasige Asynchronmotoren mit Netzspannung mit Anschlüssen für GEMEINSAM, ÖFFNEN und
SCHLIEßEN gesteuert werden. Die Steuerung eignet sich zur Automatisierung von Rollläden, Kipptoren, Toren, Markisen oder Behängen. Sie
beinhaltet einen Funkempfänger, der auf einer Frequenz von 433,92 MHz arbeitet und mit folgenden Sendern kompatibel ist:
Die Steuerung verfügt über Eingänge, an denen man Befehle wie “Schrittbetrieb”, “öffnen”, “schließen” sowie Signale zur Auslösung von Sicher-
heitsvorrichtungen wie Photozellen oder Stoppbefehle aktivieren kann. Die Steuerung kann an TTBUS-Systeme angeschlossen werden.
1) Beschreibung des Produktes
2) Installation
Elektrische Anlagen und Automatisierungen müssen
unter Einhaltung der Gesetzesverordnungen durch erfah-
renes Fachpersonal realisiert werden. Alle Anschlüsse
sind bei nicht vorhandener Netzspannung auszuführen.

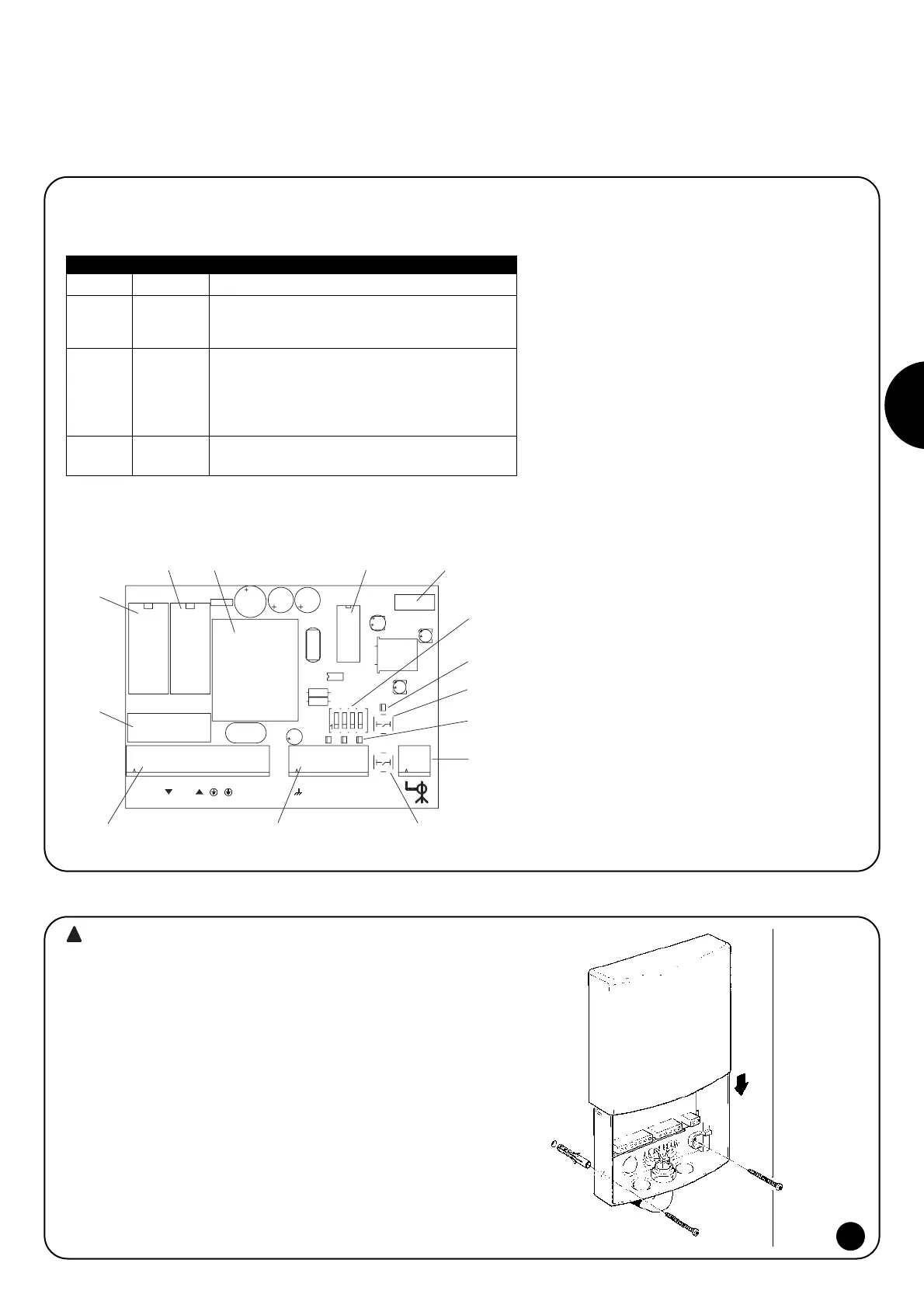

Als erstes muss das Gehäuse wie in Abbildung 1 gezeigt befestigt
werden. Beim Lochen des Gehäuses zur Befestigung und Durch-
führung der Kabel sind Maßnahmen zu treffen, damit die verlangte
Schutzart IP gesichert bleibt. Die Kabel müssen immer von unten her
eingeführt werden.
P.P.
A Liniensicherung (5A)
B Relais “schließen”
C Relais “öffnen”
D Niederspannungstransformator
E Mikroprozessor
F Verbinder für Programmierer SMU
G Programmierungs-Dip-Switch
H LED “Radio”
I Taste “Radio”
L LED der Eingänge "Stopp", "Foto" und "Schrittbetrieb"
M Klemme für Funkantenne
N Taste “Schrittbetrieb”
O Klemmen für Niederspannungseingänge
P Klemmen für die Verbindung der Linie, des Motors und
der Blinkleuchte
Codierung TX-Typ Sender
FLO FLO FLO1, FLO2, FLO4
VERY VERY VE
NICE WAY WM080G, WM240C (Code C)
FLOR FLOR FLO1R, FLO2R, FLO4R
VERY VERY VR
ERGO ERGO1, ERGO4, ERGO6
PLANO PLANO1, PLANO4, PLANO6, PLANOTIME
NICE WAY TUTTA LA LINEA; WM080G, WM240C (Code A oder B)
SMILO SMILO SM2, SM4
NICE WAY WM080G, WM240C (code D)
Tabelle “A1”
Da der Codierungstyp unterschiedlich ist, bestimmt der
zuerst eingegebene Sender auch die Typik jener, die man
später eingeben wird - siehe “Codierung” in Tabelle A1.
Es können bis zu 254 Sender gespeichert werden.
Die Verwaltung der Funksender ist durch die Handcom-
puter SMU, TTP oder TTI vereinfacht.
Nach jedem Befehl wird der Motor in der vorgesehenen
und bei der Installation programmierten “Arbeitszeit”
gespeist. Der elektromechanische Endschalter im Motor
stoppt die Bewegung in der eingestellten Position. Die
“Pausezeit”, nach der ein automatischer Zulauf erfolgt,
kann programmiert werden.
